14 Verkleidung

14 Verkleidung
Die Verkleidung und der Antriebsträger werden aus natur eloxiertem Aluminium hergestellt. Die
Endplatten sind aus schwarz lackiertem Blech.
14.1

Ein- und Ausbauen der Verkleidung

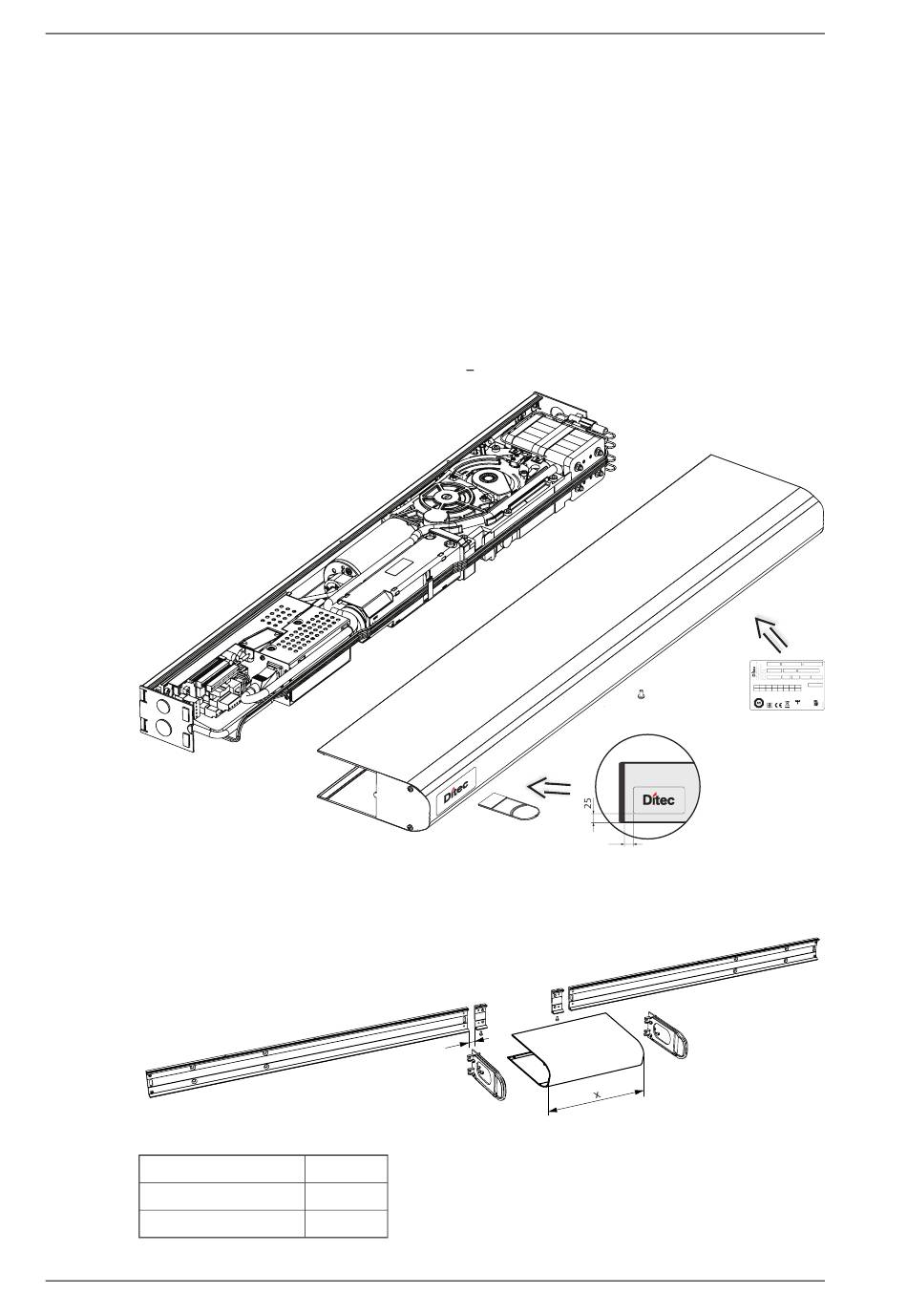

Die Verkleidung wird über die Flansche des Montageprofils geschoben, sodass die Kanten in die
Führungen passen. Lassen Sie die Abdeckkappe in den Schlitz für die Antriebswelle einrasten. Be-
festigen Sie die Verkleidung mit der Schraube.
Bringen Sie nach korrekter Montage und Einstellung im unteren Teil der Antriebsverkleidung auf
der rechten Seite das Produktetikett mit der CE-Kennzeichnung an (siehe Abbildung).
Kleben Sie das Ditec-Logo auf die Verkleidung siehe Zeichnung.
14.2

Abdeckung teil-Kit

1 flügelige Tür
2 flügelige Tür
78
3
X
CL-843.5
CL-1682
Ausgabe vom 2021-06-17
XXXXXXX
ART. NO.
XXXXXX
PROJECT/SERIAL NO.
XXXXXXX
VAC
1 2 3 4 5
CLASSIFICATION DIN 18650-1:2010
SÜD
25
1020527-DIde-DE-3.0
XXXXXXXXXXXXX XXXXXXXXXX
DESIGNATION TYPE
XXXX XXXXXXXXXXX
YEAR+MONTH TEMPERATURE
XXXX XXX XX/XX XXXXX
A W Hz LOAD
XXXXXXX
6 7 8
PROD. VERSION
CERTIFIERING
KONTROLL
1002 xxxxxxx
xxxxxxx
