Montagebeispiele; Erforderliche Befestigungen (Aber Nicht Im Lieferumfang Enthalten) - DITEC DAB305 Montage- Und Servicehandbuch

10.3

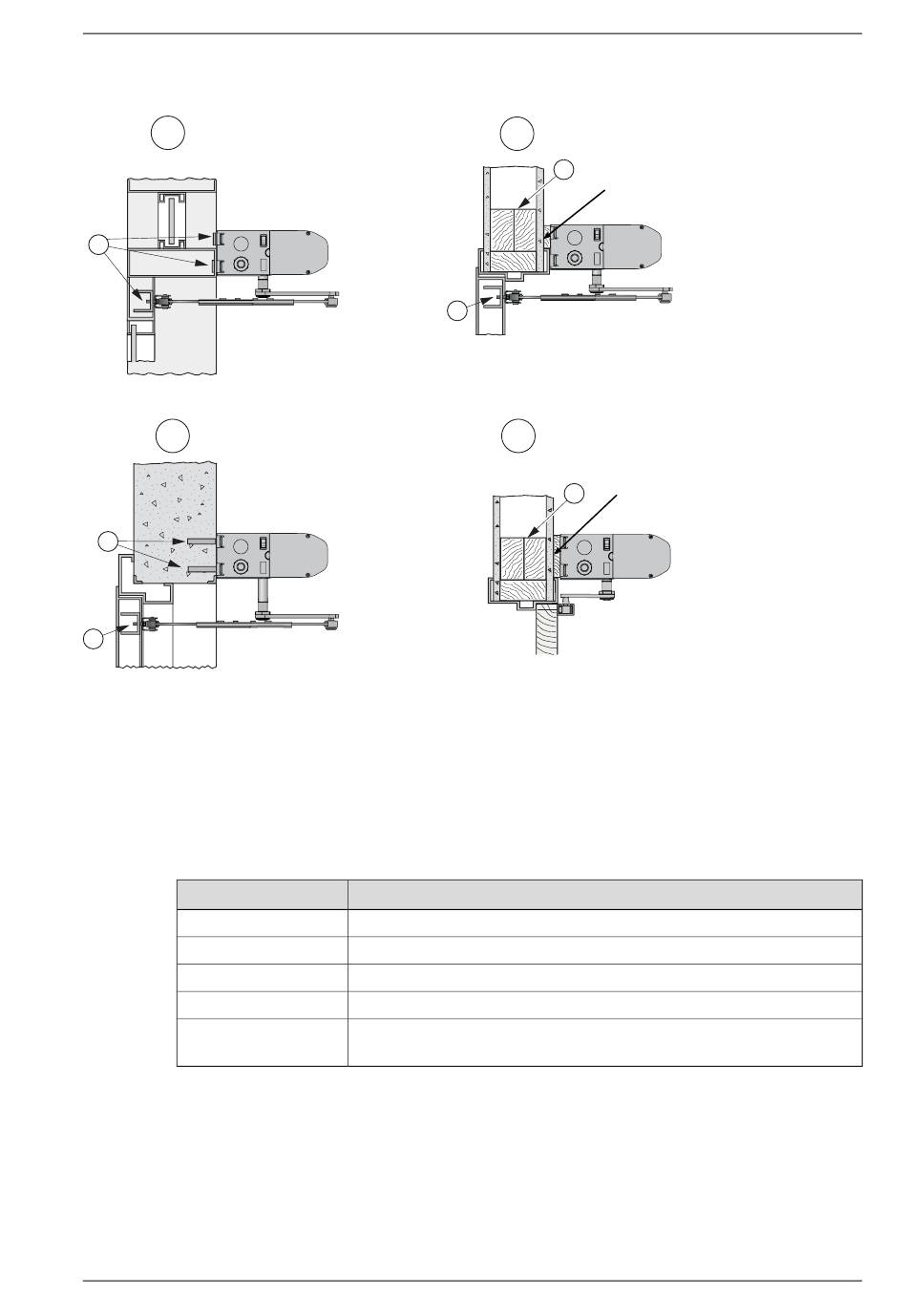

Montagebeispiele

1
A
3
C
A
1 Aluminiumprofilsystem
2 Wand aus Gipsplatten
3 Stahlbetonwand und Ziegelwand
4 Wand aus Gipsplatten
10.4

Erforderliche Befestigungen (aber nicht im Lieferumfang enthalten)

Untergrundmaterial
Stahl
Aluminum
Stahlbeton
Holz
Ziegelwand
* Ditec empfohlene Mindestanforderungen. Die Bauvorschriften enthalten möglicherweise andere
Angaben.
** Dünnwandigere Wandprofile (3-5 mm) müssen mit Nietmuttern verstärkt werden.
*** Dünnwandigere Wandprofile (4-6 mm) müssen mit Nietmuttern verstärkt werden.
1020527-DIde-DE-3.0
2
A
4
A Stahlverstärkung oder Nietmutter
B Holzverstärkung
C Spreizhülsenanker (für Ziegelwand, min. M6x85,
z. Bsp. UPAT PSEA B10/25)
Mindestanforderungen an Wandprofil*
5 mm**
6 mm***
min. 50 mm ab Unterkante
50 mm
Spreizhülsenanker, min. M6x85 M6x85, UPAT PSEA B10/25, min. 50 mm
ab Unterkante
Ausgabe vom 2021-06-17
Nicht brennbares Ma-
terial bei Brands-
B
chutztüren
Nicht brennbares Ma-
terial bei Brands-
chutztüren
B
10 Vor der Montage
33
