12.1.5

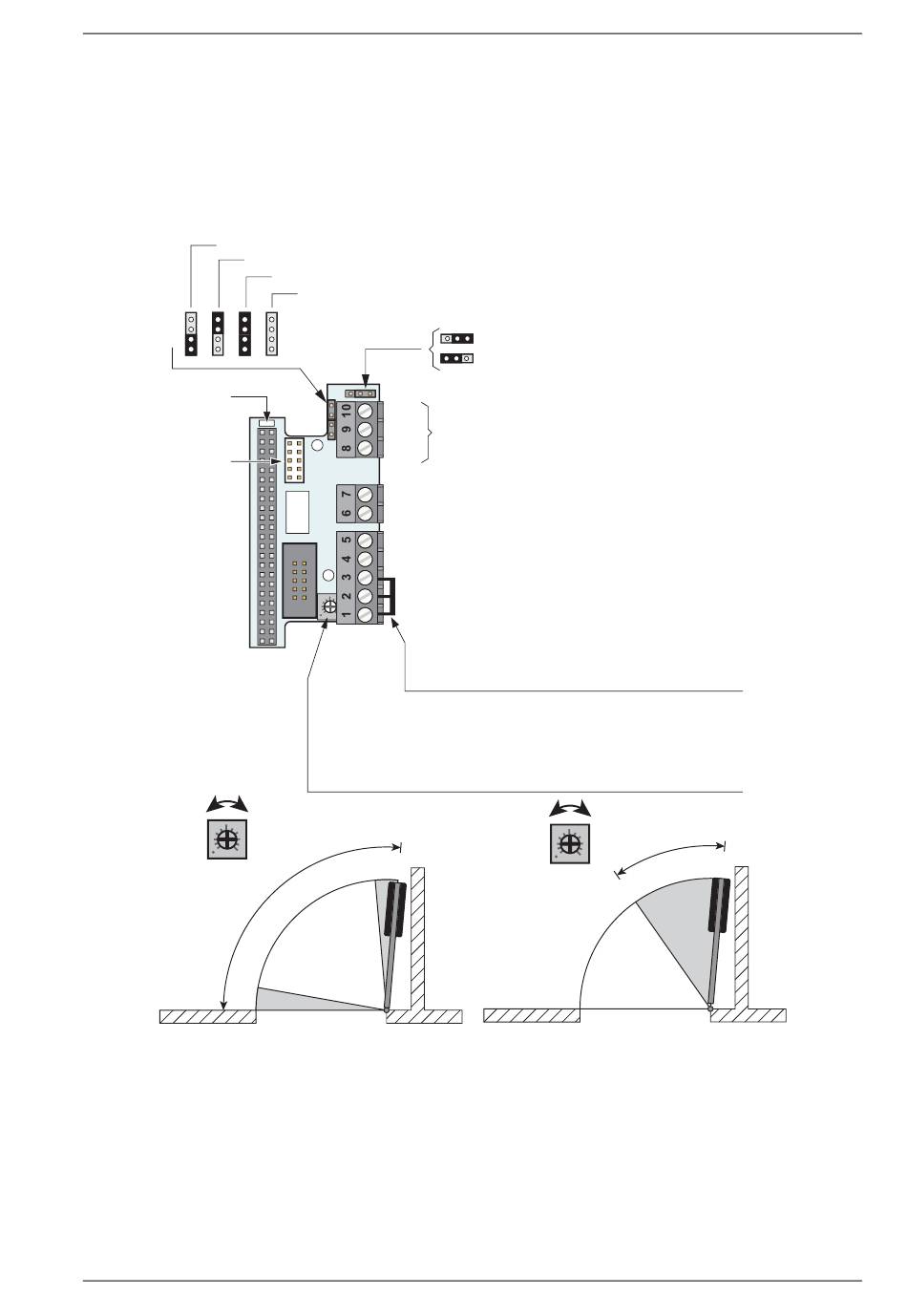

Erweiterungseinheit DAB905ESA

Diese Erweiterungseinheit verfügt über Eingänge für türblattmontierte Sensoren, die einen Anwesenheitsimpuls
an der Schließseite bzw. eine Anwesenheitserkennung an der Seite des Drehflügelwegs ausgeben können. Ein
Relaisausgang für Fehler- und Türanzeigen ist ebenfalls eingebaut. Wenn der Jumper für das Relais auf 'Anzeige
offene Tür' gesetzt wird, folgt dessen Aktivierung der Überbrückungs-LED.
Funktionen
Überwachung der Anwesenheitserkennung/DMPS.SS
Überwachung des Anwesenheitsimpulses / DMPS.NS
Überbrückungs-LED
Türposition
An der Tür angebrachte
2)
Sensoren
DMPS:
Relais 1: Anwesenheit-
simpuls (NC)
Relais 2: Anwesenheit-
serkennung (NC)
MIN
MAX
Tür
Tür
geschlossen
offen
MIN
QTST = Sensorüberwachung und Referenz für „Kill" (NC)
PDET = Anwesenheitserkennung (NC)
PIMP = Anwesenheitsimpuls (NC)
1) Bei Nichtverwendung zu „Erde" brücken.
2)
Brücke von Klemme 2 und/oder 3 entfernen.
1020527-DIde-DE-3.0
Keine Überwachung (beide Brücken ein)
Überwachung von Anwesenheitserkennung und Anwesenheitsimpuls
Relaisausgang ( „Externe Fehleranzeige, KILL-Ausgang, Anzeige
NO
Verriegelung " oder „Anzeige offene/geschlossene Tür ", siehe
COM oben) 24 V, 1 A
NC
Hinweis! Damit der potenzialfreie Relaisausgang dem
elektrischen Verriegelungsausgang folgen kann, siehe Gruppen-
parameter 14, 15 und 16 sowie Pin-Jumper oben.
FIRE
GND
(+) 24 VDC
24 V DC
QTST
PDET
PIMP
(-) 0 VDC Masse GND Erde
Bei Anschluss an Klemme 2 und/oder 3 Brücke
entfernen.
Überbrückungspotentiometer
(Stelle das Potentiometer so ein, dass der Sensor die Wand nicht detektiert.
Der Bereich umfasst 55° bis zur vollen Öffnung (max.))
Anzeige für offene / geschlossene Tür
MAX
1)
1)
Ausgabe vom 2021-06-17
Externe Fehleranzeige / KILL-Ausgang / Verriegelung
Anzeige für offene / geschlossene Tür
Ausblendung Blanking
55°
12 Elektrischer Anschluss
MAX
