11 Montage der mechanischen Teile

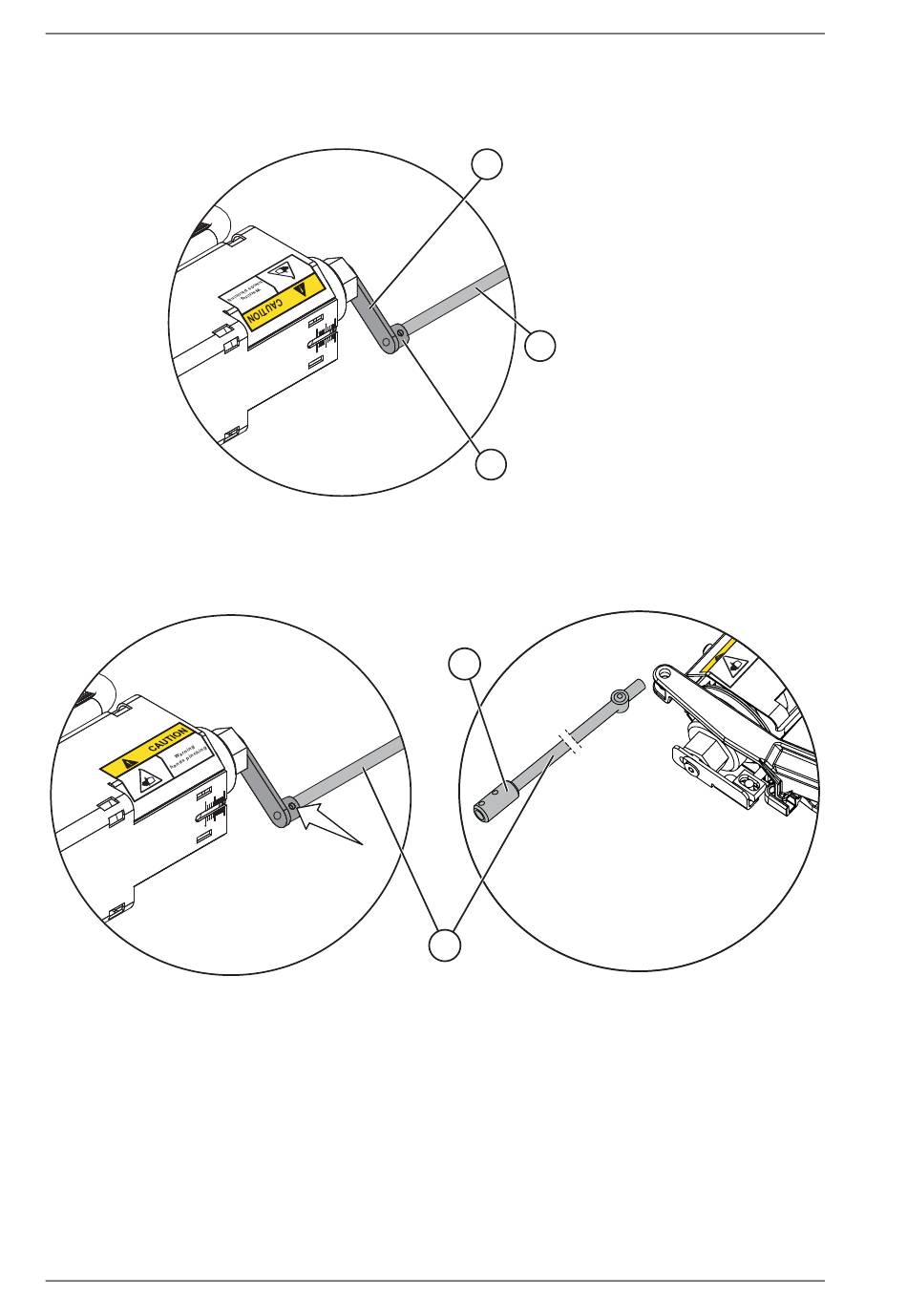

j Am anderen Ende der Verbindungsstange (12) zur Sekundär-Motoreinheit mit dem Signal (16)
montieren. Ziehen Sie die Anschlagschraube (17) an.
k Justieren Sie die Bremsenfreigabe durch Lösen der Verbindung (18) und Drehen der Verbin-
dungsstange (12) bei der Primär-Antriebseinheit. Stellen Sie den Winkel zwischen auf fast ge-
schlossen ein.
l Verlegen Sie die Kabel.Siehe hierzu die Abbildungen auf Seite 36.
58
16
12
17
18
12
Ausgabe vom 2021-06-17
12 Verbindungsstange
16 Signal
17 Anschlagschraube
12 Verbindungsstange
18 Gelenk
