13 Inbetriebnahme
13.4.1 Drücken Sie LERNTASTE (LRN)
Hinweis: Wenn die Lerntaste nur einmal gedrückt wird, erfolgt ein Lernvorgang für Laibung 0-100
mm. Für eine größere Laibung die Taste gedrückt halten und erst loslassen, wenn die Status-LED
für die gewünschte Laibung blinkt, siehe Tabelle unten.
LED-Blinkfrequenz
Einmaliges 0,3 Sekunden andauerndes Blinken, 2 s
Pause
Zweimaliges 0,3 Sekunden andauerndes Blinken, 2 s
Pause
Dreimaliges 0,3 Sekunden andauerndes Blinken, 2 s
Pause

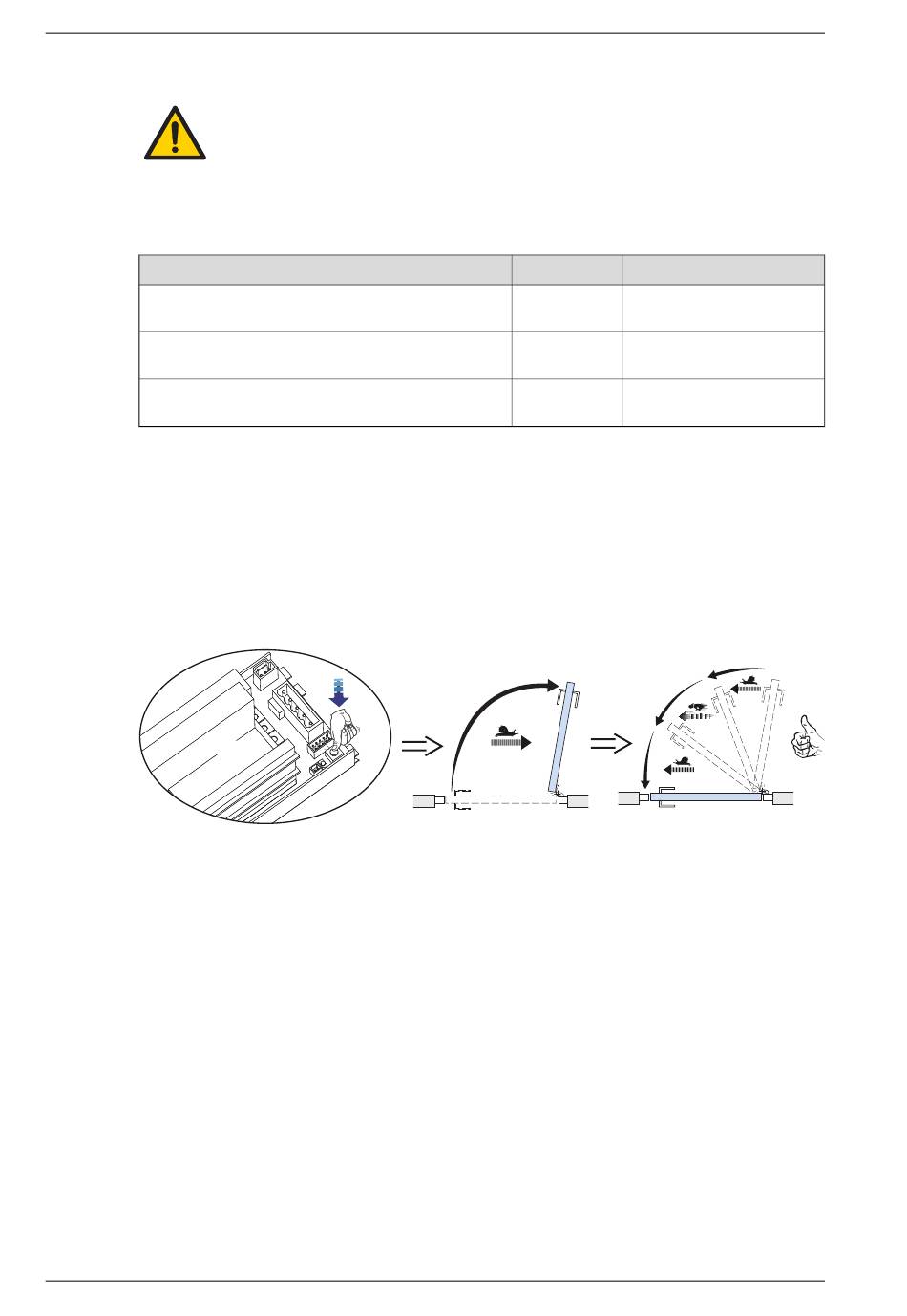

Wenn die Lerntaste gedrückt wird, beginnt die Status-LED zu blinken und blinkt solange, bis der
Lernvorgang beendet ist.
Hinweis: Wenn kein Boden-Türstopper montiert ist, bringen Sie die Tür in die erforderliche offene
Position.
Der Lernzyklus beginnt mit einer Sensorerfassung; währenddessen steht die Tür still. Wenn die Tür
sich zu bewegen beginnt, werden die Federspannung und das Gewicht der Tür gemessen und die
Öffnungs- und Schließposition der Tür werden gespeichert. Nach beendetem Lernvorgang werden
die Zeitspannen für die Langsamlaufphasen sowie die Öffnungs- und Schließzeit berechnet. Die
veränderten Einstellungen beeinflussen das Verhalten der Installation und müssen überprüft werden.
CUS7
13.4.2 Zweiflügelige Türen
Bei zweiflügeligen Türen muss der Lernprozess zuerst für die Primär-Tür und anschließend für die
Sekundär-Tür durchgeführt werden. Während des Lernprozesses für die Sekundärtür öffnet sich
die Primärtür bis zur vollständig geöffneten Position.
Die Lernprozesse für die Türen können auch getrennt voneinander durchgeführt werden, bevor
das Synchronisationskabel angeschlossen wird. Bei überfälzten Türen mit getrennten Lernprozessen
muss die Primärtür offen gehalten werden, bevor der Lernprozess für die Sekundärtür durchgeführt
wird.
13.5

Allgemeine Einstellung

a Stellen Sie die Offenhaltezeit mit dem Potentiometer an der Steuereinheit ein.
b Stellen Sie die Öffnungsgeschwindigkeit (OPSP) ein. Durch Drehen im Uhrzeigersinn wird die
Geschwindigkeit erhöht.
c Stellen Sie die Schließgeschwindigkeit (CLSP) ein. Durch Drehen gegen den Uhrzeigersinn wird
die Geschwindigkeit verringert.
d Schließen Sie die erforderlichen Impulsgeber an.
76
Die Sicherheitsfunktionen der Tür sind während des Lernprozesses nicht aktiv.
Stehen Sie nicht im Schwenkbereich der Tür, da sich diese möglicherweise
rasch schließt.
LRN
Ausgabe vom 2021-06-17
Laibung [mm] Verfügbar für Armsysteme
0 -- 100 Push, Pull, Sliding Push
101 -- 200 PUSH, PULL
201 -- PUSH, DAB805PLA4
1020527-DIde-DE-3.0
