13 Inbetriebnahme

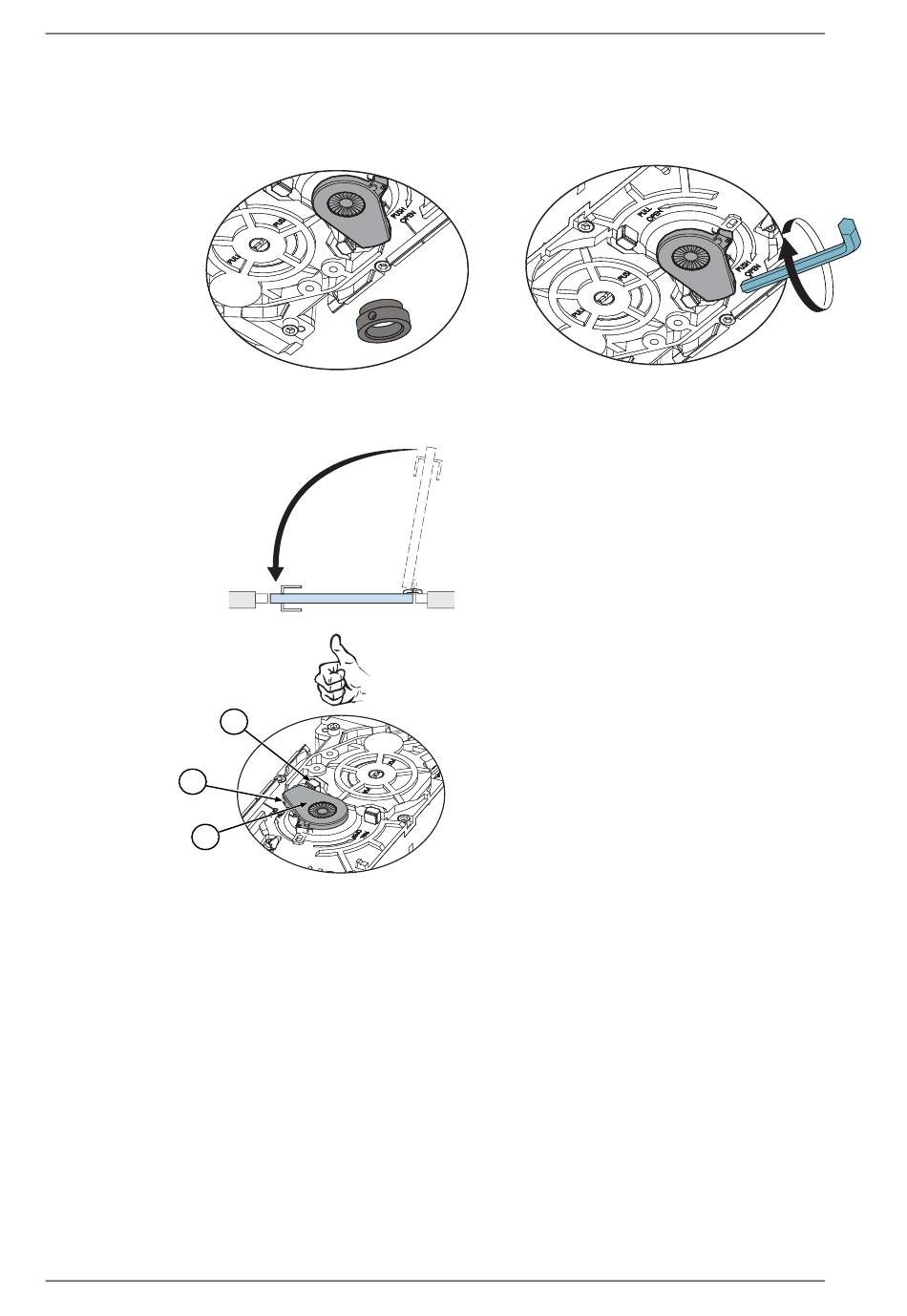

d Wenn der Endanschlag auf der Unterseite des Antriebs ist, lösen Sie die Fixierung des Anschlags
und den Anschlag selbst. Montieren Sie den Endanschlag auf Verzahnung so nahe wie möglich
am Anschlagklotz (3). Montieren Sie die Fixierung für den Endanschlag. Nehmen Sie mit der
Schraube am Endanschlag die nötige Feineinstellung vor (4).
3)
e Schließen Sie die Tür.
SPTE
0°
3
1
74
2
Ausgabe vom 2021-06-17
4)
1 Endanschlag
2 Anschlagklotz
3 Schraube für Feineinstellung
