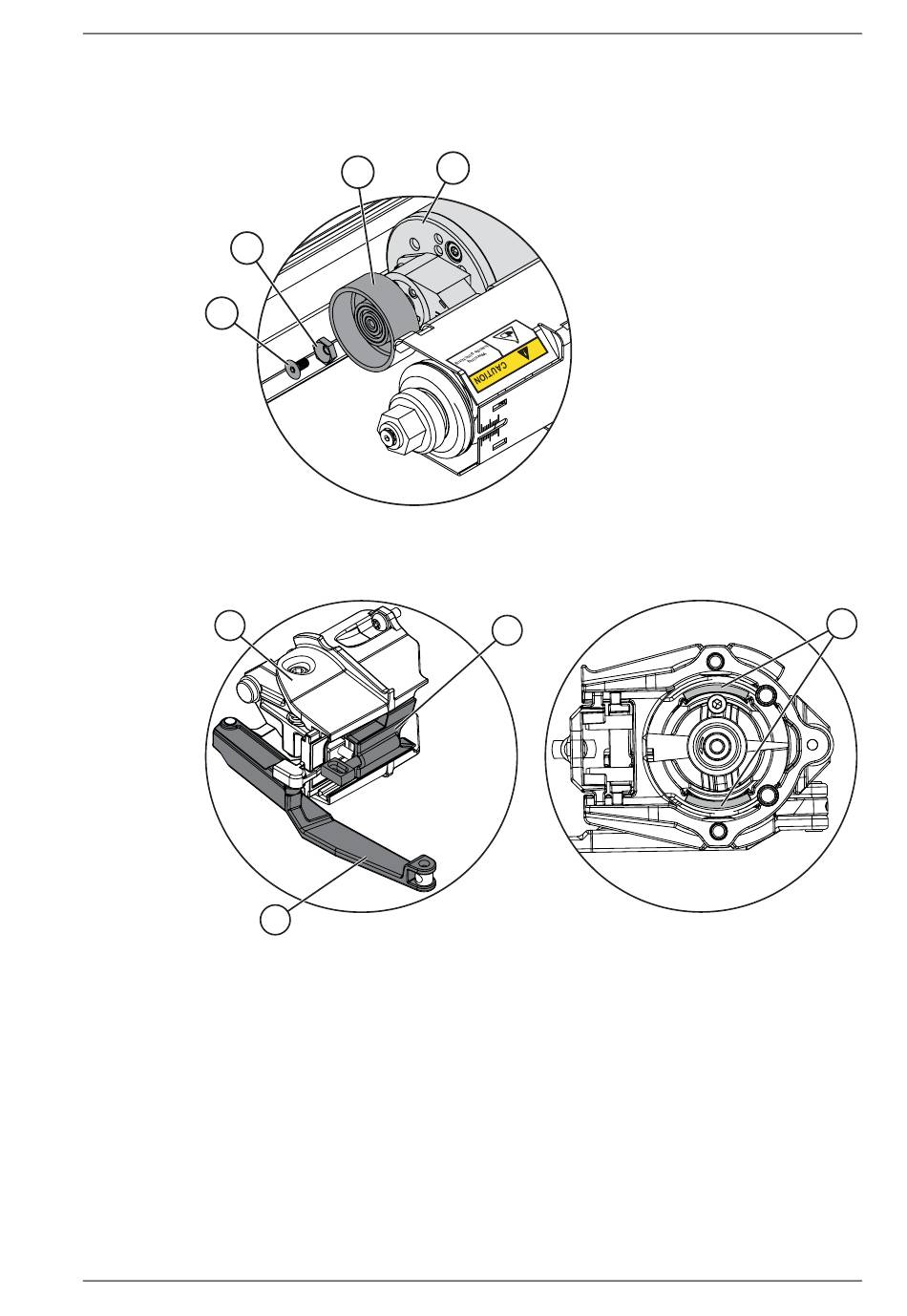

d Montieren Sie den Rotor (4) auf der Motoreinheit (7) mithilfe der Schraube (5) und Unterleg-
scheibe (6) an der Primär-Antriebseinheit, also der Antriebseinheit für die Tür, die sich zuerst
öffnet und zuletzt schließt.
6
5
e Die Bremse (26) lösen. Dazu den Verbindungsarm (14) drücken, sodass sich die Bremse (26)
öffnet. Die Gabel (27) in Unterteil des Schließfolgereglers (15) drücken.
15
1020527-DIde-DE-3.0
4
14
Ausgabe vom 2021-06-17
7
27
11 Montage der mechanischen Teile
4 Rotor
5 Schraube
6 Unterlegscheibe
7 Motoreinheit
14 Verbindungsarm
15 Schließfolgeregler-Basis
26 Bremse
27 Gabel
26
