11 Montage der mechanischen Teile

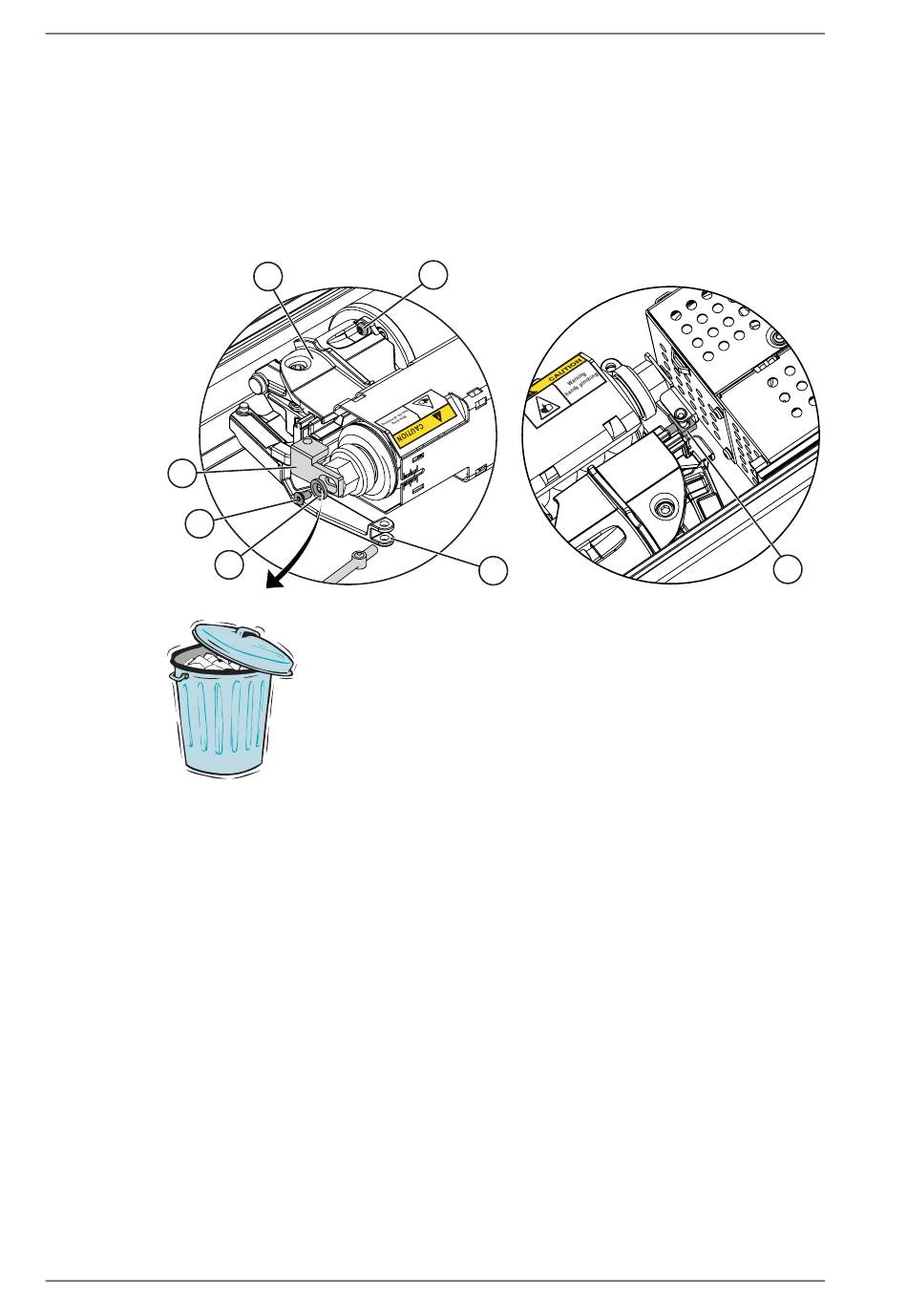

f Montieren Sie das Unterteil (15) des Schließfolgereglers mit den beiden Schrauben (8) an der
Master-Antriebseinheit. Entfernen Sie die Schraube (9) und entsorgen Sie die Unterlegscheibe
(24), wenn Sie den Verbinder (11) an der Einstellvorrichtung (10) montieren. Befestigen Sie
die Schraube (9) im Verbinder (11).
g Die Übertragungseinheit montieren. Die Einstellvorrichtung (10) solange drehen, bis die Primär-
Tür 15-18° vor der vollständig geschlossenen Position stoppt (dieser Winkel sollte kleiner als
der des elektrischen Schließfolgereglers sein). Schließen Sie die Tür durch Drücken auf den
Verbindungsarm (14).
11
9
56
15
24
Ausgabe vom 2021-06-17
8
14
10
8 Schraube
9 Schraube
10 Einstellvorrichtung
11 Verbinder
14 Verbindungsarm
15 Schließfolgeregler-Basis
24 Unterlegscheibe
