Installation Des Schließfolgereglers Bei Brandschutztüren - Ditec Dab305 Montage- Und Servicehandbuch

Hinweis: Stellen Sie den DIP-Schalter INV für Inversbetrieb auf ON, siehe Seite
Die Federvorspannung darf nicht höher sein als 7 mm (gemessen zwischen Scheibe und Einstell-
mutter).
Das Schließdrehmoment CLTQ kann auf maximal 75 % eingestellt werden, um eine Überhitzung
des Motors zu vermeiden.
Führen Sie die Schritte
so dass der Text „INVERSE" auf dem Antrieb sichtbar ist. Führen Sie nicht Schritt
F
Bringen Sie die Tür in
die vollständig geöffnete
Position. Ziehen Sie die
Befestigungsschraube

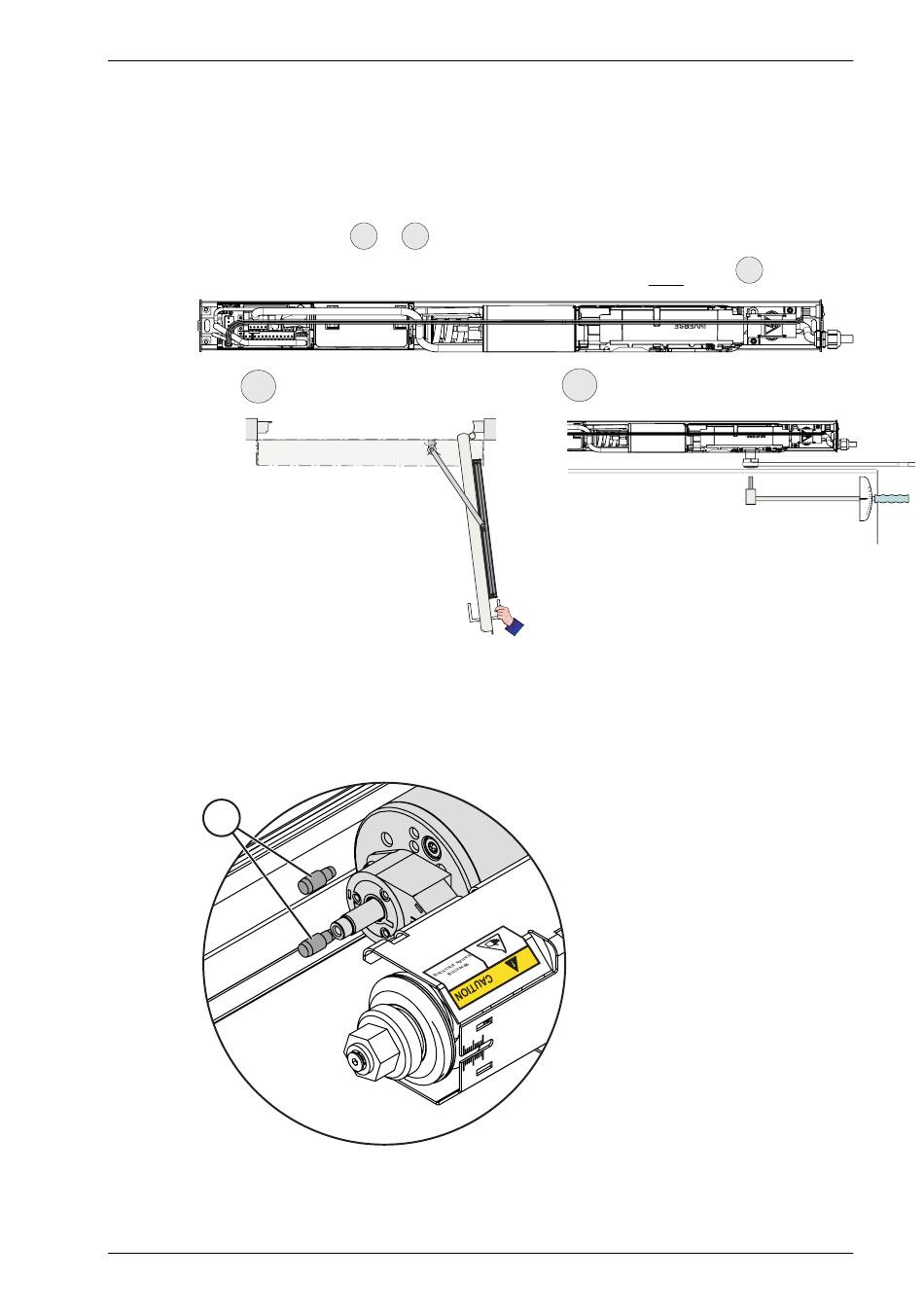

11.6 Installation des Schließfolgereglers bei Brandschutztüren
Vor Montage der Transmissionseinheit Schritte a bis e unten ausführen. Die beiden Führungsstifte
(1) für den Schließfolgeregler-Sockel hineindrehen.
1
Den Rotor (Teile 2 bis 4 unten) montieren, ehe der Motor auf der Montageplatte installiert wird.
Die Steuereinheit installieren, nachdem die Installation des Schließfolgereglers abgeschlossen ist.
1020527-DIde-DE-3.0
A E
bis auf Seite 45
wieder an.
Ausgabe vom 2021-06-17
11 Montage der mechanischen Teile
aus. Drehen Sie dabei jedoch den Antrieb um 180°,
G
Wenn nötig, den Adapter bei der Einstellung schrittweise be-
wegen.
1 Steuerstift
12.1.1 auf Seite 61.
D
aus.
50 Nm
