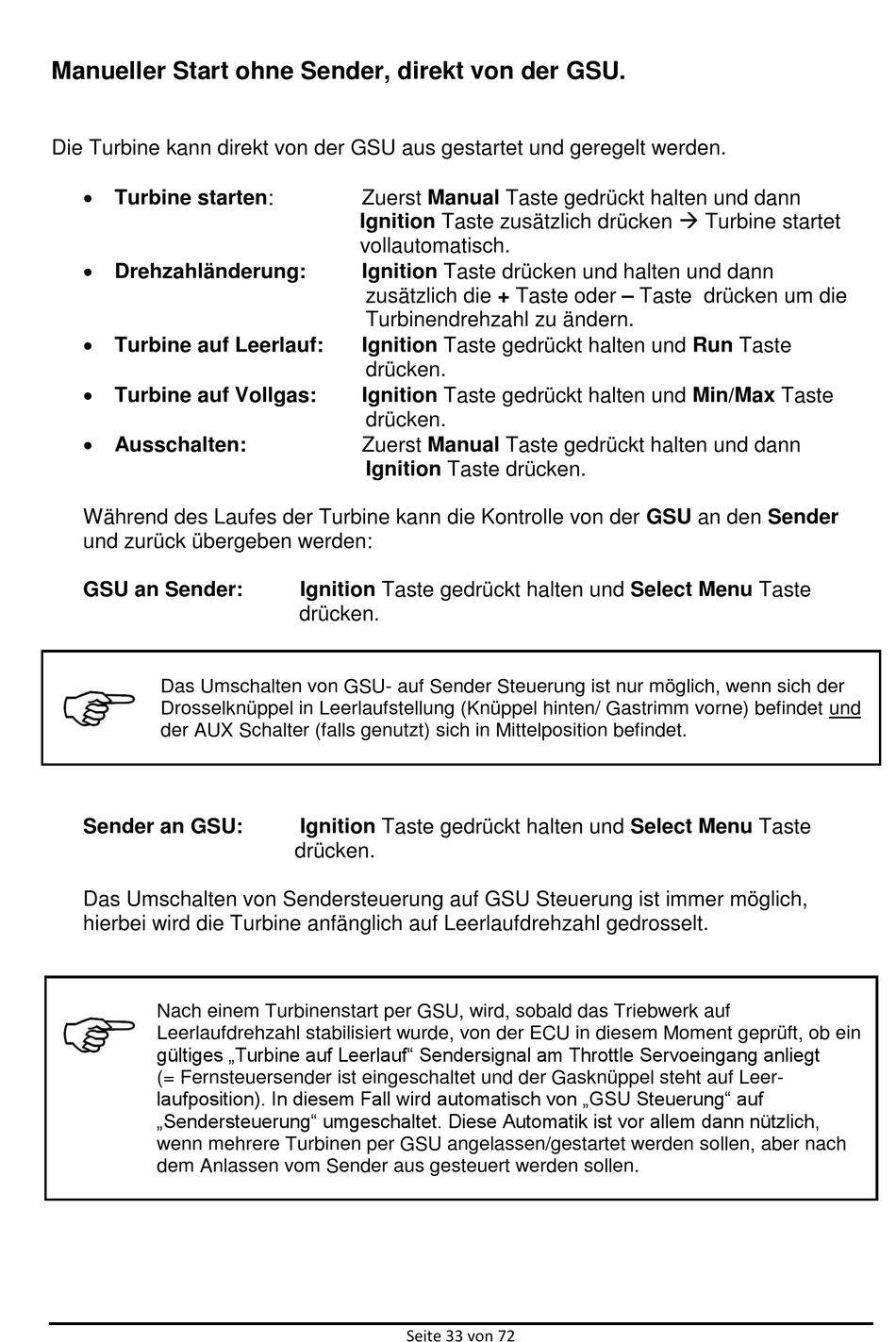

Manueller Start ohne Sender, direkt von der GSU.
Die Turbine kann direkt von der GSU aus gestartet und geregelt werden.
 Turbine starten:
 Drehzahländerung:
 Turbine auf Leerlauf:
 Turbine auf Vollgas:
 Ausschalten:
Während des Laufes der Turbine kann die Kontrolle von der GSU an den Sender
und zurück übergeben werden:
GSU an Sender:
Das Umschalten von GSU- auf Sender Steuerung ist nur möglich, wenn sich der
Drosselknüppel in Leerlaufstellung (Knüppel hinten/ Gastrimm vorne) befindet und
der AUX Schalter (falls genutzt) sich in Mittelposition befindet.
Sender an GSU:
Das Umschalten von Sendersteuerung auf GSU Steuerung ist immer möglich,
hierbei wird die Turbine anfänglich auf Leerlaufdrehzahl gedrosselt.
Nach einem Turbinenstart per GSU, wird, sobald das Triebwerk auf
Leerlaufdrehzahl stabilisiert wurde, von der ECU in diesem Moment geprüft, ob ein
gültiges „Turbine auf Leerlauf" Sendersignal am Throttle Servoeingang anliegt
(= Fernsteuersender ist eingeschaltet und der Gasknüppel steht auf Leer-
laufposition). In diesem Fall wird automatisch von „GSU Steuerung" auf
„Sendersteuerung" umgeschaltet. Diese Automatik ist vor allem dann nützlich,
wenn mehrere Turbinen per GSU angelassen/gestartet werden sollen, aber nach
dem Anlassen vom Sender aus gesteuert werden sollen.
Zuerst Manual Taste gedrückt halten und dann
Ignition Taste zusätzlich drücken  Turbine startet
vollautomatisch.
Ignition Taste drücken und halten und dann
zusätzlich die + Taste oder – Taste drücken um die
Turbinendrehzahl zu ändern.
Ignition Taste gedrückt halten und Run Taste
drücken.
Ignition Taste gedrückt halten und Min/Max Taste
drücken.
Zuerst Manual Taste gedrückt halten und dann
Ignition Taste drücken.
Ignition Taste gedrückt halten und Select Menu Taste
drücken.
Ignition Taste gedrückt halten und Select Menu Taste
drücken.
Seite 33 von 72
