Variablen Profilrahmen einstellen
• Lösen Sie je 3 Schrauben pro Rahmen.
• Schieben Sie die Profilrahmen in die gewünschte Posi-
tion.
• Fixieren Sie die Rahmen mit den Schrauben.

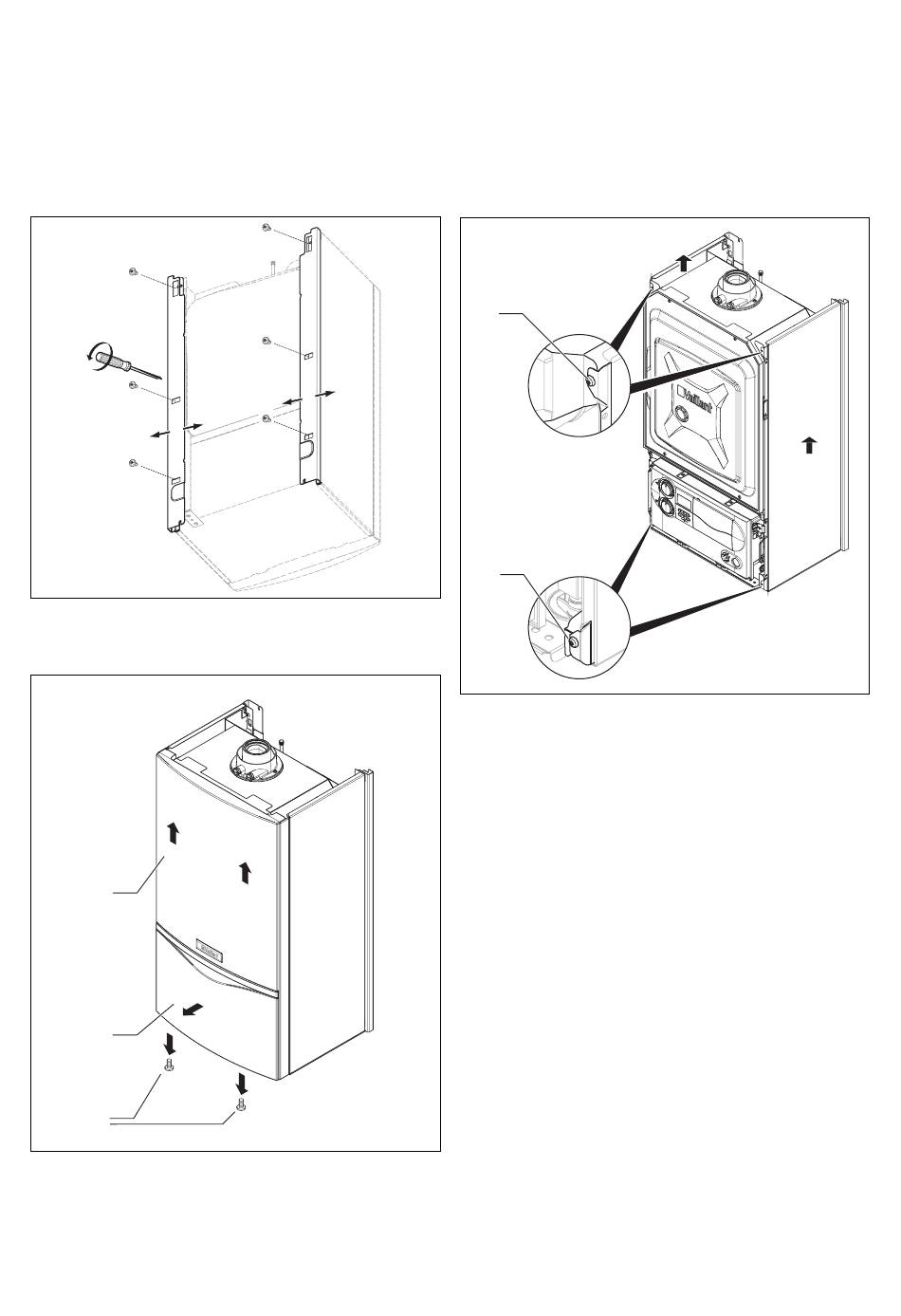

Abb. 4.6 Variablen Profilrahmen einstellen
4.9 Geräteverkleidung abnehmen
3
2
1
Abb. 4.7 Gerätefrontverkleidung demontieren
Installations- und Wartungsanleitung turboTEC plus 0020055062_02
Lösen Sie die beiden Schrauben (1).
• Ziehen Sie die Gerätefrontverkleidung am unteren
Ende ca. 1 - 2 cm nach vorne (2).
• Heben Sie die Gerätefrontverkleidung an und nehmen
Sie diese nach vorn vom Gerät ab (3).
4
2x
2x
4
Abb. 4.8 Seitenverkleidung demontieren
• Lösen Sie die Schrauben (4).
• Schieben Sie die Seitenverkleidung ca. 1-2 cm nach
oben und nehmen Sie diese nach vorn vom Gerät ab.
Montage 4
13
