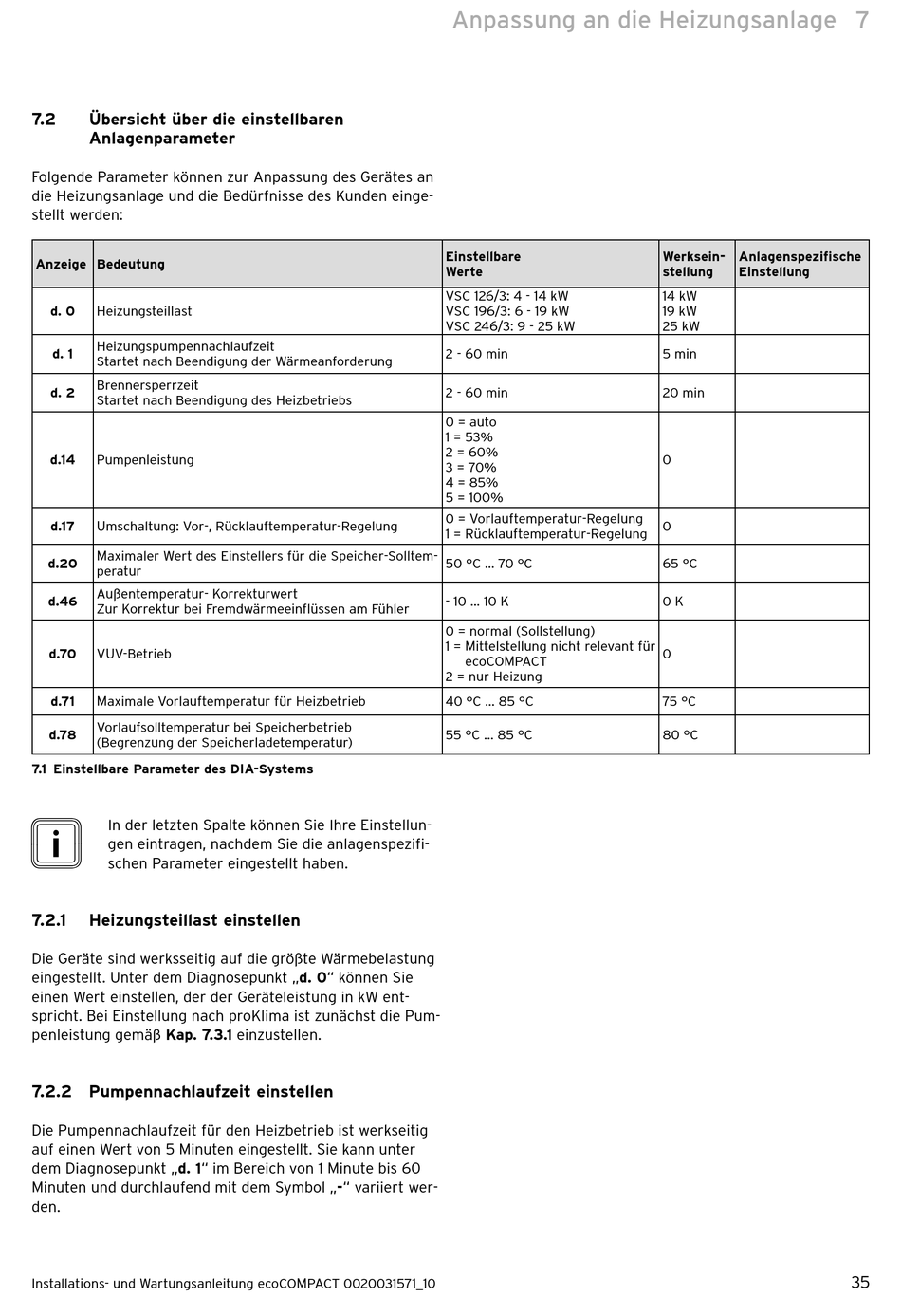

7.2 Übersicht über die einstellbaren
Anlagen parameter
Folgende Parameter können zur Anpassung des Gerätes an
die Heizungsanlage und die Bedürfnisse des Kunden einge-
stellt werden:
Anzeige Bedeutung
d. 0 Heizungsteillast
Heizungspumpennachlaufzeit
d. 1
Startet nach Beendigung der Wärmeanforderung
Brennersperrzeit
d. 2
Startet nach Beendigung des Heizbetriebs
d.14 Pumpenleistung
d.17 Umschaltung: Vor-, Rücklauftemperatur-Regelung
Maximaler Wert des Einstellers für die Speicher-Solltem-
d.20
peratur
Außentemperatur- Korrekturwert
d.46
Zur Korrektur bei Fremdwärmeeinflüssen am Fühler
d.70
VUV-Betrieb
d.71
Maximale Vorlauftemperatur für Heizbetrieb
Vorlaufsolltemperatur bei Speicherbetrieb
d.78
(Begrenzung der Speicherladetemperatur)

7.1 Einstellbare Parameter des DIA-Systems

i In der letzten Spalte können Sie Ihre Ein stel lun-
gen eintragen, nachdem Sie die anlagenspezifi-
schen Parameter eingestellt haben.
7.2.1

Heizungsteillast einstellen

Die Geräte sind werksseitig auf die größte Wärme belastung
eingestellt. Unter dem Diagnosepunkt „d. 0" können Sie
einen Wert einstellen, der der Geräteleistung in kW ent-
spricht. Bei Einstellung nach proKlima ist zunächst die Pum-
penleistung gemäß Kap. 7.3.1 einzustellen.

7.2.2 Pumpennachlaufzeit einstellen

Die Pumpennachlaufzeit für den Heizbetrieb ist werkseitig
auf einen Wert von 5 Minuten eingestellt. Sie kann unter
dem Diagnosepunkt „d. 1" im Bereich von 1 Minute bis 60
Minuten und durchlaufend mit dem Symbol „-" variiert wer-
den.
Installations- und Wartungsanleitung ecoCOMPACT 0020031571_10
Anpassung an die Heizungsanlage
Einstellbare
Werte
VSC 126/3: 4 - 14 kW
VSC 196/3: 6 - 19 kW
VSC 246/3: 9 - 25 kW
2 - 60 min
2 - 60 min
0 = auto
1 = 53%
2 = 60%
3 = 70%
4 = 85%
5 = 100%
0 = Vorlauftemperatur-Regelung
1 = Rücklauftemperatur-Regelung
50 °C ... 70 °C
- 10 ... 10 K
0 = normal (Sollstellung)
1 = Mittelstellung nicht relevant für
ecoCOMPACT
2 = nur Heizung
40 °C ... 85 °C
55 °C ... 85 °C
Werksein- Anlagenspezifische
stellung Einstellung
14 kW
19 kW
25 kW
5 min
20 min
0
0
65 °C
0 K
0
75 °C
80 °C
7
35
