Gerätebeschreibung
16
15
14
13
12
11
10
9
8
7

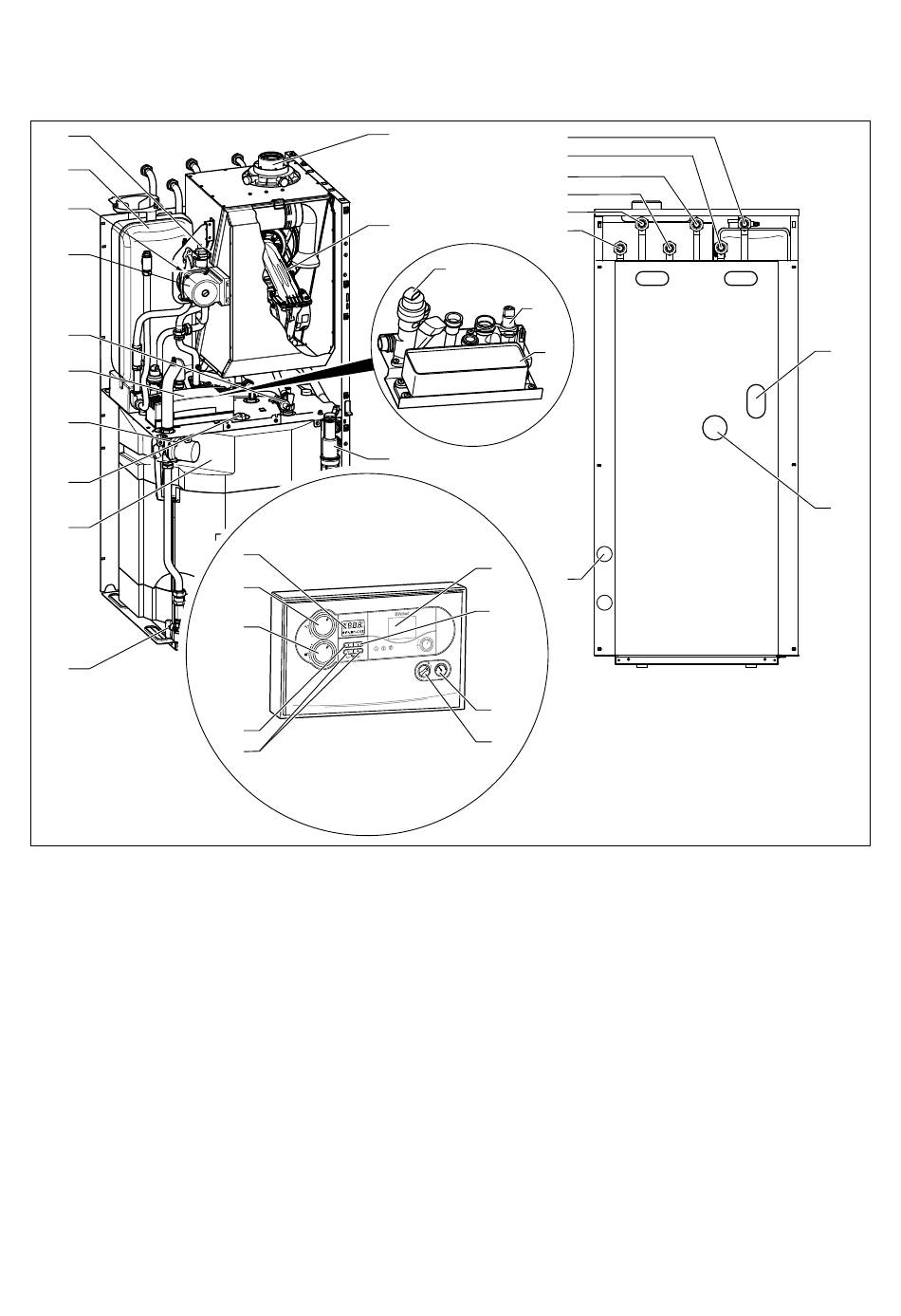

2.1 Übersicht der Funktionselemente
Legende:
1
Luft-/Abgasanschluss
2 Unterdruckkammer mit Thermokompakt-Modul
3 Vorrang-Umschaltventil
4 Drucksensor
5 Sekundär-Wärmetauscher
6 Kondenswassersiphon
7 Speicher-Entleerungshahn
8 Schichtenspeicher mit Isolierschalen
9 Magnesium-Schutzanode
10 Speicherladepumpe
11 Hydraulikblock
12 Kesselfüll- und Entleerungsanschluss
13 Heizungspumpe
14 Durchflusssensor
15 Ausdehnungsgefäß Heizung
16 Automatischer Schnellentlüfter
Bedienungselemente der Schaltleiste:
17 Regler-Einbaufeld
6
25
24
23
22
21
1
34
33
32
31
30
2
29
3
4
5
6
17
28
18
19
20
18 Info-Taste
19 Manometer
20 Hauptschalter EIN/AUS
21 Einstell-Tasten
22 Entstörtaste
23 Vorlauftemperatur-Regler
24 Speichertemperatur-Regler
25 Display
Anschlüsse auf der Kesselrückseite:
26 Rohrdurchführung
27 Kabeleinführung
28 Durchführung Kondenswasser-Ablaufschlauch
29 Zirkulationsanschluss (WW)
30 Gasanschluss
31 Kaltwasseranschluss - Speicher (KW)
32 Warmwasseranschluss - Speicher (WW)
33 Heizungsvorlauf-Anschluss (HVL)
34 Heizungsrücklauf-Anschluss (HRL)
Installations- und Wartungsanleitung ecoCOMPACT 0020031571_10
