4 Montage
i
Die turboTEC Geräte sind mit einem variablen
Profilrahmen (3) ausgestattet. Dieser erlaubt
es Ihnen, bei Austauschinstallationen exakt
die Breite des Altgerätes zu erreichen.
Der variable Profilrahmen bietet die Möglich-
keit, die Installationsbreite zur Wand in einem
Bereich von 440 bis 460 mm anzupassen.
Variablen Profilrahmen einstellen
> Lösen Sie je 3 Schrauben pro Rahmen.
> Schieben Sie die Profilrahmen in die gewünschte
Position.
> Fixieren Sie die Rahmen mit den Schrauben.

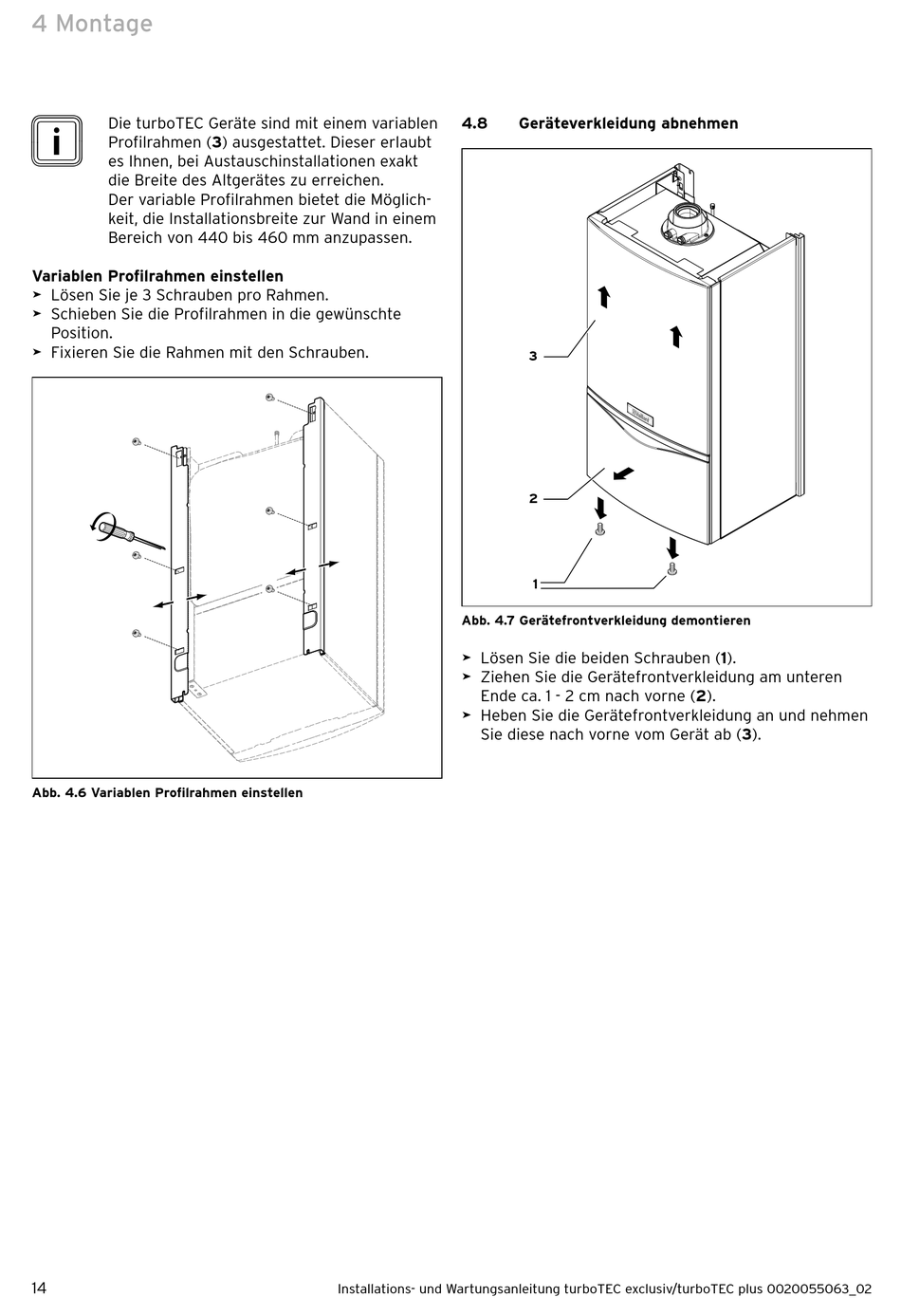

Abb. 4.6 Variablen Profilrahmen einstellen
14
4.8
Abb. 4.7 Gerätefrontverkleidung demontieren
> Lösen Sie die beiden Schrauben (1).
> Ziehen Sie die Gerätefrontverkleidung am unteren
Ende ca. 1 - 2 cm nach vorne (2).
> Heben Sie die Gerätefrontverkleidung an und nehmen
Sie diese nach vorne vom Gerät ab (3).
Installations- und Wartungsanleitung turboTEC exclusiv/turboTEC plus 0020055063_02
Geräteverkleidung abnehmen
3
2
1
