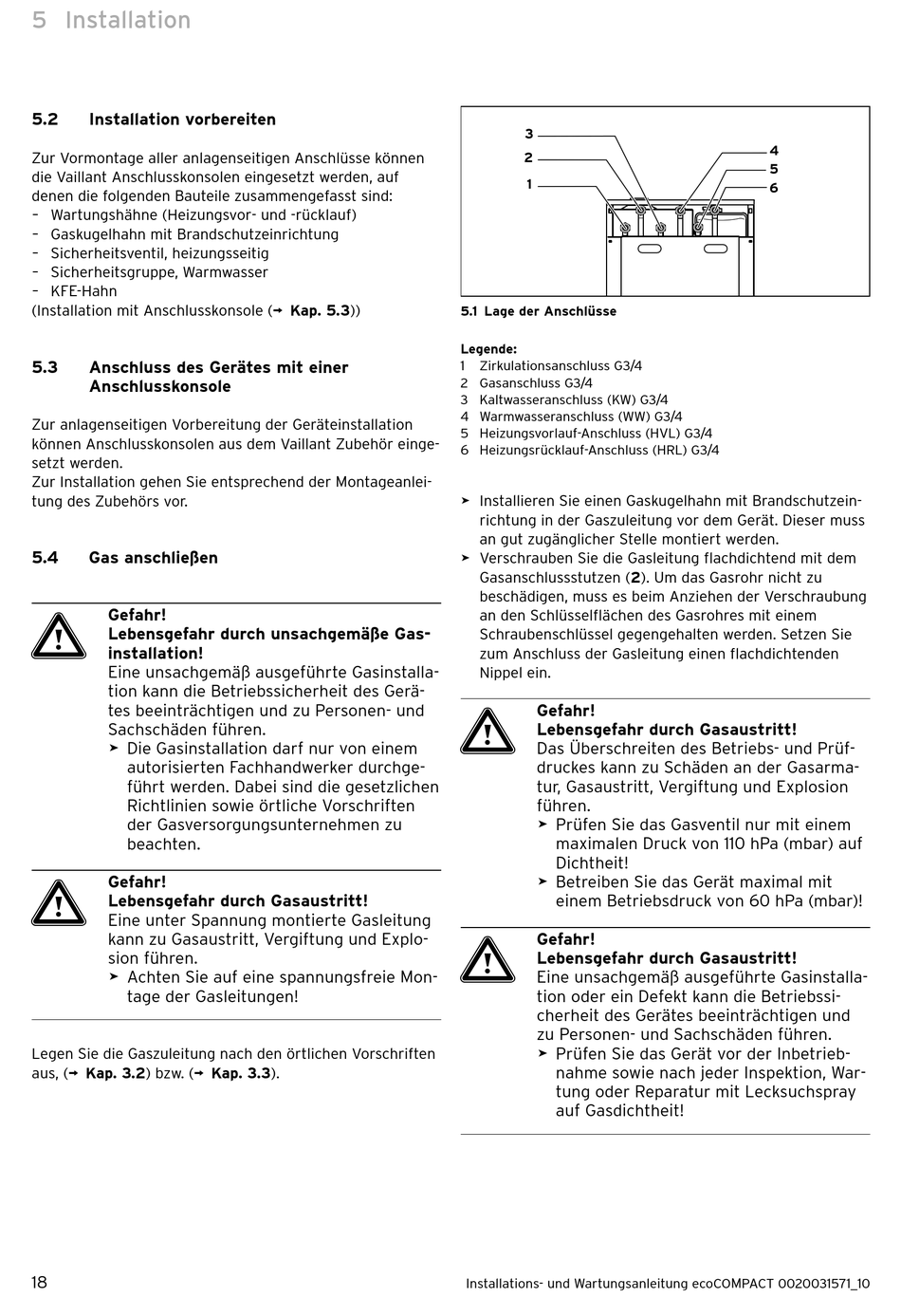

5
Installation
5.2
Installation vorbereiten
Zur Vormontage aller anlagenseitigen Anschlüsse können
die Vaillant Anschlusskonsolen eingesetzt werden, auf
denen die folgenden Bauteile zusammengefasst sind:
– Wartungshähne (Heizungsvor- und -rücklauf)
– Gaskugelhahn mit Brandschutzeinrichtung
– Sicherheitsventil, heizungsseitig
– Sicherheitsgruppe, Warmwasser
– KFE-Hahn
(Installation mit Anschlusskonsole (¬ Kap. 5.3))
5.3
Anschluss des Gerätes mit einer
Anschlusskonsole
Zur anlagenseitigen Vorbereitung der Geräteinstallation
können Anschlusskonsolen aus dem Vaillant Zubehör einge-
setzt werden.
Zur Installation gehen Sie entsprechend der Montageanlei-
tung des Zubehörs vor.
5.4
Gas anschließen
Gefahr!
a
Lebensgefahr durch unsachgemäße Gas-
installation!
Eine unsachgemäß ausgeführte Gasinstalla-
tion kann die Betriebssicherheit des Gerä-
tes beeinträchtigen und zu Personen- und
Sachschäden führen.
> Die Gasinstallation darf nur von einem
autorisierten Fachhandwerker durchge-
führt werden. Dabei sind die gesetzlichen
Richtlinien sowie örtliche Vorschriften
der Gasversorgungsunternehmen zu
beachten.
Gefahr!
a
Lebensgefahr durch Gasaustritt!
Eine unter Spannung montierte Gasleitung
kann zu Gasaustritt, Vergiftung und Explo-
sion führen.
> Achten Sie auf eine spannungsfreie Mon-
tage der Gasleitungen!
Legen Sie die Gaszuleitung nach den örtlichen Vorschriften
aus, (¬ Kap. 3.2) bzw. (¬ Kap. 3.3).
18
3
2
1
5.1 Lage der Anschlüsse
Legende:
1
Zirkulationsanschluss G3/4
2 Gasanschluss G3/4
3 Kaltwasseranschluss (KW) G3/4
4 Warmwasseranschluss (WW) G3/4
5 Heizungsvorlauf-Anschluss (HVL) G3/4
6 Heizungsrücklauf-Anschluss (HRL) G3/4
> Installieren Sie einen Gaskugelhahn mit Brandschutzein-
richtung in der Gaszuleitung vor dem Gerät. Dieser muss
an gut zugänglicher Stelle montiert werden.
> Verschrauben Sie die Gasleitung flachdichtend mit dem
Gasanschlussstutzen (2). Um das Gasrohr nicht zu
beschädigen, muss es beim Anziehen der Verschraubung
an den Schlüsselflächen des Gasrohres mit einem
Schraubenschlüssel gegengehalten werden. Setzen Sie
zum Anschluss der Gasleitung einen flachdichtenden
Nippel ein.
Gefahr!
a
Lebensgefahr durch Gasaustritt!
Das Überschreiten des Betriebs- und Prüf-
druckes kann zu Schäden an der Gasarma-
tur, Gasaustritt, Vergiftung und Explosion
führen.
> Prüfen Sie das Gasventil nur mit einem
maximalen Druck von 110 hPa (mbar) auf
Dichtheit!
> Betreiben Sie das Gerät maximal mit
einem Betriebsdruck von 60 hPa (mbar)!
Gefahr!
a
Lebensgefahr durch Gasaustritt!
Eine unsachgemäß ausgeführte Gasinstalla-
tion oder ein Defekt kann die Betriebssi-
cherheit des Gerätes beeinträchtigen und
zu Personen- und Sachschäden führen.
> Prüfen Sie das Gerät vor der Inbetrieb-
nahme sowie nach jeder Inspektion, War-
tung oder Reparatur mit Lecksuchspray
auf Gasdichtheit!
Installations- und Wartungsanleitung ecoCOMPACT 0020031571_10
4
5
6
