Verwandte Anleitungen für Vaillant ecoCOMPACT/2 VSC
Inhaltszusammenfassung für Vaillant ecoCOMPACT/2 VSC

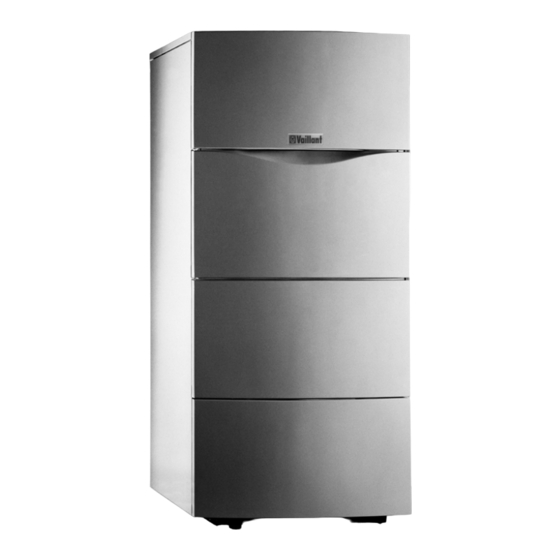

- Seite 1 Für den Betreiber Bedienungsanleitung ecoCOMPACT/2 Gas-Kompaktgerät mit Brennwerttechnik DE; AT...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 3: Inhaltsverzeichnis
Empfehlenswertes Zubehör Hinweise zur Dokumentation ......3 Aufbewahrung der Unterlagen ......3 Verwendete Symbole ..........3 Vaillant bietet zur Regelung des ecoCOMPACT verschie- Gültigkeit der Anleitung ........3 dene Reglerausführungen zum Anschluss an die Schalt- CE-Kennzeichnung ..........3 leiste (Klemme BUS / 7-8-9) oder zum Einstecken in die Typenschild ...............3... -
Seite 4: Hinweise Zur Dokumentation
Hinweise zur Dokumentation 1 Sicherheit 2 Hinweise zur Dokumentation Gültigkeit der Anleitung Diese Bedienungsanleitung gilt ausschließlich für Geräte Die folgenden Hinweise sind ein Wegweiser durch die mit folgenden Artikelnummern: Gesamtdokumentation. – 0010003857 In Verbindung mit dieser Bedienungsanleitung sind – 0010003858 weitere Unterlagen gültig. -
Seite 5: Sicherheit
2 Sicherheit Sicherheitshinweise Gefahr! Beachten Sie unbedingt die nachfolgenden Sicherheits- Verbrühungsgefahr! hinweise und Vorschriften. Das am Warmwasserhahn austretende Wasser kann heiß sein! Gefahr! Verpuffungsgefahr entzündlicher Gas-Luft- Achtung! Gemische! Beschädigungsgefahr! Verwenden oder lagern Sie keine explosiven Verwenden Sie keine Sprays, Lösungsmittel, oder leicht entflammbaren Stoffe (z. -
Seite 6: Hinweise Zu Installation Und Betrieb
Preisliste enthalten - Der Aufstellort sollte durchgängig frostsicher sein. Wenn siehe dazu auch www.vaillant.at). Garantiearbeiten wer- Sie dies nicht sicherstellen können, beachten Sie die in den grundsätzlich nur von unserem Werkskundendienst Abschnitt 4.10 aufgeführten Frostschutzmaßnahmen. -
Seite 7: Energiespartipps
3 Hinweise zu Installation und Betrieb Hinweis! Gleichmäßig heizen Beachten Sie bitte die geltenden nationalen ge- Häufig wird in einer Wohnung mit Zentralheizung ledig- setzlichen Vorschriften. lich ein einziger Raum beheizt. Über die Umschließungs- flächen dieses Raums, also Wände, Türen, Fenster, Decke, Energiespartipps Fußboden, werden die unbeheizten Nachbar räume un- kontrolliert mitbeheizt und es geht ungewollt Wärme-... -
Seite 8: Bedienung
Zapf- stellen sofort warmes Wasser zur Verfügung steht. Abb. 4.1 Verkleidungstür öffnen Auch in Verbindung mit dem Vaillant ecoCOMPACT kön- nen solche Zirkulationspumpen eingesetzt werden. Sie bringen zweifellos eine Komforterhöhung bei der Warm- Hinweis! wasserbereitung. -
Seite 9: Maßnahmen Vor Inbetriebnahme
4 Bedienung Hauptschalter zum Ein- und Ausschalten des Gerätes Anzeige der aktuellen Heizungs-Vorlauf tempe ra- Anzeige der Speichertemperatur tur oder Anzeige eines Status- oder Fehlercodes Taste „+” zum Weiterblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehlersuche) Störung im Luft-/Abgasweg Anzeige des Drucks in der Heizungsanlage Taste „-”... -
Seite 10: Anlagendruck Kontrollieren
Bedienung 4 4.2.2 Anlagendruck kontrollieren Abb. 4.5 Gerät einschalten • Mit dem Hauptschalter (1) schalten Sie das Gerät ein und aus. Abb. 4.4 Fülldruck der Heizungsanlage kontrollieren „EIN“ • Kontrollieren Sie vor der Inbetriebnahme den Fülldruck „AUS“ der Anlage am Manometer (1). Für einen einwandfreien Wenn sich der Hauptschalter (1) in Stellung „I”... -
Seite 11: Einstellungen Für Die Warmwasserbereitung
4 Bedienung Einstellungen für die Warmwasserbereitung 4.4.1 Warmwasser zapfen • Öffnen Sie einen Warmwasserhahn an einer Zapfstelle (Waschbecken, Dusche, Badewanne etc.). Das Warm- wasser wird aus dem integrierten Warmwasserspeicher gezapft. Bei Unterschreiten der eingestellten Speichertemperatur geht das Gerät selbsttätig in Betrieb und heizt den Spei- cher nach. -
Seite 12: Vorlauftemperatur Einstellen (Kein Regelgerät Angeschlossen)
Bedienung 4 4.5.2 Vorlauftemperatur einstellen (kein Regelgerät 4.5.3 Heizbetrieb ausschalten (Sommerbetrieb) angeschlossen) Abb. 4.9 Heizbetrieb ausschalten (Sommerbetrieb) Sie können im Sommer den Heizbetrieb ausschalten, die Warmwasserbereitung aber weiterhin in Betrieb lassen. • Drehen Sie hierzu den Drehknopf (1) zur Einstellung der Heizungs-Vorlauftemperatur auf Linksanschlag. -
Seite 13: Statusanzeigen
4 Bedienung Anzeige Bedeutung Statusanzeigen Anzeigen bei Speicherladung S.20 Speichertaktbetrieb aktiv S.21 Gebläseanlauf S.23 Zündvorgang S.24 Brennerbetrieb S.25 Gebläse- und Wasserpumpennachlauf S.26 Gebläsenachlauf S.27 Wasserpumpennachlauf S.28 Brennersperre nach Speicherladung Anzeigen von Anlageneinflüssen Raumthermostat blockiert Heizbetrieb Abb. 4.11 Statusanzeigen S.30 (Regler an Klemmen 3-4-5) Sommerbetrieb aktiv oder eBUS-Regler oder Die Statusanzeige liefert Ihnen Informationen über den S.31... -
Seite 14: Störungen Wegen Wassermangel
Sie ihn ca. eine Sekunde lang gedrückt. betrieb. Achtung! Beschädigungsgefahr durch unsachgemäße Veränderungen! Wenn Ihr Gas-Kompaktgerät nach dem dritten Ent stör versuch immer noch nicht in Betrieb geht, müssen Sie einen anerkannten Fachhandwerksbetrieb oder den Vaillant Werkskundendienst zwecks Überprüfung zu Rate ziehen. Bedienungsanleitung ecoCOMPACT/2 0020031570_02... -
Seite 15: Außerbetriebnahme
4 Bedienung Achtung! Außerbetriebnahme Beschädigungsgefahr für das Gas-Kompakt- gerät. Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser (Nur AT: Beachten Sie die Ö-Norm H5195). Der Zusatz von chemischen Mittel wie z. B. Frost- und Korrosionsschutzmitteln (Inhibi- toren) ist nicht zulässig. Dadurch können Schäden an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten. -
Seite 16: Frostschutz
Betrieb bleibt und die Räume ausreichend temperiert -sicherheit, Zuverlässigkeit und hohe Lebensdauer ist werden. eine jährliche Inspektion/Wartung des Gerätes durch einen anerkannten Fachhandwerker oder den Vaillant Achtung! Werkskundendienst. Frostschutz und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Ge- Gefahr! rätes auf Stellung „I”... - Seite 17 4 Bedienung Abb. 4.16 Schornsteinfeger-Betrieb einschalten Zur Durchführung der Messungen gehen Sie folgender- maßen vor (siehe Abb. 4.15 und 4.16): • Nehmen Sie die Gerätedeckel (1, 2) und das obere Frontteil (5) ab. Die Prüföffnungen sind dann zugäng- lich. • Aktivieren Sie den Schornsteinfeger-Betrieb, indem Sie gleichzeitig die Tasten „+”...
