STIP-scan CAM74/CAS74
Endress+Hauser
4.3.2
Anschluss der Signal- und Relaisausgänge
Der Messumformer ist optional ausgestattet mit:
• Sieben Relaisausgängen pro Sensor. (die Relais arbeiten als Öffner)
• Maximal 4 Signalausgängen pro Sensor.
Schließen Sie die Ausgänge wie folgt an:
1.
Führen Sie die Kabel durch die entsprechenden Pg-Verschraubungen.
2.
Schließen Sie die Kabel an.
4.3.3
Anschluss der PROFIBUS-Verbindung
Schließen Sie die optionale PROFIBUS-Verbindung wie folgt an:
1.
Führen Sie das PROFIBUS-Kabel durch die Pg-Verschraubung.
2.
Löten Sie den D-Sub-Steckker an das PROFIBUS-Kabel.
3.
Stecken Sie den D-Sub-Stecker in die Buchse der PROFIBUS-Karte.

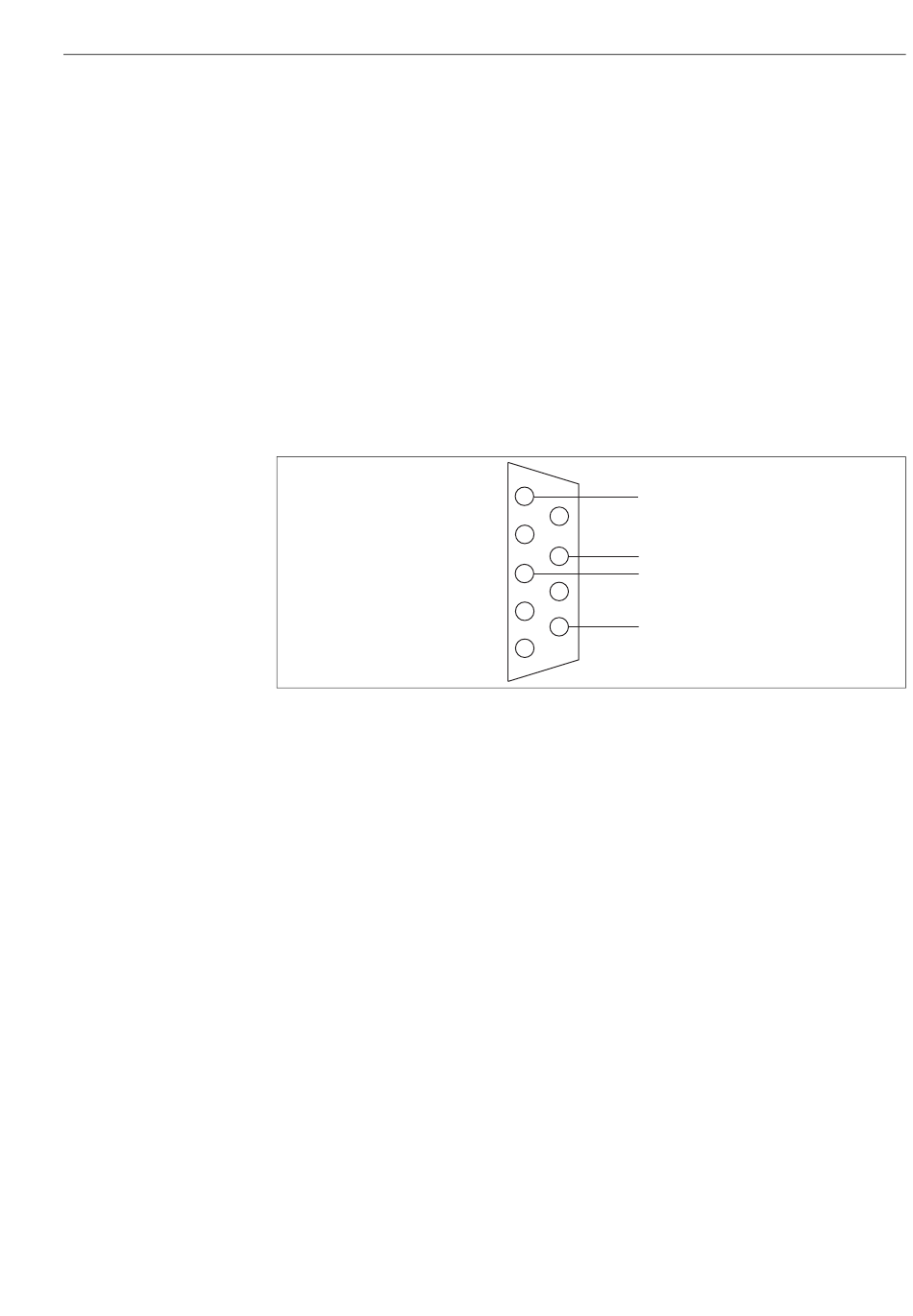

Abb. 20:
Buskabelanschluss
4.3.4
Anschluss der Versorgungsspannung
Schließen Sie das Netzkabel wie folgt an:
1.
Führen Sie das Netzkabel durch die entsprechende Pg-Verschraubung.
2.
Schließen Sie das Netzkabel an die mitgelieferten Kaltgerätekupplung an.
3.
Stecken Sie die Kaltgerätekupplung in den Kaltgerätestecker.
5
GND
9
4
8
DP A
3
DP B
7
2
6
+ 5 V
1
Verdrahtung
a0010448
23
