Montage
12
1
5

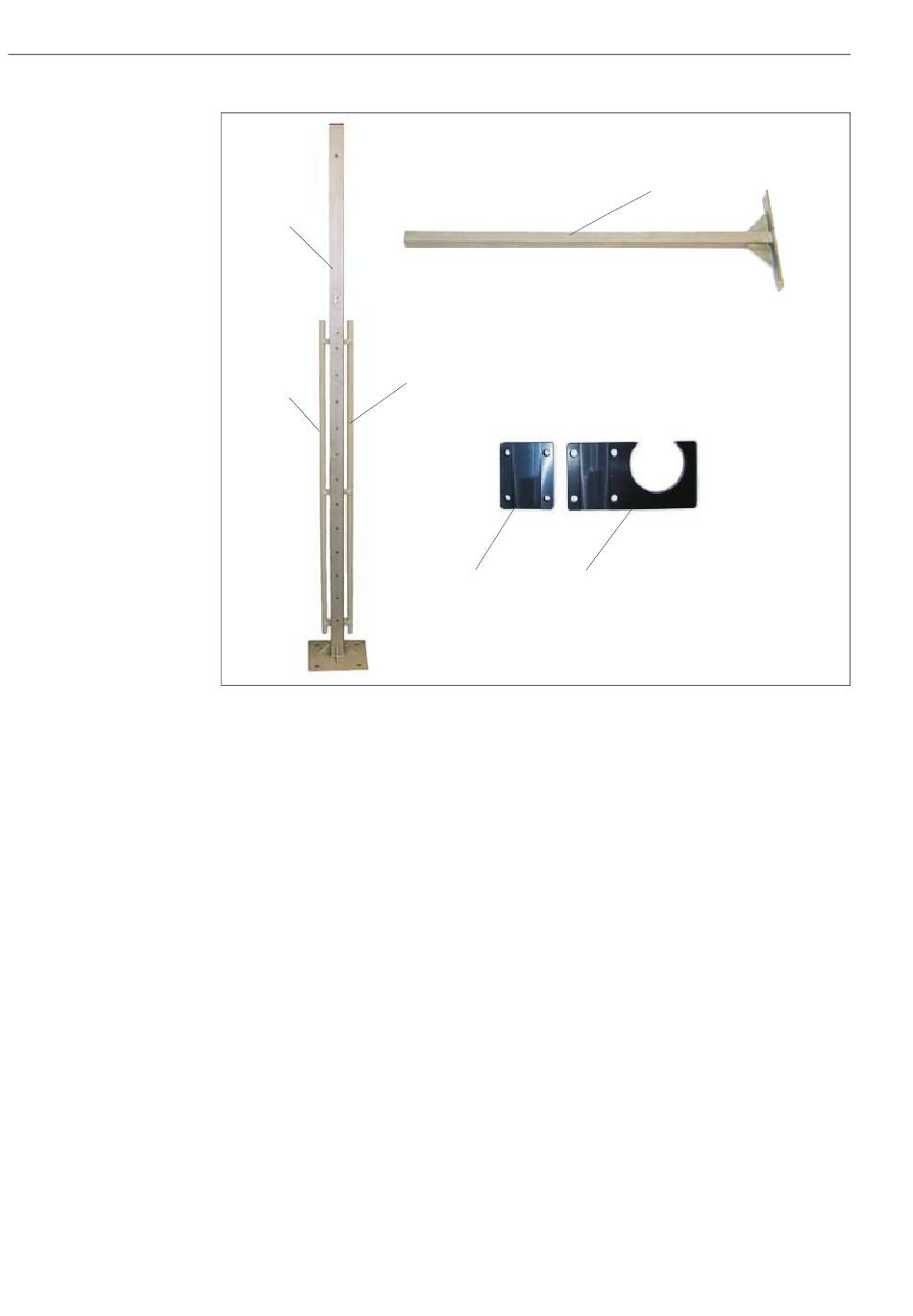

Abb. 5:
Standsäule mit Zubehör
1
Standsäule
2
Haltearm
3
Gegenhalter
4
Sensorhalter
5
Kabelführungsrohr
Um das Zubehör zu montieren, gehen Sie folgendermaßen vor:
1.
Montieren Sie die beiden Kabelführungsrohre (Pos. 5, Abb. 5) an die Standsäule.
2.
Schrauben Sie zwei Haltearme (Pos. 2, Abb. 5) an die Standsäule.
Beachten Sie dabei folgende Installationsbedingungen:
– Abstand zwischen den Haltearmen bei kurzem Halterohr: 25 ... 35 cm (0,82 ... 1,15 ft.)
– Abstand zwischen den Haltearmen bei langem Halterohr: 40 ... 100 cm (1,3 ... 3,3 ft.)
– Maximale Eintauchtiefe des Sensors: 50 cm (1,6 ft.)
3.
Installieren Sie jeweils einen Sensorhalter mit Gegenhalter (Pos. 3 + 4, Abb. 5) an die beiden
Haltearme.
Wenn Sie die Edelstahlausführung des Messumformers montieren wollen, befolgen Sie die Schritte
4 und 5:
4.
Schrauben Sie die beiden Halterohre des Panel-PCs mittig an die Standsäule (M10x90).
5.
Schrauben Sie das Wetterschutzgehäuse an die äußeren Bohrungen der beiden Halterohre
(M10x40).
5
3
4
STIP-scan CAM74/CAS74
2
a0009952
