Verdrahtung
20
4.2.4
Anschluss des Panel-PCs
1
2

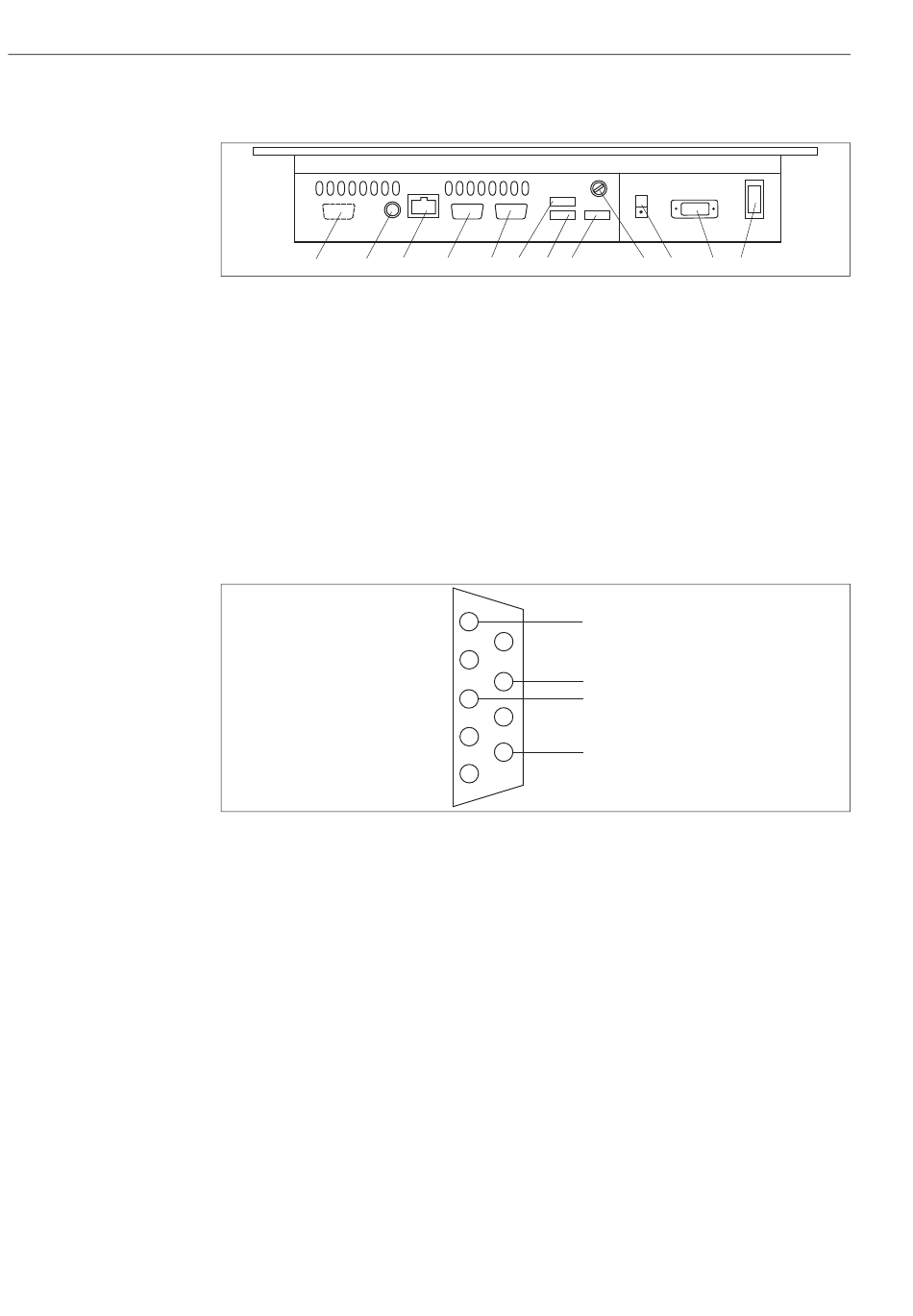

Abb. 15:
Anschlüsse Panel-PC
1
PROFIBUS-Anschluss
2
PS/2-Anschluss
3
LAN-Anschluss
4
COM 2
5
COM 1
6
USB
Bis auf die optionale PROFIBUS-Verbindung ist der Panel-PC komplett verdrahtet.
Schließen Sie die optionale PROFIBUS-Verbindung wie folgt an:
1.
Führen Sie das PROFIBUS-Kabel durch die Pg-Verschraubung.
2.
Löten Sie den D-Sub-Steckker an das PROFIBUS-Kabel (s. Abb. 16).
3.
Stecken Sie den D-Sub-Stecker in die Buchse der PROFIBUS-Karte (Pos. 1, Abb. 15).
Abb. 16:
Buskabelanschluss
4.3
Anschluss des Sensors und des Messumformers (Alu-
miniumausführung)
Schließen Sie den Sensor und den Messumformer wie folgt an:
1.
Erden Sie die Standsäule oder die Wandhalterung.
2.
Installieren Sie das Verbindungskabel zwischen Sensor und Messumformer.
3.
Wenn der Messumformer mit Signalausgängen ausgestattet ist, schließen Sie die Signalaus-
gänge an.
4.
Wenn der Messumformer mit Relaisausgängen ausgestattet ist, schließen Sie die Relaisaus-
gänge an.
5.
Wenn der Messumformer mit einer PROFIBUS-Karte ausgestattet ist, schließen Sie das Feld-
buskabel an.
6.
Schließen Sie das Netzkabel an.
4
5
6
7
8
3
7
8
9
10
11
12
5
9
4
8
3
7
2
6
1
STIP-scan CAM74/CAS74
9
11 12
10
USB
USB
Sicherung
Masse-Anschluss
Versorgungsspannung
Ein/Aus-Schalter
GND
DP A
DP B
+ 5 V
