Bedienung
46
ANALOGAUSGÄNGE
In diesem Fenster können Sie die Analogausgänge konfigurieren.
Wählen Sie im Menü EINSTELLUNGEN den Menüpunkt ANALOGAUSGÄNGE.
Das Messsystem ist mit maximal zwei Analogmodulen pro Sensor ausgerüstet. Jedes Modul hat
zwei Analogausgänge. Die beiden Module sind nicht untereinander tauschbar (Busadresse).
Wenn kein Analogmodul angeschlossen ist, ist dieser Menüpunkt nicht aufrufbar.
4

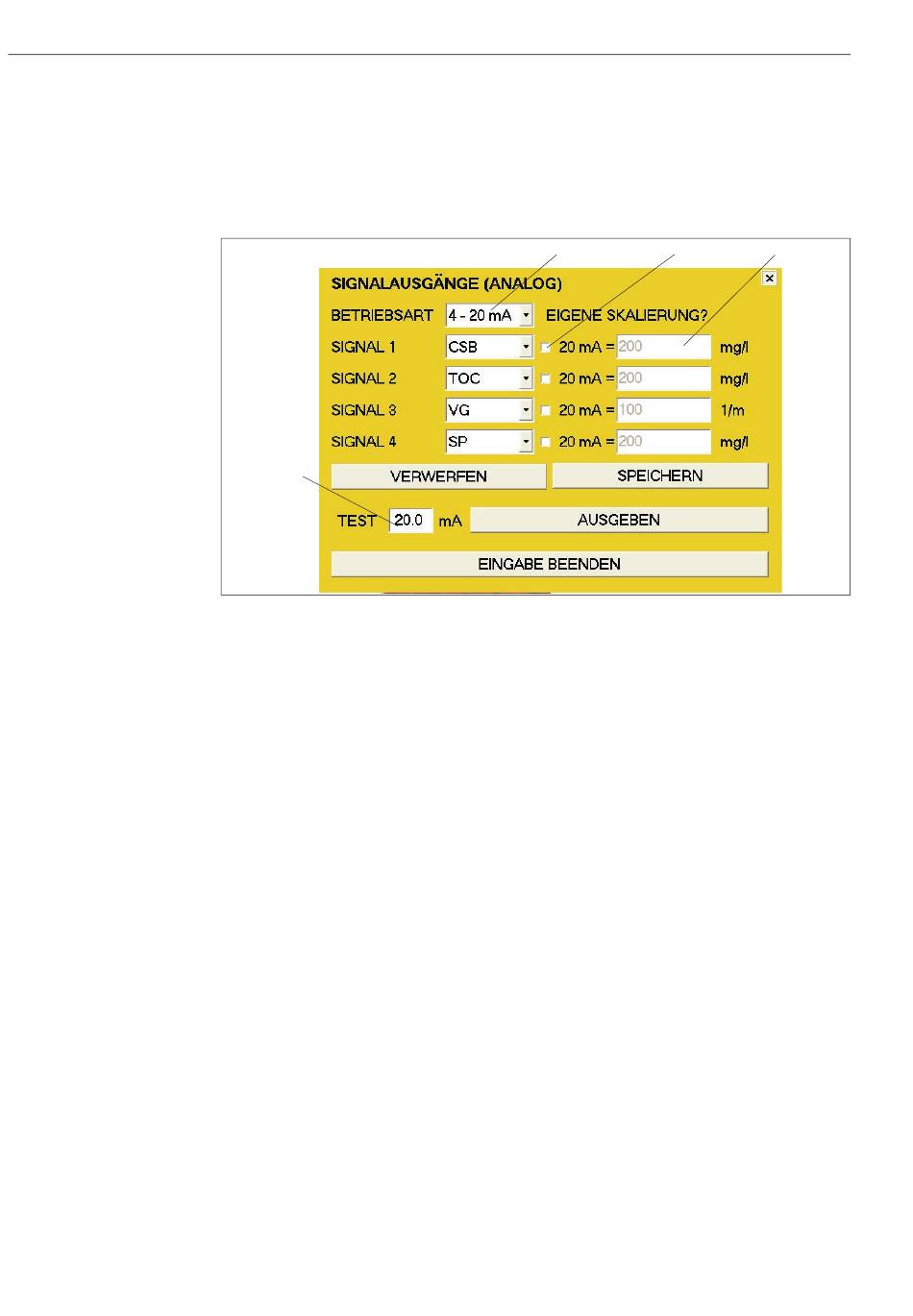

Abb. 48:
Fenster ANALOGAUSGÄNGE
1
Auswahlfeld 0 - 20 mA oder 4 - 20 mA
2
Aktivierungsfeld für die Skalierung
3
Eingabefeld für die Skalierung
4
Eingabefeld für Stromstärke (nur für Testzwecke)
Gehen Sie zur Konfiguration der Analogausgänge wie folgt vor:
1.
Wählen Sie im Auswahlfeld BETRIEBSART (Pos. 1, Abb. 48) den gewünschten Strombereich
aus.
2.
Wählen Sie in den Auswahlfeldern SIGNAL 1-4 die gewünschten Parameter aus.
3.
Wenn sie einen Analogausgang skalieren möchten, aktivieren Sie den entsprechenden Aus-
gang (Pos. 2, Abb. 48).
4.
Geben Sie im Eingabefeld (Pos. 3, Abb. 48) den gewünschten Maximalwert für den entspre-
chenden Ausgang ein.
5.
Aktivieren Sie die Eingaben mit der Schaltfläche SPEICHERN.
Ist die Skalierung nicht aktiviert, wird die Werkseinstellung für den Maximalwert benutzt. Mit der
Schaltfläche VERWERFEN werden die zuletzt gespeicherten Einstellungen aktiviert.
Funktionsprüfung der Analogausgänge
Gehen Sie zur Funktionsprüfung der Analogausgänge wie folgt vor:
1.
Unterbrechen Sie den Messbetrieb.
2.
Schließen Sie ein Amperemeter an dem entsprechenden Analogausgang an.
3.
Wählen Sie in dem entsprechenden Auswahlfeld SIGNAL 1-4 den Parameter TEST.
4.
Geben Sie im Eingabefeld TEST (Pos. 4, Abb. 48) einen Stromwert ein (max. 20 mA).
5.
Aktivieren Sie den Test mit der Schaltfläche AUSGEBEN.
6.
Vergleichen Sie das Messergebnis mit dem eingegebenen Stromwert.
STIP-scan CAM74/CAS74
1
2
3
a0009490-de
Endress+Hauser
