Mischpumpe RITMO L / RITMO M Übersicht – Bedienung
Aufbau RITMO L

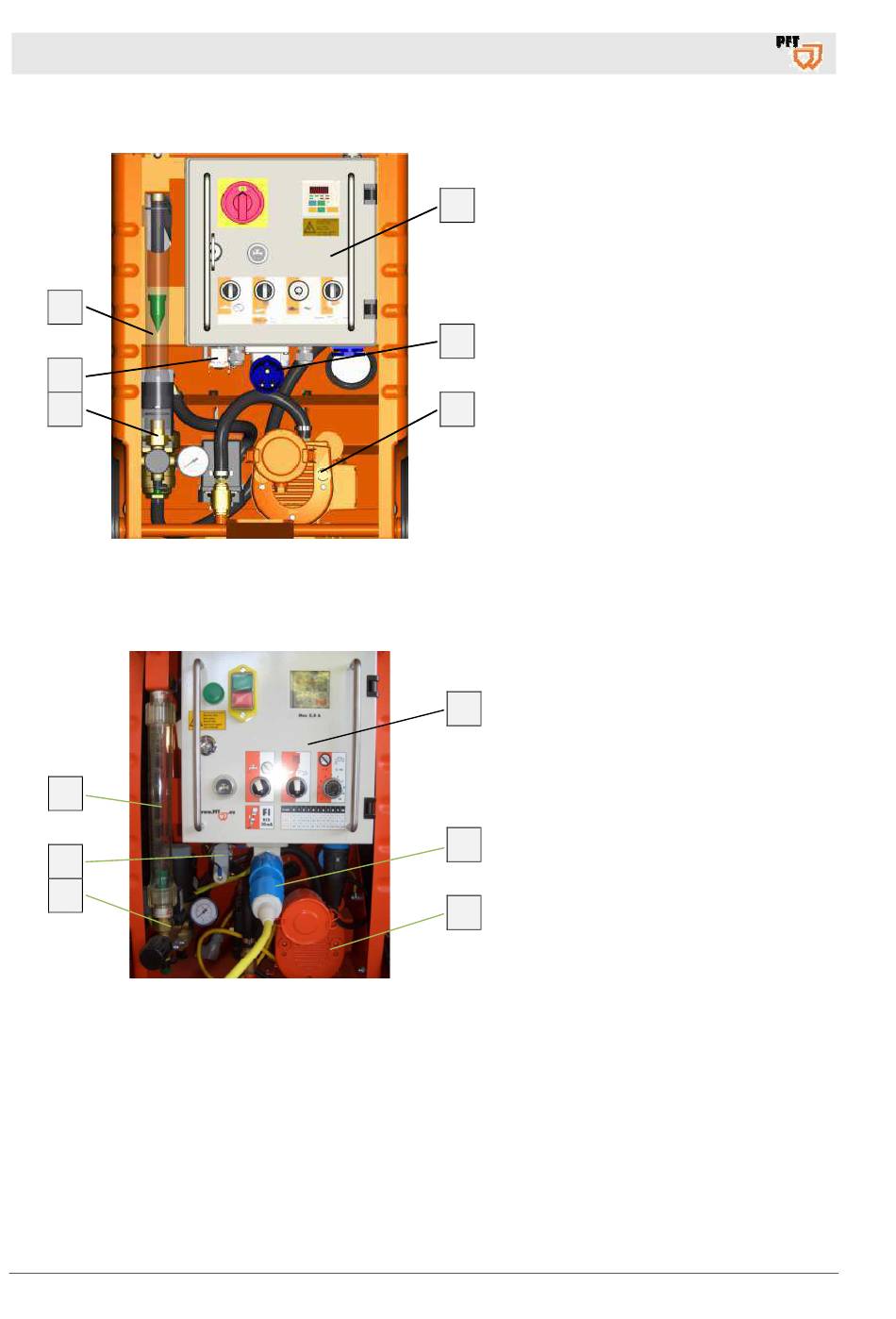

6.2 Ansicht von hinten RITMO L

6
4
5
3
4
Abb. 6: Ansicht von hinten

6.3 Ansicht von hinten RITMO M

6
5
4
Abb. 7: Ansicht von hinten
14
1
1. Schaltschrank
2. Hauptstromanschluss 230V
3. Luftkompressor
4. Wasserarmatur
2
5. Blindstecker / Anschluss
Fernsteuerkabel
3
6. Wasserdurchflussmesser
(Wasserarmatur)
1
1. Schaltschrank
2. Hauptstromanschluss 230V
3. Luftkompressor
4. Wasserarmatur
2
5. Blindstecker / Anschluss
Fernsteuerkabel
6. Wasserdurchflussmesser
3
(Wasserarmatur)
2016-02-02
