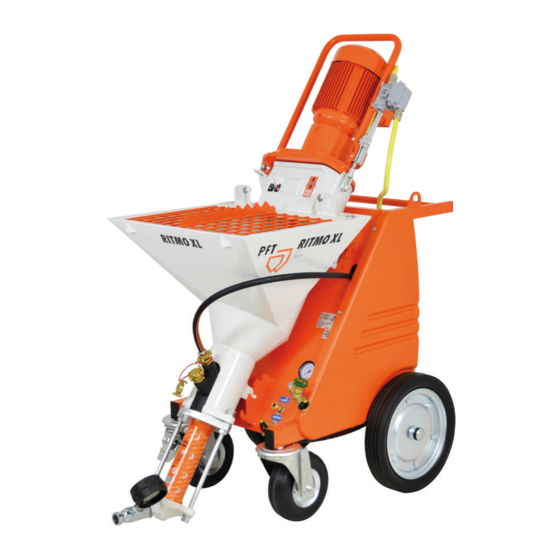

PFT RITMO XL FC-230V Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. PFT Anleitungen
  4. Pumpen
  5. RITMO XL FC-230V
  6. Betriebsanleitung

PFT RITMO XL FC-230V Betriebsanleitung

Mischpumpe teil 2 übersicht, bedienung und service
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

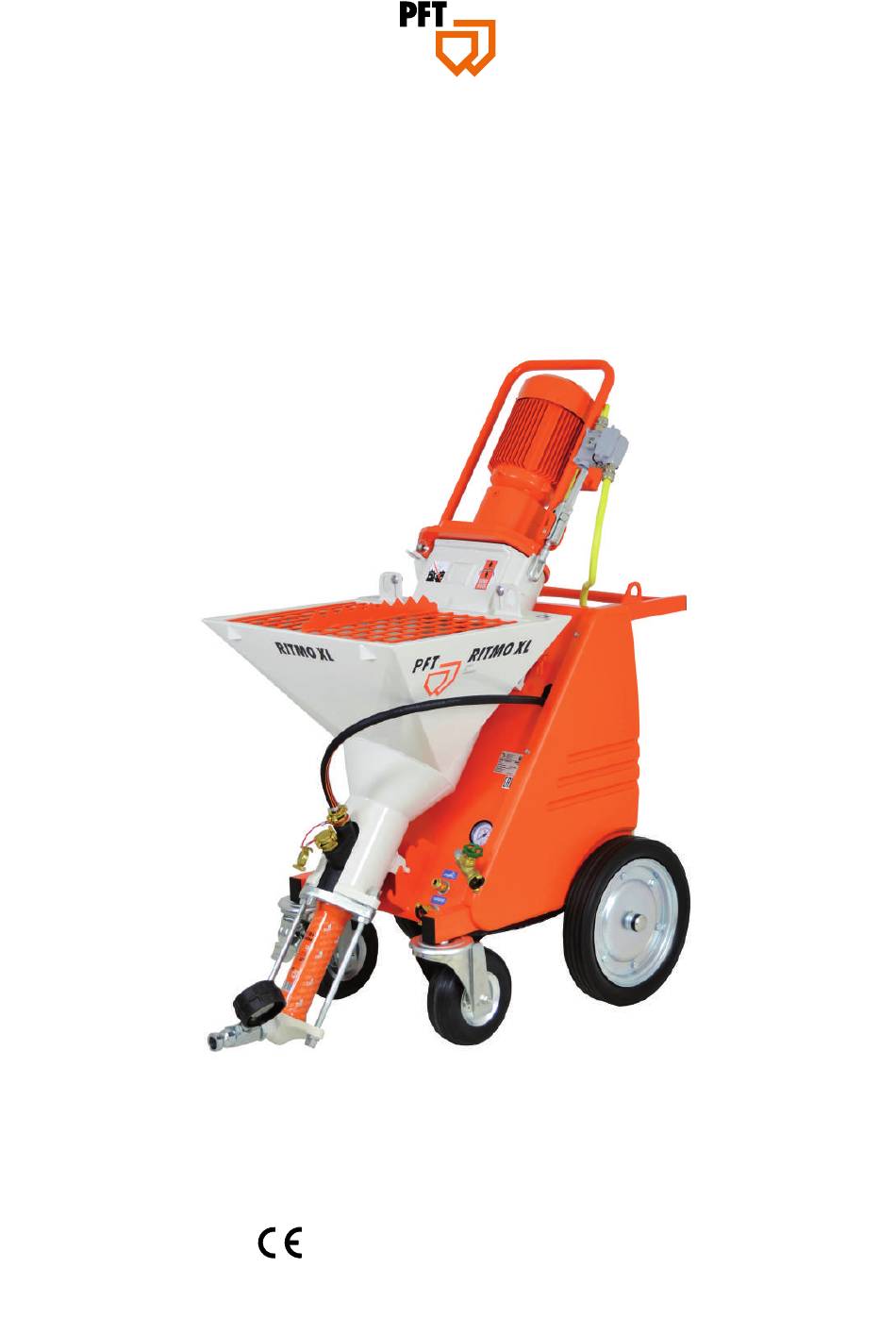

Betriebsanleitung
Mischpumpe RITMO XL FC-230V
Teil 2 Übersicht, Bedienung und Service
Art.-Nr. der Betriebsanleitung:
RITMO XL FC-230V, 1 Ph, 50 Hz
RITMO XL, 230 V, 3 Ph, 60 Hz
00215946
Art.-Nr.: 00197819
Art.-Nr.: 00271454
Vor Beginn aller Arbeiten Betriebsanleitung lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT RITMO XL FC-230V

Inhaltszusammenfassung für PFT RITMO XL FC-230V

  • Seite 1 Betriebsanleitung Mischpumpe RITMO XL FC-230V Teil 2 Übersicht, Bedienung und Service Art.-Nr. der Betriebsanleitung: 00215946 RITMO XL FC-230V, 1 Ph, 50 Hz Art.-Nr.: 00197819 RITMO XL, 230 V, 3 Ph, 60 Hz Art.-Nr.: 00271454 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
  • Seite 2 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Impressum Impressum Herausgeber Knauf PFT GmbH & Co. KG Postfach 60 ▪ 97343 Iphofen Einersheimer Straße 53 ▪ 97346 Iphofen Deutschland Dokumentenname 00215946_1.0_DE Originalbetriebsanleitung Erstausgabe-Datum 10.2022 Änderungs-Datum Copyright Weitergabe sowie Vervielfältigungen dieses Dokuments, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich...
  • Seite 3 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Inhaltsverzeichnis Inhaltsverzeichnis Einsatzgebiete........1 Allgemeines..........Baugruppenbeschreibung....Informationen zur Betriebsanleitung. 4.4.1 Mischrohr mit Materialbehälter..Aufteilung.......... 4.4.2 Fahrgestell mit Kompressor und Darstellung von Sicherheits- und Schaltschrank........Warnhinweisen......... 4.4.3 Schaltschrank 230V 50Hz....

  • Seite 4: Inhaltsverzeichnis

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Inhaltsverzeichnis 5.11.2 Maschine nach Stromausfall wieder einschalten........5.12 Maßnahmen bei Frostgefahr.... 5.12.1 Wasserarmatur trocken blasen..5.13 Arbeitsende/Maschine reinigen..5.13.1 Reinigung......... 5.13.2 Sichern gegen Wiedereinschalten..5.13.3 Mörtelschlauch abkuppeln und reinigen..........

  • Seite 5: Allgemeines

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Allgemeines Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der Maschine. Voraussetzung für sicheres Arbeiten ist die Einhal- tung aller angegebenen Sicherheitshinweise und Handlungsanwei- sungen.

  • Seite 6: Bedeutung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Allgemeines Aufbau der Sicherheits- und Alle Sicherheits- und Warnhinweise bestehen aus: Warnhinweise Dem Gefahrenzeichen und dem Signalwort Angaben zur Art der Gefahr Angaben zur Quelle der Gefahr Angaben zu möglichen Folgen bei Missachtung der Gefahr Maßnahmen zur Abwehr der Gefahr...

  • Seite 7: Eg-Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: – Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: – Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen Dr. York Falkenberg Geschäftsführer...

  • Seite 8: Quality-Control Aufkleber

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Allgemeines Quality-Control Aufkleber Der Quality-Control Aufkleber beinhaltet folgende Angaben: Bestätigt CE gemäß EU Richtlinien Serial-No/Seriennummer Controller/Unterschrift Control-Datum Abb. 2: Quality-Control Aufkleber Bestimmungsgemäße Verwendung 1.8.1 Verwendungszweck Armaturenblock Der Armaturenblock ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert.
  • Seite 9 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.8.3 Verwendungszweck Durchflussmesser HINWEIS Anwendungsbereich! Der Durchflussmesser dient der Volumenmessung von durchsichtigen Flüssigkeits- und Gasströmen in geschlos- senen Rohrleitungen. Optional kann der Durchfluss- messer auch zur Durchflussüberwachung eingesetzt werden.

  • Seite 10: Verwendungszweck Luftkompressor

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.8.5 Verwendungszweck Luftkompressor Der Luftkompressor ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. HINWEIS Der Luftkompressor ist ausschließlich zur Erzeugung von Druckluft bestimmt und ist nur mit angeschlossenem Arbeitsgerät zu verwenden.

  • Seite 11: Allgemeines Aufstellen Des Luftkompressors

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.8.5.2 Allgemeines Aufstellen des Luftkompressors Der Luftkompressor entspricht den nationalen und internationalen Sicherheitsbestimmungen und kann daher auch in feuchten Räumen bzw. im Freien verwendet werden. Plätze mit möglichst sauberer und trockener Luft sollen bevorzugt werden.
  • Seite 12 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Technische Daten Technische Daten Allgemeine Angaben 1.300 Abb. 3: Maßblatt in mm Angabe Wert Einheit Leergewicht ca. 224 / 253 Länge 1.300 Breite Höhe 1.510 Einzelgewichte Angabe Wert Einheit Pumpenmotor mit Materialbe- hälter und Pumpe...

  • Seite 13: Technische Daten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Technische Daten Anschlusswerte Wasseranschluss Angabe Wert Einheit Betriebsdruck, mindestens Anschluss ¾ Zoll Abb. 4: Wasseranschluss Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2 - 45 °C Relative Luftfeuchte, maximal Dauer...

  • Seite 14: Leistungswerte Pumpeneinheit Sd 6-3 Slimline

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Technische Daten Leistungswerte Pumpeneinheit D 7–2,5 Pumpenleistung D 7–2,5 Angabe Wert Einheit Förderleistung, ca. l/min bei 385 U/min Betriebsdruck, maximal Körnung maximal Förderweite , max. bei 25 mm Ø...

  • Seite 15: Emv Prüfung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Technische Daten EMV Prüfung Die Maschine ist EMV geprüft und erfüllt die strengen Anforderungen der EMV-Richtlinie Filterklasse B. Der Schaltschrank ist mit einem Netzfilter ausgestattet. Seite 15 / 76...
  • Seite 16 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Sicherheitshinweise für den Transport Unsachgemäßer Transport HINWEIS Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung sowie...

  • Seite 17: Transport, Verpackung Und Lagerung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Trans- portschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen.

  • Seite 18: Motorkippflansch Schließen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Motorkippflansch schließen VORSICHT Quetschgefahr am Motorkippflansch! Beim Schließen des Motorkippflansches besteht Quetsch- gefahr. Nicht in den Schließbereich des Motorkippflansches fassen. 1. Motorkippflansch (1) schließen und mit dem Schnellverschluss (2) verriegeln.

  • Seite 19: Transport Der Bereits Im Betrieb Befindlichen Maschine

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transport der bereits im Betrieb befindlichen Maschine VORSICHT Verletzungsgefahr durch austretenden Mörtel! Gesicht und Augen können verletzt werden. Deshalb: Vor dem Öffnen der Kupplungen sicherstellen, dass die Schläuche drucklos sind (Anzeige am Mörteldruck-...
  • Seite 20 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung Beschreibung Übersicht 11 10 9 Abb. 8: Übersicht über die Baugruppen Motorschutzbügel Pumpenmotor Anschluss Pumpenmotor Schnellverschluss Schiebegriff Kunststoffseitenverkleidung Wasserentnahmeventil Rad mit Stahlfelge Doppelstopp-Lenkrolle [10] Anschluss Druckluft für das Spritzgerät [11] Wassereingang [12] Anschluss für Mörtelschlauch...

  • Seite 21: Beschreibung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.1.1 Übersicht von hinten Luftkompressor (DELTA 2 oder COMP M-250) Wasserdurchflussmesser (Wasserarmatur) Schaltschrank Abb. 9: Übersicht von hinten Kurzbeschreibung RITMO XL FC-230V Die neue und kompakte Mischpumpe RITMO XL mit 230V Wechselstrom-Antrieb, speziell entwickelt zum Pumpen, Verspritzen und Auftragen von maschinengängigen Trockenmörteln, pastösen...

  • Seite 22: Einsatzgebiete

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung Einsatzgebiete Für pumpfähige Wertrockenmörtel, wie: Gipsputze Kalk-Gips-Putze Zementputze Kalkputze Fangomassen Dämmputze Schlitzmörtel Armier- und Klebemörtel Fließestriche Mauermörtel …. und vieles mehr Fließfähigkeit/Fördereigenschaft Die Pumpeneinheit SD 6–3 SLIMLINE ist bis 20 bar Betriebsdruck einsetzbar.

  • Seite 23: Mischrohr Mit Materialbehälter

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.4.1 Mischrohr mit Materialbehälter Mischrohr mit Materialbehälter, Pumpeneinheit und Pumpenmotor. Der Pumpenmotor mit Kippflansch kann zum Transport auch vom Mischrohr abgenommen werden. Abb. 11: Baugruppe Materialbehälter 4.4.2 Fahrgestell mit Kompressor und Schaltschrank Fahrgestell mit Wasserarmatur, Schaltschrank und Kompressor.
  • Seite 24 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung [12] Schuko-Anbausteckdose für Anschluss Luftkompressor Abb. 13: Baugruppe Schaltschrank 4.4.4 Schaltschrank 230V 60Hz Blindstecker/Anschluss für Fernsteuerung Drucktaster Steuerspannung "EIN/AUS" Wasservorlauftaste Hauptstromanschluss Kontrollleuchte rot, Motorschutzschalter ausgelöst Wahlschalter Kompressor "EIN/AUS"...

  • Seite 25: Trockenlaufender Luftkompressor

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.4.5.2 Luftkompressor Luftkompressor DELTA 2 230V mit Druckabschaltung Abb. 16: Luftkompressor 4.4.5.2.1 Trockenlaufender Luftkompressor Absolutes ölfreies laufen Vorteil: Hohe Laufleistung, kein Ausfall durch Verschleiß, wie z. B. bei einem Membrankompressor, da der Verschleiß...

  • Seite 26: Anschlüsse Von Wasser Und Luft

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung Anschlüsse von Wasser und Luft Wasserentnahmeventil Anschluss Luft zum Spritzgerät Anschluss Wasserversorgung vom Netz Anschluss Mörtelschlauch am Mörteldruckmanometer Wasseranschluss von der Wasserarmatur zum Mischrohr Abb. 18: Anschlüsse Betriebsarten...
  • Seite 27 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung Wahlschalter Druckerhöhungspumpe Die Druckerhöhungspumpe kann in drei verschiedenen Betriebsarten betrieben werden. Schalterstellung "0": Die Druckerhöhungspumpe ist ausgeschaltet (z. B. wenn der Wasserdruck kontinuierlich 2,5 bar beträgt). Schalterstellung "AUTO" (rechts): Die Druckerhöhungspumpe läuft synchron zur Mischpumpe.
  • Seite 28 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung Zubehör ROTOMIX D-Pumpen kpl. mit 35-er Kupplung Art.-Nr. 20118000 Nachmischer zum besseren Aufschließen und Durchmischen des Materials. Direktantrieb durch Zapfen des Rotors. Inhalt ca. 1,2 l. Gleichmäßigere Konsistenz.
  • Seite 29 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Beschreibung Übergabehaube RITMO XL Art.-Nr. 00201620 Adapterkabel Stecker 16A, 3 Ph, 230 V Schuko/Kupplung Art.-Nr. 00208091 Verlängerungskabel 3 x 2,5 mm², BLU 3-16 A | BLA 2-16 A - 25 m Art.-Nr.
  • Seite 30 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Bedienung Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen.

  • Seite 31: Sicherheitsregeln

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.1 Sicherheitsregeln VORSICHT Bei allen Arbeiten die regionalen Sicherheitsregeln für Mörtelförder- und Mörtelspritzmaschinen beachten! 5.1.2 Maschine überwachen WARNUNG Zugang unbefugter Personen! Die Maschine darf nur im überwachten Zustand betrieben werden.

  • Seite 32: Prüfung Durch Maschinenführer

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.4 Mörteldruckmanometer WARNUNG Zu hoher Betriebsdruck! Maschinenteile können unkontrolliert aufspringen und den Bediener verletzen. Die Maschine nicht ohne Mörteldruckmanometer betreiben. Nur Mörtelschläuche mit einem zugelassenen Betriebsdruck von mindestens 40 bar betreiben.

  • Seite 33: Maschine Aufstellen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.2 Maschine aufstellen 1. Feststellrolle vor Inbetriebnahme der Maschine arretieren. 2. Die Maschine standsicher auf einer ebenen Fläche aufstellen und gegen ungewollte Bewegungen sichern. Die Maschine weder kippen noch wegrollen.

  • Seite 34: Anschließen Der Einzelnen Anschlussstecker

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung WARNUNG Es dürfen keine Kabeltrommeln verwendet werden! Wird mit dem Adapterkabel gearbeitet, muss der vorge- gebene Querschnitt unbedingt eingehalten werden. Die Arbeit mit Kabeltrommeln ist nicht zulässig, genauso wie der Anschluss des Adapterkabels am Hauptstroman- schluss der Maschine.

  • Seite 35: Schmutzfängersieb Prüfen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.4 Schmutzfängersieb prüfen 1. Messingsiebtasse (1) mit Ablasshahn vom Druckminderer abschrauben. 2. Überprüfen, ob das Schmutzfängersieb (2) im Druckminderer sauber ist. Sieb für Druckminderer: Art.-Nr. 20156000 3. Messingsiebtasse (1) wieder anschrauben.

  • Seite 36: Anschluss Wasser Vom Wasserfass

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.5.1 Anschluss Wasser vom Wasserfass Art.-Nr. der Druckerhöhungspumpe AV1000/1 (1): 00493686 Die angeschlossene Druckerhöhungspumpe stellt den benötigten Wasserdruck von mindestens 2,5 bar sicher. HINWEIS Beim Arbeiten aus dem Wasserfass muss der Saugkorb mit Filtersieb Art.-Nr.

  • Seite 37: Wassermenge Einstellen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6.1 Wassermenge einstellen 1. Nadelventil (1) komplett schließen. 2. Wasserentnahmeventil (2) öffnen, bis das Wasser blasenfrei austritt, anschließend wieder schließen 3. Zum Einstellen der Wassermenge die Wasservorlauftaste (3) drücken.

  • Seite 38: Mörtelschlauch Anschließen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.7 Mörtelschläuche 5.3.7.1 Mörtelschläuche vorbereiten 1. Putzstück (1) am Wasserentnahmeventil (2) anschließen. 2. Mörtelschlauch (3) am Putzstück (2) anschließen. 3. Wasserentnahmeventil (2) öffnen und Mörtelschlauch (3) wässern. 4. Mörtelschlauch und Putzstück wieder abnehmen und voneinander trennen.

  • Seite 39: Druckluftversorgung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 4. Wahlschalter Pumpenmotor (3) auf Stellung "rechts" schalten. 5. Die Maschine so lange laufen lassen, bis am Mörtelschlauchende der Tapetenkleister vollständig ausgetreten ist. 6. Tapetenkleister mit geeignetem Behältnis auffangen und vorschriftsmäßig entsorgen.

  • Seite 40: Luftkompressor Einschalten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.8.3 Luftkompressor einschalten 1. Wahlschalter Luftkompressor (1) auf Stellung "1" schalten. Es ist auch möglich die Maschine ohne Druckluft zu betreiben, z. B. zum Pumpen von Estrich. Dazu den Kompressor am Wahlschalter ausschalten und die Maschine ohne Spritzgerät betreiben.

  • Seite 41: Druckerhöhungspumpe (Zubehör)

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Beschickung mit Einblashaube Art.-Nr. 20600213 Die Einblashaube auf den Adapter Befestigung Einblashaube RITMO XL Art.-Nr. 00201619 montieren. Auf dichte Verbindung achten. WARNUNG Während der pneumatischen Förderung, die Maschine nicht öffnen.

  • Seite 42: Stillsetzen Im Notfall

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.10.2 Inbetriebnahme Druckerhöhungspumpe Vor dem Betrieb der Pumpe die folgenden Hinweise beachten. Die Pumpe muss in horizontaler Position aufgestellt werden. Vor der Inbetriebnahme müssen sowohl die Saugleitung an Position 1 als auch die Druckleitung an Position 2 angeschlossen werden.
  • Seite 43 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Im Gefahrenfall wie folgt vorgehen: 1. Sofort den Hauptschalter ausschalten. 2. Hauptschalter gegen Wiedereinschalten sichern. 3. Verantwortlichen am Einsatzort informieren. 4. Bei Bedarf Arzt und Feuerwehr alarmieren. 5. Personen aus der Gefahrenzone bergen, Erste-Hilfe-Maßnahmen einleiten.

  • Seite 44: Maschine Mit Material Einschalten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.5.2 Maschine mit Material einschalten 1. Hauptschalter (1) auf Stellung "ON" drehen. 2. Grünen Drucktaster (2) Steuerspannung "EIN" betätigen. 3. Sackware in den Materialbehälter geben. Bei der Erstbefüllung mit Sackware, die Hälfte des ersten Sackes langsam in den Materialbehälter rieseln lassen!

  • Seite 45: Mörtel Auftragen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Mörtel auftragen WARNUNG Verletzungsgefahr durch austretenden Mörtel! Austretender Mörtel kann zu Verletzungen an Augen und Gesicht führen. Niemals in das Spritzgerät schauen. Immer Schutzbrille tragen. Immer so aufstellen, dass man nicht von austretendem Mörtel getroffen wird.

  • Seite 46: Arbeitsunterbrechung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Arbeitsunterbrechung HINWEIS Generell die Abbindezeit des zu verarbeitenden Materials beachten: Anlage und Mörtelschläuche in Abhängigkeit von der Abbindezeit des Materials und der Länge der Unterbre- chung reinigen (Außentemperatur dabei beachten).

  • Seite 47: Luftkompressor Ausschalten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 2. Wahlschalter Pumpenmotor (2) auf Stellung "0" schalten. Abb. 61: Maschine ausschalten Luftkompressor ausschalten 1. Wahlschalter Luftkompressor (1) auf Stellung "0" schalten. 2. Lufthahn am Spritzgerät öffnen, damit der Restdruck entweichen kann.

  • Seite 48: Maßnahmen Bei Stromausfall

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.11 Maßnahmen bei Stromausfall Hauptschalter auf Stellung "OFF" 1. Lufthahn am Spritzgerät schließen. 2. Den Hauptschalter auf Stellung "OFF" drehen. 3. Luftkompressor ausschalten. 4. Von Fachpersonal den Stromanschluss überprüfen lassen.

  • Seite 49: Maschine Nach Stromausfall Wieder Einschalten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.11.2 Maschine nach Stromausfall wieder einschalten HINWEIS Die Maschine ist mit einer Wiederanlaufsperre ausge- rüstet. Bei Stromausfall ist diese wie folgt einzuschalten. 1. Lufthahn am Spritzgerät schließen. 2. Hauptschalter (1) auf Stellung "ON" drehen.

  • Seite 50: Wasserarmatur Trocken Blasen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5. Mischwendel (4) aus dem Mischrohr nehmen. Abb. 68: Mischwendel entnehmen 6. Ablasshähne (5) am Armaturenblock öffnen. 7. Wasser ablaufen lassen und Ablasshähne wieder schließen. HINWEIS Darauf achten, dass das Wasser vollständig aus der Wasserarmatur entweicht.

  • Seite 51: Arbeitsende/Maschine Reinigen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 2. Hauptschalter (3) auf Stellung "ON" drehen. 3. Grünen Drucktaster (4) Steuerspannung "EIN" betätigen. 4. Wahlschalter Luftkompressor (5) auf Stellung "1" schalten. 5. Wasservorlauftaste (6) ca. 10 Sekunden lang gedrückt halten.

  • Seite 52: Mörtelschlauch Abkuppeln Und Reinigen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.3 Mörtelschlauch abkuppeln und reinigen Mörtelschlauch abkuppeln 1. Am Mörteldruckmanometer (1) prüfen, ob der Mörteldruck auf „0 bar“ abgefallen ist. WARNUNG Überdruck auf der Maschine! Abb. 72: Mörtelschlauch abkuppeln Beim Öffnen von Maschinenteilen können diese unkon-...

  • Seite 53: Wasserschlauch Anschließen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.4 Wasserschlauch anschließen 1. Wasserschlauch (1) am Mischrohr anschließen. Abb. 75: Wasserschlauch anschließen 5.13.5 Mischrohr reinigen HINWEIS Im Materialbehälter und im Mischrohr darf kein Material mehr vorhanden sein. Während der Reinigungsarbeiten darf das Schutzgitter nicht abgenommen werden.

  • Seite 54: Mischrohrreiniger Einsetzen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.5.1 Mischrohrreiniger einsetzen 1. Mischrohrreiniger (1) und Reinigerwelle aus der Haltevorrichtung entnehmen und ins Mischrohr einsetzen. Mischrohrreiniger (1) mit den Schabern nach unten ins Mischrohr einsetzen. Abb. 78: Mischrohrreiniger einsetzen...

  • Seite 55: Gummimischzone Reinigen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Mischrohr reinigen VORSICHT Quetschgefahr am Motorkippflansch! Beim Schließen des Motorkippflansches besteht Quetsch- gefahr. Nicht in den Schließbereich des Motorkippflansches fassen. Abb. 80: Motorkippflansch schließen 1. Motorkippflansch mit Getriebemotor (1) schließen.

  • Seite 56: Mischwendel Einsetzen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 4. Gummimischzone aus dem Materialbehälter ziehen und reinigen. 5. Gummimischzone und Pumpeneinheit nach der Reinigung wieder einsetzen bzw. anbauen. 6. Auf richtigen Sitz der Teile achten. HINWEIS Zusammengebaute Pumpe (Rotor in Stator) nur wenige Tage lagern, da sich Rotor und Stator bei längerer Lage-...

  • Seite 57: Verhalten Bei Störungen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14 Verhalten bei Störungen Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln.

  • Seite 58: Störungsanzeigen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.3 Störungsanzeigen Folgende Einrichtung zeigt Störung an: Pos. Leuchtsignal Beschreibung Kontrollleuchte rot Leuchtet bei Störung Motorschutz- schalter. → Motorschutzschalter überprüfen Abb. 85: Störungsanzeigen Kontrollleuchte Leuchtet bei falscher Drehrichtung des gelb Motors.

  • Seite 59: Störungstabelle

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.4 Störungstabelle Störung Mögliche Ursache Fehlerbehebung Behebung durch Maschine Wasserdruck zu niedrig Wasserzuleitung überprüfen, Bediener/ läuft nicht an Schmutzfängersiebe säubern Servicetechniker Wasser Manometer zeigt weniger als 2,2 Druckerhöhungspumpe...
  • Seite 60 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Störung Mögliche Ursache Fehlerbehebung Behebung durch Nadelventil zugedreht Nadelventil aufdrehen Bediener Kabel zum Magnetventil defekt Kabel zum Magnetventil Servicetechniker erneuern Pumpenmotor Pumpenmotor defekt Pumpenmotor austauschen Servicetechniker läuft nicht an...

  • Seite 61: Schlauchverstopfungen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Störung Mögliche Ursache Fehlerbehebung Behebung durch Mörtelschlauchinnenwand defekt Mörtelschlauch ersetzen Bediener Rotor zu tief im Druckflansch Druckflansch ersetzen Servicetechniker Keine Original PFT-Ersatzteile Original PFT-Ersatzteile Servicetechniker verwenden Mörtelfluss Schlechte Mischung im Misch-...

  • Seite 62: Beseitigen Von Schlauchverstopfern

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Ursachen hierfür können sein Stark verschlissene Mörtelschläuche Schlecht geschmierte Mörtelschläuche Restwasser im Mörtelschlauch Zusetzen des Druckflansches Starke Verjüngung an den Kupplungen Knick im Mörtelschlauch Undichtheiten an den Kupplungen Schlecht pumpbar und entmischte Materialien Vorschädigung des...

  • Seite 63: Stopfer Löst Sich Nicht

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Schaltschrank 60Hz 1. Hauptwendeschalter (1) auf Stellung "0" drehen. 2. Metallbügel (2) in die entgegengesetzte Richtung schieben. 3. Hauptwendeschalter (1) auf Stellung "I" drehen. 4. Wahlschalter Druckerhöhungspumpe (3) auf Stellung "0" schalten.

  • Seite 64: Maschine Nach Gelöstem Stopfer Wieder Einschalten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung HINWEIS Mörtelschläuche sofort reinigen. Abb. 89: Kupplung lösen 3. Kupplungsverbindungen mit reißfester Folie abdecken. 4. Nockenhebel (3) und Schlauchverbindungen lösen. 5. Verstopfung durch Klopfen oder Schütteln an der Stelle des Stop- fers lösen.
  • Seite 65 Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Bedienung Schaltschrank 60Hz 1. Hauptwendeschalter (1) auf Stellung "0" drehen. 2. Metallbügel (2) in die entgegengesetzte Richtung schieben. 3. Hauptwendeschalter (1) auf Stellung "I" drehen. 4. Maschine über grünen Drucktaster (3) Steuerspannung "EIN"...

  • Seite 66: Wartung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung Wartung Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Wartungsarbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder ausschließlich durch den Hersteller ausgeführt werden.

  • Seite 67: Anschlusskabel Entfernen

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung 6.1.1 Anschlusskabel entfernen Elektrische Anlage WARNUNG Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen.

  • Seite 68: Wartungsplan

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung Wartungsplan In den nachstehenden Abschnitten sind die Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erfor- derlich sind. Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu erkennen ist, die erforderlichen Wartungsintervalle entsprechend den tatsächlichen Verschleißerscheinungen verkürzen.

  • Seite 69: Luftfilter Kompressor

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung 6.4.2 Luftfilter Kompressor Ausführung durch einen Servicetechniker 1. Blenden (1 & 2) abschrauben. 2. Filterrahmen (3) entnehmen. 3. Filterrahmen von der Innenseite zur Außenseite durchblasen oder ausklopfen. 4. Bei starker Verschmutzung Filter erneuern.

  • Seite 70: Schmutzfängersieb Im Druckminderer

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung 6.4.5 Schmutzfängersieb im Druckminderer Ausführung durch einen Servicetechniker 1. Verschlusskappe (1) vom Druckminderer abschrauben. 2. Schmutzfängersieb (2) entnehmen und reinigen (monatlich). 3. Bei starker Verschmutzung Schmutzfängersieb erneuern. 4. Schmutzfängersieb einsetzen und Verschlusskappe aufschrauben.

  • Seite 71: Einstellwert Druckschalter Luftkompressor

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung 6.4.8 Einstellwert Druckschalter Luftkompressor Luftkompressor Luftkompressor schaltet "EIN" schaltet "AUS" Kompressor 2,4 bar 3,2 bar Abb. 100: Druckabschaltung Luftkom- pressor 6.4.9 Sicherheitsventil Luftkompressor 1. Prüfen, ob das Sicherheitsventil am Luftkompressor bei 4,0 bar gegen eine vollkommen geschlossene Luftleitung öffnet.

  • Seite 72: Ersatzteillisten

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Wartung Die Unterlagen zur Sachkundigenprüfung finden Sie im Internet unter www.pft.net. DOKUMENTEN CENTER Den Dokumenten Center unter Service → Downloads öffnen. Dort die Kategorie Sachkundigenprüfung auswählen, um zu allen relevanten Prüfunterlagen zu gelangen.

  • Seite 73: Demontage

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Demontage Demontage Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. Sicherheit Personal Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden.

  • Seite 74: Demontage

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Demontage Demontage Zur Aussonderung Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespei- cherte Restenergien entladen.

  • Seite 75: Entsorgung

    Mischpumpe RITMO XL FC-230V / Teil 2 Übersicht, Bedienung und Service Entsorgung Entsorgung Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile der Wiederverwertung zuführen: Metalle verschrotten. Kunststoffelemente zum Recycling geben. Übrige Komponenten nach Materialbeschaffenheit sortiert entsorgen. HINWEIS Umweltschäden durch falsche Entsorgung! Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehand-...
