Mischpumpe RITMO L / RITMO M Übersicht – Bedienung
Arbeitsende / Reinigen

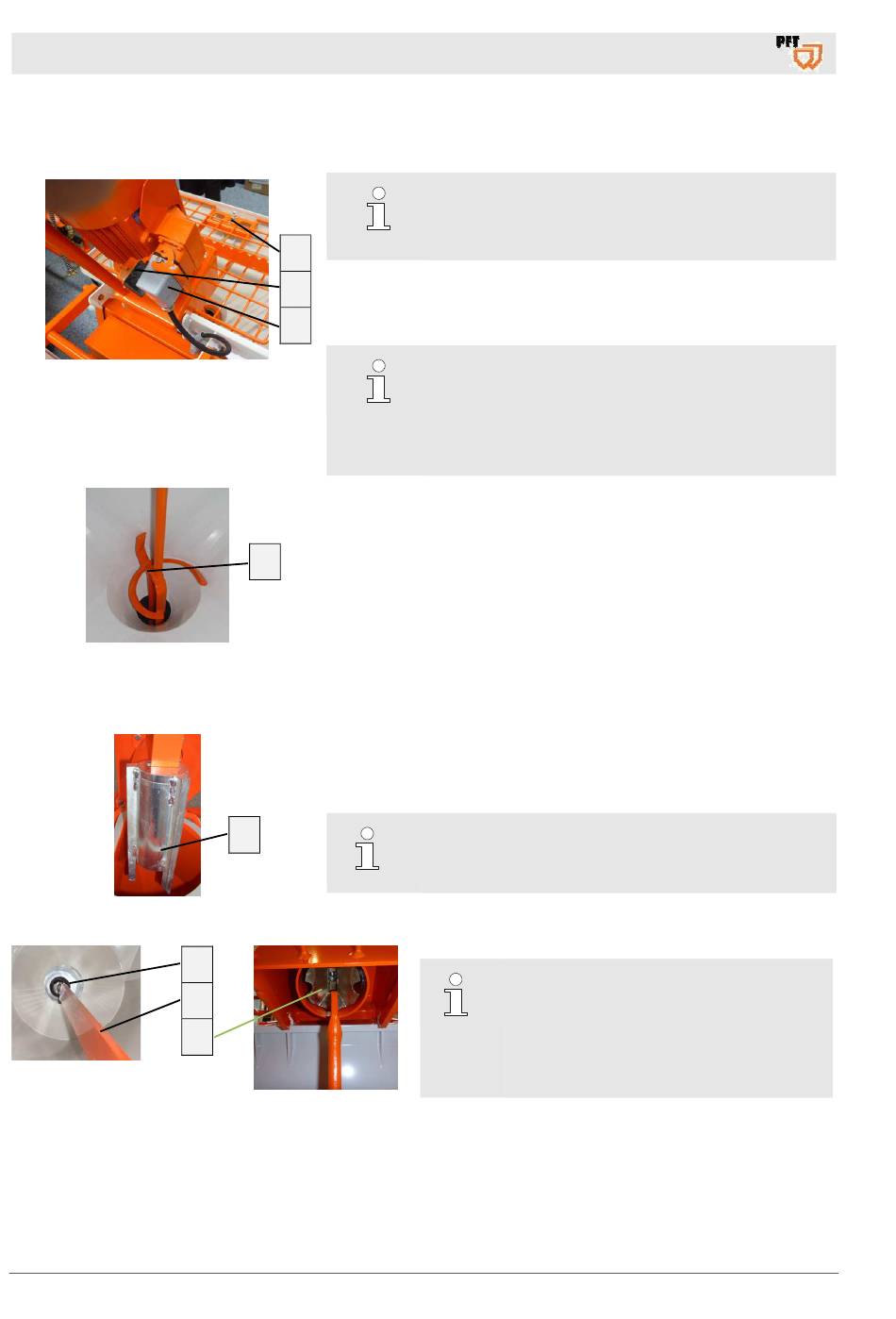

44.7 Mischrohr reinigen

Abb. 91: Motorkippflansch öffnen
Abb. 92: Mischwendel entnehmen

44.8 Mischrohrreiniger einsetzen

Abb. 93: Mischrohrreiniger einsetzen
Abb. 94: Sitz der Reinigerwelle
58
2
1. 10-poligen Stecker (1) abziehen.
3
2. Mutter (2) am Schutzgitter lösen und mit Motor nach hinten
1
kippen.
4
3. Mischwendel (4) entnehmen und reinigen.
4. Mischzone mit Spachtel reinigen.
1. Reinigerwelle und Mischrohrreiniger (1) in das Mischrohr
einsetzen.
1
3
2
4
HINWEIS!
Im Materialbehälter und im Mischrohr darf kein
Material mehr vorhanden sein.
HINWEIS!
Bei Reinigungsarbeiten und beim Transport des
Motors muss das
Schutzdeckel (3) verschlossen werden (Schutz vor
Feuchtigkeit).
HINWEIS!
Mischrohrreiniger (1) mit den Schabern nach unten
einsetzen.
HINWEIS!
Beim Einsetzen
darauf achten, dass die Reinigerwelle
(2) im Kopf des Rotors (3) und beim
schließen des Motorflansches richtig in
die Mitnehmerklaue (4) eingreift.
Anbaugehäuse mit
der Reinigerwelle
2016-02-02
dem
