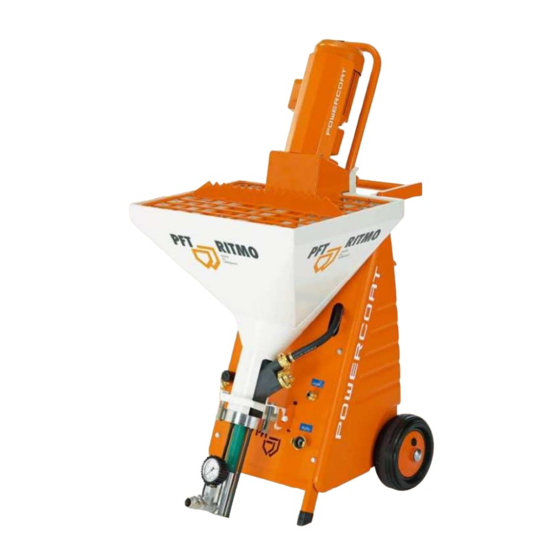

PFT RITMO POWERCOAT Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. PFT Anleitungen
  4. Pumpen
  5. RITMO POWERCOAT
  6. Betriebsanleitung

PFT RITMO POWERCOAT Betriebsanleitung

230 v; teil 2 eg konformitätserklärung übersicht; bedienung; ersatzteillisten;
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
2018-04-24

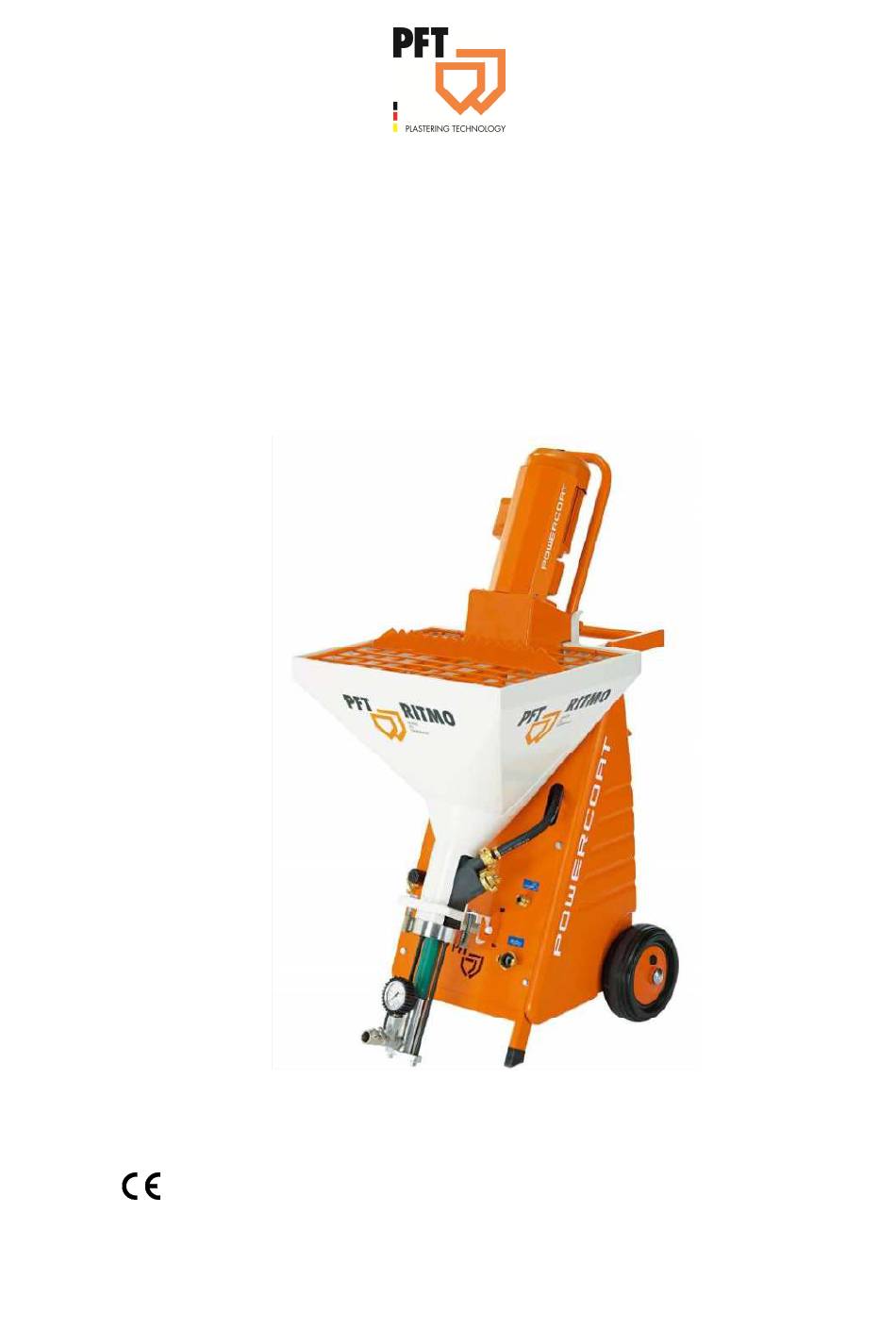

Betriebsanleitung
RITMO POWERCOAT 230V
Teil 2 EG Konformitätserklärung
Übersicht – Bedienung – Ersatzteillisten
Artikelnummer der Betriebsanleitung: 00 09 07 41
Artikelnummer der Stückliste-Maschine: 00 09 85 42
Vor Beginn aller Arbeiten Betriebsanleitung lesen!

Werbung

Inhaltsverzeichnis
