PFT RITMO FC-400V double mix Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. PFT Anleitungen
  4. Pumpen
  5. RITMO FC-400V double mix
  6. Betriebsanleitung

PFT RITMO FC-400V double mix Betriebsanleitung

Mischpumpe teil 2 übersicht, bedienung und service
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung

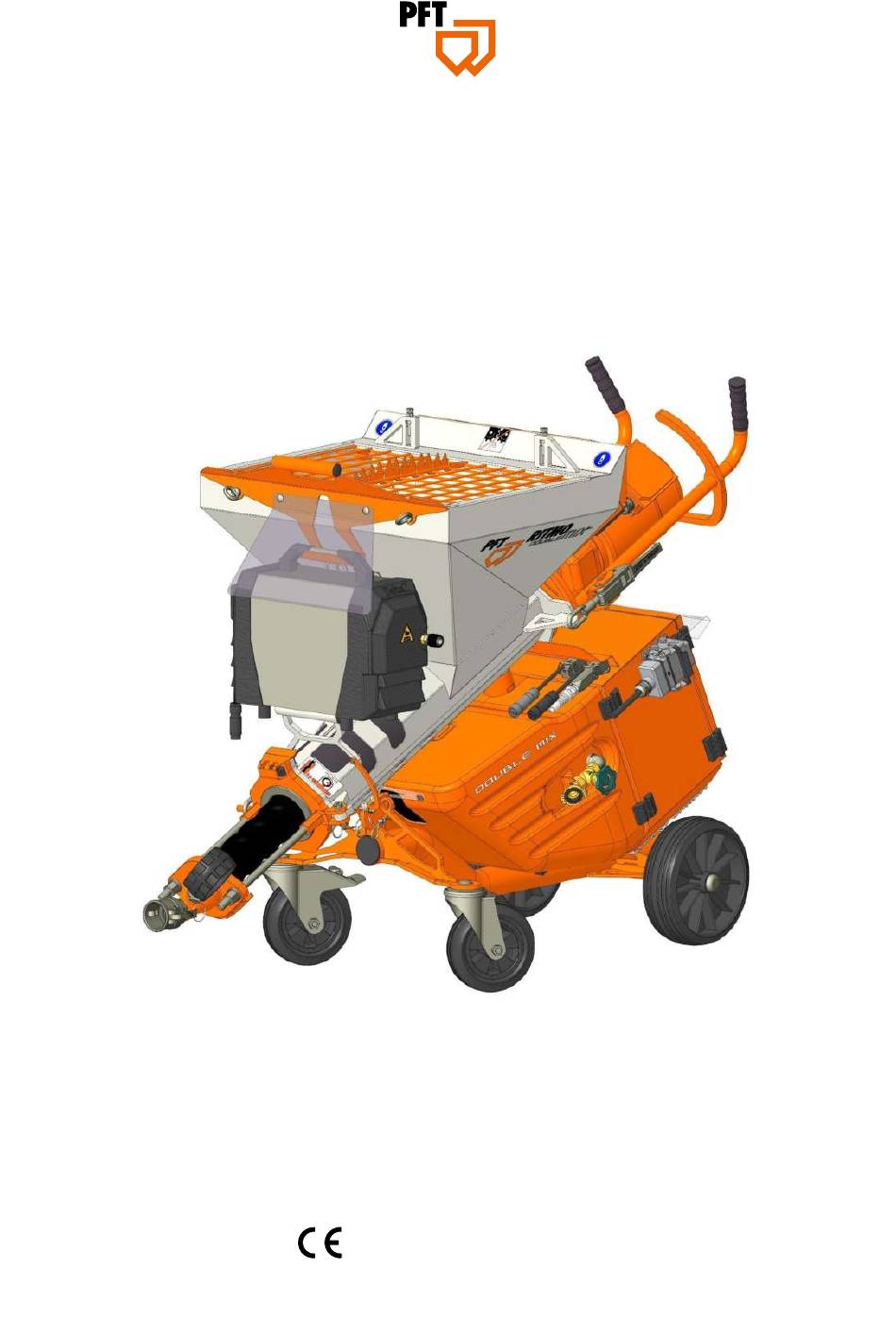

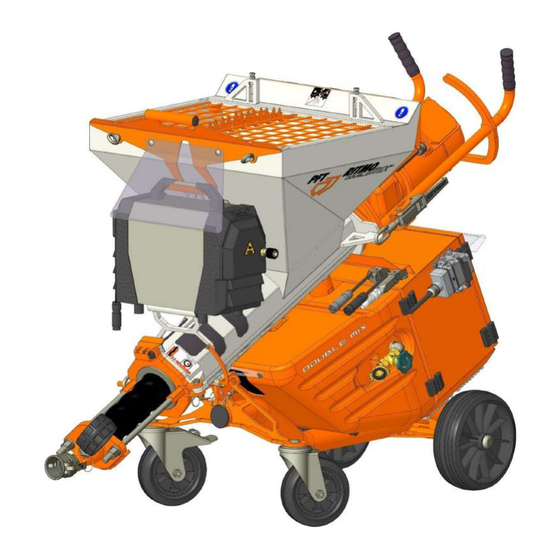

Mischpumpe RITMO double mix
Teil 2 Übersicht, Bedienung und Service
Art.-Nr. der Betriebsanleitung:
RITMO FC-400V double mix 400 V, 3 Ph, 50 Hz, 6,05 kW
RITMO 400V double mix 400 V, 3 Ph, 50 Hz, 6,05 kW
00656592
Art.-Nr.: 00651176
Art.-Nr.: 00701700
Vor Beginn aller Arbeiten Betriebsanleitung lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT RITMO FC-400V double mix

Inhaltszusammenfassung für PFT RITMO FC-400V double mix

  • Seite 1 Mischpumpe RITMO double mix Teil 2 Übersicht, Bedienung und Service Art.-Nr. der Betriebsanleitung: 00656592 RITMO FC-400V double mix 400 V, 3 Ph, 50 Hz, 6,05 kW Art.-Nr.: 00651176 RITMO 400V double mix 400 V, 3 Ph, 50 Hz, 6,05 kW Art.-Nr.: 00701700...
  • Seite 2 Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Impressum Impressum Herausgeber Knauf PFT GmbH & Co. KG Postfach 60 ▪ 97343 Iphofen Einersheimer Straße 53 ▪ 97346 Iphofen Deutschland Dokumentenname 00656592_1.0_DE Originalbetriebsanleitung Erstausgabe-Datum 10.2022 Änderungs-Datum Copyright Weitergabe sowie Vervielfältigungen dieses Dokuments, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich...
  • Seite 3 Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Inhaltsverzeichnis Inhaltsverzeichnis Baugruppenbeschreibung....1 Allgemeines..........4.5.1 Materialbehälter mit Pumpenmotor Informationen zur Betriebsanleitung. und Pumpeneinheit......Aufteilung.......... 4.5.2 Pumpenmotor........Darstellung von Sicherheits- und 4.5.3 Fahrgestell........Warnhinweisen......... 4.5.4 Pumpeneinheit........Anleitung zum späteren Gebrauch 4.5.5 Schaltschrank........

  • Seite 4: Inhaltsverzeichnis

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Inhaltsverzeichnis 5.10 Maschine ausschalten...... Ersatzteillisten........5.11 Pastöses Material verarbeiten..6.7.1 Zubehör..........5.11.1 Empfohlenes Zubehör für pastöses 7 Demontage..........Material..........Sicherheit.......... 5.11.2 Wasserzufuhr deaktivieren....Demontage........5.11.3 Pastöses Material verarbeiten..5.12 Maßnahmen bei Wasserausfall..

  • Seite 5: Allgemeines

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Allgemeines Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der Maschine. Voraussetzung für sicheres Arbeiten ist die Einhal- tung aller angegebenen Sicherheitshinweise und Handlungsanwei- sungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

  • Seite 6: Bedeutung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Allgemeines Aufbau der Sicherheits- und Alle Sicherheits- und Warnhinweise bestehen aus: Warnhinweise Dem Gefahrenzeichen und dem Signalwort Angaben zur Art der Gefahr Angaben zur Quelle der Gefahr Angaben zu möglichen Folgen bei Missachtung der Gefahr Maßnahmen zur Abwehr der Gefahr Gefahren- Signalwort...

  • Seite 7: Eg-Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: – Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: – Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen Dr. York Falkenberg Geschäftsführer...

  • Seite 8: Quality-Control Aufkleber

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Allgemeines Quality-Control Aufkleber Der Quality-Control Aufkleber beinhaltet folgende Angaben: Bestätigt CE gemäß EU Richtlinien Serial-No/Seriennummer Controller/Unterschrift Control-Datum Abb. 2: Quality-Control Aufkleber Bestimmungsgemäße Verwendung 1.8.1 Verwendungszweck Armaturenblock Der Armaturenblock ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert.
  • Seite 9 Betreiber. 1.8.4 Verwendungszweck Druckerhöhungspumpe HINWEIS Die PFT Druckerhöhungspumpe dient nur zum Pumpen von sauberem Wasser, von verhältnismäßig mit Unrein- heiten geladenem Wasser und chemisch nicht aggres- siven Flüssigkeiten empfohlen. Medien mit faserigen und abrasiven Bestandteilen sind zu vermeiden.

  • Seite 10: Verwendungszweck Luftkompressor

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.8.5 Verwendungszweck Luftkompressor Der Luftkompressor ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. HINWEIS Der Luftkompressor ist ausschließlich zur Erzeugung von Druckluft bestimmt und ist nur mit angeschlossenem Arbeitsgerät zu verwenden.

  • Seite 11: Allgemeines Aufstellen Des Luftkompressors

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Allgemeines 1.8.5.2 Allgemeines Aufstellen des Luftkompressors Der Luftkompressor entspricht den nationalen und internationalen Sicherheitsbestimmungen und kann daher auch in feuchten Räumen bzw. im Freien verwendet werden. Plätze mit möglichst sauberer und trockener Luft sollen bevorzugt werden.
  • Seite 12 Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Technische Daten Technische Daten Allgemeine Angaben 1.750 1.360 Abb. 3: Maßblatt in mm Angabe Wert Einheit Leergewicht ca. Länge mit Pumpeneinheit 1.750 Länge ohne Pumpeneinheit 1.360 Breite Höhe 1.145 Einzelgewichte Angabe Wert...

  • Seite 13: Technische Daten

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Technische Daten Anschlusswerte Wasser Angabe Wert Einheit Betriebsdruck, mindestens Anschluss ½ Zoll Abb. 4: Wasseranschluss Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2 - 45 °C Relative Luftfeuchte, maximal Dauer Angabe Wert Einheit...
  • Seite 14 Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Technische Daten Schallleistungspegel Garantierter Schallleistungspegel L 78 dB(A) Vibrationen Gewichteter Effektivwert der Beschleunigung, dem die oberen Körper- gliedmaßen ausgesetzt sind <2,5 m/s² EMV Prüfung Die Maschine ist EMV geprüft und erfüllt die strengen Anforderungen der EMV-Richtlinie Filterklasse B.

  • Seite 15: Transport, Verpackung Und Lagerung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Sicherheitshinweise für den Transport Unsachgemäßer Transport HINWEIS Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung sowie innerbetrieblichem Transport vorsichtig vorgehen und die Symbole und Hinweise auf der Verpackung...

  • Seite 16: Verpackung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Trans- portschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen. Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs vermerken.

  • Seite 17: Motorkippflansch Schließen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Motorkippflansch schließen VORSICHT Quetschgefahr am Motorkippflansch! Beim Schließen des Motorkippflansches besteht Quetsch- gefahr. Nicht in den Schließbereich des Motorkippflansches fassen. Abb. 5: Motorkippflansch schließen 3.4.1 Schnellverschluss vor dem Transport schließen VORSICHT Generell darauf achten, dass die Schnellverschlüsse...

  • Seite 18: Transport Der Bereits Im Betrieb Befindlichen Maschine

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Transport, Verpackung und Lagerung Transport der bereits im Betrieb befindlichen Maschine VORSICHT Verletzungsgefahr durch austretenden Mörtel! Gesicht und Augen können verletzt werden. Deshalb: Vor dem Öffnen der Kupplungen sicherstellen, dass die Schläuche drucklos sind (Anzeige am Mörteldruck- manometer beachten).

  • Seite 19: Beschreibung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Beschreibung Beschreibung Übersicht Abb. 8: Übersicht über die Baugruppen Schiebegriff Tragegriff Pumpenmotor Schnellverschluss Anschluss für Motoranschlusskabel Anschluss für Sicherheitssensor Mischrohr Anschluss für Drucksensor zum Nachrüsten Gummirad Wasserentnahmeventil [10] Lenkrolle [11] Gummimischzone [12] Zuganker [13] Druckflansch...
  • Seite 20 Die Pumpenleistung kann je nach Anforderung stufenlos elektronisch angepasst werden. Die Maschine besteht aus tragbaren Einzelbauteilen, die einen schnellen und bequemen Transport, bei handlichen Abmessungen und niedrigem Gewicht gestatten. Ausgestattes ist die Maschine mit einer PFT-Control Steuerung. Abb. 10: RITMO double mix Seite 20 / 80...

  • Seite 21: Sprachauswahl

    Sprachauswahl Das Display und somit auch die RITMO double mix ist in folgenden Sprachen bedienbar: Deutsch Englisch Abb. 11: Sprachauswahl Baugruppenbeschreibung Die Mischpumpe PFT RITMO double mix besteht aus den in den folgenden Kapiteln beschriebenen Hauptkomponenten. Seite 21 / 80...

  • Seite 22: Materialbehälter Mit Pumpenmotor Und Pumpeneinheit

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.1 Materialbehälter mit Pumpenmotor und Pumpeneinheit Pumpenmotor mit Kippflansch, Mischrohr mit Materialbehälter und Pumpeneinheit D 8–2. Der Pumpenmotor mit Kippflansch kann zum Transport auch vom Materialbehälter abgenommen werden. Abb.

  • Seite 23: Pumpeneinheit

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.4 Pumpeneinheit Pumpeneinheit D 8–2. Abb. 15: Baugruppe Pumpeneinheit 4.5.5 Schaltschrank Blindstecker/Anschluss für Fernsteuerung NOT-HALT/NOT-AUS-Taster Display Hauptstromanschluss Anschluss für Pumpenmotor Hauptschalter, ist gleichzeitig Not-Aus-Schalter Wahlschalter Pumpenmotor Drucktaster Steuerspannung "EIN/AUS" Abb.

  • Seite 24: Wasser- Und Luftarmatur

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Beschreibung 4.5.6 Wasser- und Luftarmatur Wasserdurchflussmesser digital Druckminderer Druckschalter Wasserdruck Absperrhahn/Wasserentnahmeventil Druckluftschlauch zum Luftkompressor Druckerhöhungspumpe Wasser zum Mischrohr Wasserablasshahn Frostschutz Schmutzfänger Abb. 17: Baugruppe Wasser- und [10] Nadelventil Wassermenge Luftarmatur [11] Magnetventil 4.5.7...

  • Seite 25: Anschlüsse

    Abb. 19: Mörteldruckmanometer Stetige Kontrolle des richtigen Förderdrucks. Frühzeitiges Erkennen einer Stopferbildung bzw. einer Überlastung des Pumpenmotors. Herstellung der Drucklosigkeit. Lange Lebensdauer der PFT-Pumpenteile. Dient in hohem Maß der Sicherheit des Bedienungspersonals. 4.5.9 Drucksensor VORSICHT Die Verwendung eines Drucksensors ist aus sicherheits- technischen Gründen zu empfehlen.

  • Seite 26: Betriebsarten

    Der Pumpenmotor läuft rückwärts, somit wird die Pumpe entspannt, dabei sind andere Funktionen gesperrt. Zubehör Einblashaube RITMO double mix RAL9002 Art.-Nr. 00773772 Die PFT Einblashaube dient zur Beschickung der Mischpumpe mit Trockenmaterial mit Hilfe der pneumatischen Förderanlage PFT SILOMAT. Seite 26 / 80...
  • Seite 27 Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Beschreibung Aufsatztrichter - 55 Liter RITMO double mix Art.-Nr. 00773773 Das Behältervolumen des Aufsatztrichters beträgt ca. 55 Liter. Das Schutzgitter ist nicht im Lieferumfang enthalten. Vor der Montage des Aufsatztrichters muss zuerst das Schutzgitter der Maschine auf den Aufsatztrichter montiert werden.
  • Seite 28 Verlängerungskabel 5 x 4 mm², RED 5-32 A - 50 m (400 V, 3 Ph) Art.-Nr. 20423900 Verlängerungskabel 5 x 4 mm², RED 5-32 A - 25 m (400 V, 3 Ph) Art.-Nr. 20423920 Weiteres Zubeöhr finden Sie im Internet unter www.pft.net oder bei Ihrem PFT-Baumaschinenhändler. Seite 28 / 80...

  • Seite 29: Bedienung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung Bedienung Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen.

  • Seite 30: Sicherheitsregeln

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.1 Sicherheitsregeln VORSICHT Bei allen Arbeiten die regionalen Sicherheitsregeln für Mörtelförder- und Mörtelspritzmaschinen beachten! 5.1.2 Maschine überwachen WARNUNG Zugang unbefugter Personen! Die Maschine darf nur im überwachten Zustand betrieben werden.

  • Seite 31: Sicherheitseinrichtung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.4 Sicherheitseinrichtung 5.1.4.1 NOT-HALT/NOT-AUS-Taster HINWEIS Täglich vor Arbeitsbeginn den NOT-HALT/NOT-AUS- Taster überprüfen: 1. Hauptschalter/Hauptwendeschalter einschalten. 2. Steuerspannung "EIN". 3. NOT-HALT/NOT-AUS-Taster betätigen. Abb. 26: NOT-HALT/NOT-AUS-Taster 4. Die Steuerspannung wird durch das Betätigen des NOT-HALT/NOT-AUS-Tasters ausgeschaltet.

  • Seite 32: Prüfung Durch Maschinenführer

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.1.5 Mörteldruckmanometer WARNUNG Zu hoher Betriebsdruck! Maschinenteile können unkontrolliert aufspringen und den Bediener verletzen. Die Maschine nicht ohne Mörteldruckmanometer betreiben. Nur Mörtelschläuche mit einem zugelassenen Betriebsdruck von mindestens 40 bar betreiben. Abb.

  • Seite 33: Verletzungsgefahr Durch Drehenden Mischwendel

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.1 Verletzungsgefahr durch drehenden Mischwendel WARNUNG Drehender Mischwendel! Verletzungsgefahr bei Griff in den Materialbehälter. Während der Maschinenvorbereitung und des Betriebes darf das Schutzgitter (1) nicht entfernt werden. Abb. 30: Gitterabdeckung Niemals in die laufende Maschine greifen.

  • Seite 34: Motoranschlusskabel Anschließen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.3.1 Motoranschlusskabel anschließen WARNUNG Lebensgefahr durch drehende Teile! Unsachgemäße Bedienung kann zu schweren Personen- oder Sachschäden führen. Die jeweiligen Antriebe (Motore) dürfen nur über den dazu gehörigen Schaltschrank der Maschine betrieben Abb.

  • Seite 35: Anschluss Der Wasserversorgung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.5 Anschluss der Wasserversorgung 1. Überprüfen, ob das Wassereingangssieb im Wassereingang (1) sauber ist. 2. Den Wasserschlauch (2) vom Wassernetz reinigen und entlüften. 3. Wasserschlauch (2) am Wassereingang (1) anschließen. 4.

  • Seite 36: Maschine Einschalten

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6 Maschine einschalten 1. Hauptschalter auf Stellung "ON" drehen. 2. Grünen Drucktaster (1) Steuerspannung "EIN" betätigen. Abb. 40: Maschine einschalten 5.3.6.1 Sprache ändern Wurde die Maschine in der falschen Sprache gestartet, kann die Sprachauswahl erneut geöffnet werden: 1.

  • Seite 37: Wassermenge Einstellen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6.2 Wassermenge einstellen 1. Wasserschlauch (1) von der Mischzone (2) abnehmen. 2. Hauptmenü durch Drücken der Taste (3) öffnen. 3. Mit den Pfeiltasten das Feld "Cockpit" (4) auswählen und durch Drücken der Taste (5) bestätigen.

  • Seite 38: Vorwässermenge Einstellen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6.3 Vorwässermenge einstellen 1. Hauptmenü durch Drücken der Taste (1) öffnen. 2. Mit den Pfeiltasten das Feld "Funktionen" (2) auswählen und durch Drücken der Taste (3) bestätigen. Die Übersicht der Funktionen öffnet sich. 3.

  • Seite 39: Drehzahl Pumpenmotor Einstellen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6.5 Drehzahl Pumpenmotor einstellen 1. Mit den Pfeiltasten das Feld für den Pumpenmotor (1) auswählen und durch Drücken der Taste (2) bestätigen. 2. Mit den Pfeiltasten (3) kann die Drehzahl des Pumpenmotors und somit auch die Pumpenleistung eingestellt werden, ersichtlich im Display (4).

  • Seite 40: Druckerhöhungspumpe Einstellen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.6.7 Druckerhöhungspumpe einstellen 1. Hauptmenü durch Drücken der Taste (1) öffnen. 2. Mit den Pfeiltasten das Feld "Cockpit" (2) auswählen und durch Drücken der Taste (3) bestätigen. Das Cockpit öffnet sich. 3.

  • Seite 41: Mörtelschläuche

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.7 Mörtelschläuche 5.3.7.1 Mörtelschläuche vorbereiten 1. Putzstück (1) am Wasserentnahmeventil (2) anschließen. 2. Mörtelschlauch (3) am Putzstück (2) anschließen. 3. Wasserentnahmeventil (2) öffnen und Mörtelschlauch (3) wässern. 4. Mörtelschlauch und Putzstück wieder abnehmen und voneinander trennen.

  • Seite 42: Spritzgerät Anschließen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.8 Druckluftversorgung 5.3.8.1 Luftschlauch anschließen 1. Den Druckluftschlauch (1) an Luftarmatur anschließen. WARNUNG Niemals Schlauchkupplungen lösen, solange der Druckluftschlauch nicht drucklos ist. Abb. 65: Luftschlauch anschließen 5.3.8.2 Spritzgerät anschließen 1.

  • Seite 43: Rüttler Einschalten

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.9 Rüttler einschalten Sollte das Material im Materialbehälter nicht nachrut- schen, kann der Rüttler zugeschaltet werden. 1. Mit den Pfeiltasten das Feld "Rüttler" (1) auswählen und durch Drücken der Taste (2) bestätigen. 2.

  • Seite 44: Stillsetzen Im Notfall

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.3.10 Materialbehälter mit Trockenmaterial befüllen VORSICHT Verletzungsgefahr am Sackaufreißer! Am Sackaufreißer besteht Verletzungsgefahr durch scharfe Kanten. Sicherheitshandschuhe tragen. Bei der Erstbefüllung mit Sackware, die Hälfte des ersten Sackes langsam in den Materialbehälter rieseln lassen! Abb.

  • Seite 45: Fernbedienung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung Maschine in Betrieb nehmen 5.5.1 Maschine mit Material einschalten 1. Einen Eimer oder Wanne unter den Druckflansch stellen. 2. Wahlschalter Pumpenmotor (1) auf Stellung "rechts" schalten. Die Maschine startet. Abb.

  • Seite 46: Mörtel Auftragen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung Mörtel auftragen WARNUNG Verletzungsgefahr durch austretenden Mörtel! Austretender Mörtel kann zu Verletzungen an Augen und Gesicht führen. Niemals in das Spritzgerät schauen. Immer Schutzbrille tragen. Immer so aufstellen, dass man nicht von austretendem Mörtel getroffen wird.

  • Seite 47: Konsistenz Nachregulieren

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.7.2 Drehzahl Pumpenmotor verändern 1. Im "Cockpit" kann während des Betriebs die Drehzahl des Pumpenmotors und somit auch die Pumpenleistung verändert werden. 2. Mit den Pfeiltasten das Feld für den Pumpenmotor (1) auswählen und durch Drücken der Taste (2) bestätigen.

  • Seite 48: Bei Längerer Arbeitsunterbrechung/Pause

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.8.1 Bei längerer Arbeitsunterbrechung/Pause HINWEIS Generell die Abbindezeit des zu verarbeitenden Materials beachten: Anlage und Mörtelschläuche in Abhängigkeit von der Abbindezeit des Materials und der Länge der Unterbre- chung reinigen (Außentemperatur dabei beachten).

  • Seite 49: Pastöses Material Verarbeiten.......... 49 6.7.1 Zubehör

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.10 Maschine ausschalten 1. Wahlschalter Pumpenmotor (1) auf Stellung "0" schalten. 2. Hauptschalter auf Stellung "OFF" drehen. Abb. 84: Maschine ausschalten 5.11 Pastöses Material verarbeiten 5.11.1 Empfohlenes Zubehör für pastöses Material Luftkompressor COMP P-320, 230 V, 1 Ph, 50 Hz Art.-Nr.

  • Seite 50: Wasserzufuhr Deaktivieren

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.11.2 Wasserzufuhr deaktivieren 1. Hauptmenü durch Drücken der Taste (1) öffnen. 2. Mit den Pfeiltasten das Feld "Funktionen" (2) auswählen und durch Drücken der Taste (3) bestätigen. Die Übersicht der Funktionen öffnet sich. Abb.

  • Seite 51: Wasserzufuhr Aktivieren

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.11.3.1 Wasserzufuhr aktivieren 1. Hauptmenü durch Drücken der Taste (1) öffnen. 2. Mit den Pfeiltasten das Feld "Funktionen" (2) auswählen und durch Drücken der Taste (3) bestätigen. Die Übersicht der Funktionen öffnet sich. Abb.

  • Seite 52: Maßnahmen Bei Wasserausfall

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5. Mit den Pfeiltasten das Feld "Wasservorlauf" (6) auswählen und durch Drücken der Taste (5) bestätigen. 6. Durch Drücken der Pfeiltaste (7) den Wasservorlauf aktivieren (8) und mit der Taste (5) bestätigen. Der Wasservorlauf ist aktiviert.

  • Seite 53: Mörteldruck Ablassen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.13.1 Mörteldruck ablassen WARNUNG Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkon- trolliert schnell aufspringen und den Bediener verletzen. Mörtelschläuche erst öffnen, wenn der Druck am Mörteldruckmanometer (1) auf „0 bar“...

  • Seite 54: Maßnahmen Bei Frostgefahr

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 1. Wahlschalter Pumpenmotor (1) auf Stellung "0" schalten. 2. Lufthahn am Spritzgerät schließen. 3. Hauptschalter auf Stellung "ON" drehen. 4. Grünen Drucktaster (2) Steuerspannung "EIN" betätigen. 5. Luftkompressor einschalten. 6.

  • Seite 55: Wasserarmatur Trocken Blasen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.14.1 Wasserarmatur trocken blasen 1. Luftschlauch mit Geka-Kupplung und EWO-Kupplung am Druckluft- anschluss (1) und am Wassereingang (2) anschließen. 2. Hauptschalter auf Stellung "ON" drehen. 3. Luftkompressor einschalten. 4.

  • Seite 56: Maschine Reinigen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.15.3 Maschine reinigen VORSICHT Generell sind bei Reinigungsarbeiten, Wartungsarbeiten oder dem Transport der RITMO double mix alle offenen und zu öffnenden Steckverbindungen, Anbaugehäuse und Anschlüsse zu verschließen. Eindringendes Wasser kann die Kontakte beschädigen. 1.

  • Seite 57: Wasserzufuhr Aktivieren

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung Mörtelschlauch reinigen HINWEIS Mörtelschläuche und Spritzgerät müssen sofort nach Arbeitsende gereinigt werden. 1. Putzstück (1) am Wasserentnahmeventil (2) anschließen. Abb. 105: Mörtelschlauch reinigen 2. Wassergetränkte Schwammkugel (3) in den Mörtelschlauch (4) einführen.

  • Seite 58: Wasserdüse Reinigen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 4. Durch Drücken der Taste (3) den Haken im Feld "Pastös" (5) entfernen. Abb. 109: Wasserzufuhr aktivieren 5.15.6 Wasserdüse reinigen HINWEIS Wird mit pastösem Material gearbeitet muss die Einsatz- düse im Wassereinlauf des Mischrohres bei Arbeitsende gereinigt werden.

  • Seite 59: Pumpe Reinigen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.15.7 Pumpe reinigen 1. Hauptschalter auf Stellung "ON" drehen. 2. Grünen Drucktaster (1) Steuerspannung "EIN" betätigen. 3. Wahlschalter Pumpenmotor (2) auf Stellung "rechts" schalten. Die Maschine startet. 4. Sobald am Mörteldruckmanometer sauberes Wasser austritt, den Wahlschalter Pumpenmotor (2) auf Stellung "0"...

  • Seite 60: Mischrohr Reinigen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.15.8 Mischrohr reinigen HINWEIS Im Materialbehälter und im Mischrohr darf sich kein Mate- rial mehr befinden. 1. Motoranschlusskabel (1) abziehen. 2. Schnellverschluss (2) öffnen. 3. Motor (3) zur Seite kippen. Abb.

  • Seite 61: Verhalten Bei Störungen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.16 Verhalten bei Störungen Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln. 3.

  • Seite 62: Störungsanzeigen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.16.3 Störungsanzeigen Folgende Einrichtung zeigt Störungen an: Alle Störungen und Fehlermeldungen werden im Display der RITMO double mix angezeigt. Zur Beseititung der Störungen und Fehlermeldungen wird der Anwender durch das Menü im Display geführt. Abb.

  • Seite 63: Fehlercodes

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.16.3.3 Fehlercodes Für die Kommunikation mit dem Händler oder der Hotline sind bei den Fehlermeldungen Codes (1) hinterlegt. Abb. 124: Fehlercodes 5.16.3.4 Fehlercode 3000 Störung Frequenzumrichter 3000 Störung Frequenzumrichter Kommunikationsfehler Frequenzumrichter prüfen.

  • Seite 64: Fehlercode 2001 Fernbedienung/Blindstecker

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.16.3.6 Fehlercode 2001 Fernbedienung/Blindstecker 2001 Fernbedienung/Blindstecker Prüfen ob Blindstecker eingesteckt. Fernbedienung anschalten. Fehlerbehebung Blindstecker aufstecken oder Fernbedienung anschließen 5.16.3.7 Fehlercode 1003 Wasserdruck zu niedrig 1003 Wasserdruck zu niedrig Fehlerbehebung Wasserzuleitung überprüfen Schmutzfängersiebe säubern...

  • Seite 65: Störungstabelle

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.16.4 Störungstabelle Störung Mögliche Ursache Fehlerbehebung Behebung durch Maschine Wasserdruck zu niedrig Wasserzuleitung überprüfen, Bediener/ läuft nicht an Schmutzfängersiebe säubern Servicetechniker Wasser Druckerhöhungspumpe aus Druckerhöhungspumpe Bediener einschalten Manometer zeigt weniger als 2,2 Druckerhöhungspumpe Servicetechniker bar an...
  • Seite 66 „Dick-Dünn“ 10 % höher stellen und dann langsam zurückdrehen Wassersicherheitsschalter Wassersicherheitsschalter Servicetechniker verstellt oder defekt einstellen oder austauschen Mischwendel defekt; kein Mischwendel durch Original PFT Bediener Original PFT Mischwendel Mischwendel austauschen Druckminderer verstellt oder Druckminderer einstellen oder Servicetechniker defekt austauschen...

  • Seite 67: Schlauchverstopfungen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung Störung Mögliche Ursache Fehlerbehebung Behebung durch Mörtelfluss Schlechte Mischung im Misch- Mehr Wasser zugeben Bediener setzt aus (Luft- rohr blasen) Material verklumpt und verengt Mehr Wasser zugeben oder Bediener den Mischrohreinlauf Mischwendel säubern oder...

  • Seite 68: Beseitigen Von Schlauchverstopfern

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung Vorschädigung des Sollte im Falle einer Maschinenstörung durch Material- Mörtelschlauches stopfer der Druck im Mörtelschlauch auch nur kurzfristig 60 bar überschreiten, wird ein Austausch des Mörtel- schlauches empfohlen, da es zu einer äußerlich nicht sichtbaren Vorschädigung des Schlauches kommen könnte.

  • Seite 69: Stopfer Löst Sich Nicht

    3. Kupplungsverbindungen mit reißfester Folie abdecken. 4. Nockenhebel (3) und Schlauchverbindungen lösen. 5. Verstopfung durch Klopfen oder Schütteln an der Stelle des Stop- fers lösen. 6. Notfalls einen Spülschlauch in den Mörtelschlauch einführen und den Mörtel ausspülen. PFT Spülschlauch Art.-Nr. 00113856 Seite 69 / 80...

  • Seite 70: Maschine Nach Gelöstem Stopfer Wieder Einschalten

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Bedienung 5.16.6.3 Maschine nach gelöstem Stopfer wieder einschalten 1. Wahlschalter Pumpenmotor (1) auf Stellung "0" schalten. 2. Lufthahn am Spritzgerät schließen. 3. Hauptschalter auf Stellung "ON" drehen. 4. Grünen Drucktaster (2) Steuerspannung "EIN" betätigen. 5.

  • Seite 71: Wartung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Wartung Wartung Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Wartungsarbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder ausschließlich durch den Hersteller ausgeführt werden.

  • Seite 72: Anschlusskabel Entfernen

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Wartung 6.1.1 Anschlusskabel entfernen Elektrische Anlage WARNUNG Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Abb.

  • Seite 73: Wartungsplan

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Wartung Wartungsplan In den nachstehenden Abschnitten sind die Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erfor- derlich sind. Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu erkennen ist, die erforderlichen Wartungsintervalle entsprechend den tatsächlichen Verschleißerscheinungen verkürzen.

  • Seite 74: Schmutzfängersieb Im Wassereinlauf

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Wartung 6.4.2 Schmutzfängersieb im Wassereinlauf Ausführung durch den Bediener 1. Schmutzfängersieb aus Geka-Kupplung herausnehmen. 2. Schmutzfängersieb reinigen. 3. Bie starker Verschmutzung Sieb erneuern. 4. Schmutzfängersieb weider einsetzen. Sieb für Geka-Kupplung: Art.-Nr.

  • Seite 75: Einstellwert Druckschalter Wasser

    Pumpe (Rotor in Stator) vor dem Zusammenbau unbe- dingt mit Montagespray einsprühen, da sonst das benö- tigte Losbrechmoment für den Pumpenmotor zu hoch ist. Montagespray für PFT Rotor/Stator Art.-Nr. 00588821 Maßnahmen nach erfolgter Wartung Nach Beendigung der Wartungsarbeiten vor dem Einschalten die folgenden Schritte durchführen:...

  • Seite 76: Wiederkehrende Prüfung/Sachkundigenprüfung

    Die Ersatzteillisten für die Maschinen finden Sie im Internet unter www.pft.net. DOKUMENTEN CENTER Den Dokumenten Center unter Service → Downloads öffnen. Dort die Kategorie Ersatzteilliste auswählen. Zusätzlich die gesuchte Maschine auswählen. 6.7.1 Zubehör Empfohlenes Zubehör/Ausrüstung finden Sie im PFT Maschinen- und Gerätekatalog oder unter www.pft.net Seite 76 / 80...

  • Seite 77: Demontage

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Demontage Demontage Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. Sicherheit Personal Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. Arbeiten an der elektrischen Anlage dürfen nur von Elektrofach- kräften ausgeführt werden.

  • Seite 78: Demontage

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Demontage Demontage Zur Aussonderung Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespei- cherte Restenergien entladen.

  • Seite 79: 52 8 Entsorgung

    Mischpumpe RITMO double mix / Teil 2 Übersicht, Bedienung und Service Entsorgung Entsorgung Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile der Wiederverwertung zuführen: Metalle verschrotten. Kunststoffelemente zum Recycling geben. Übrige Komponenten nach Materialbeschaffenheit sortiert entsorgen. HINWEIS Umweltschäden durch falsche Entsorgung! Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehand- lung und dürfen nur von zugelassenen Fachbetrieben...
  • Seite 80 PFT - ALWAYS AT YOUR SITE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon: +49 9323 31-760 Telefax: +49 9323 31-770 Technische Hotline: +49 9323 31-1818 info@pft.net www.pft.net...
