Mischpumpe RITMO L / RITMO M Übersicht – Bedienung

Baugruppenbeschreibung

8 Baugruppenbeschreibung
8.1 Übersicht Schaltschrank RITMO L
7
6
5
4

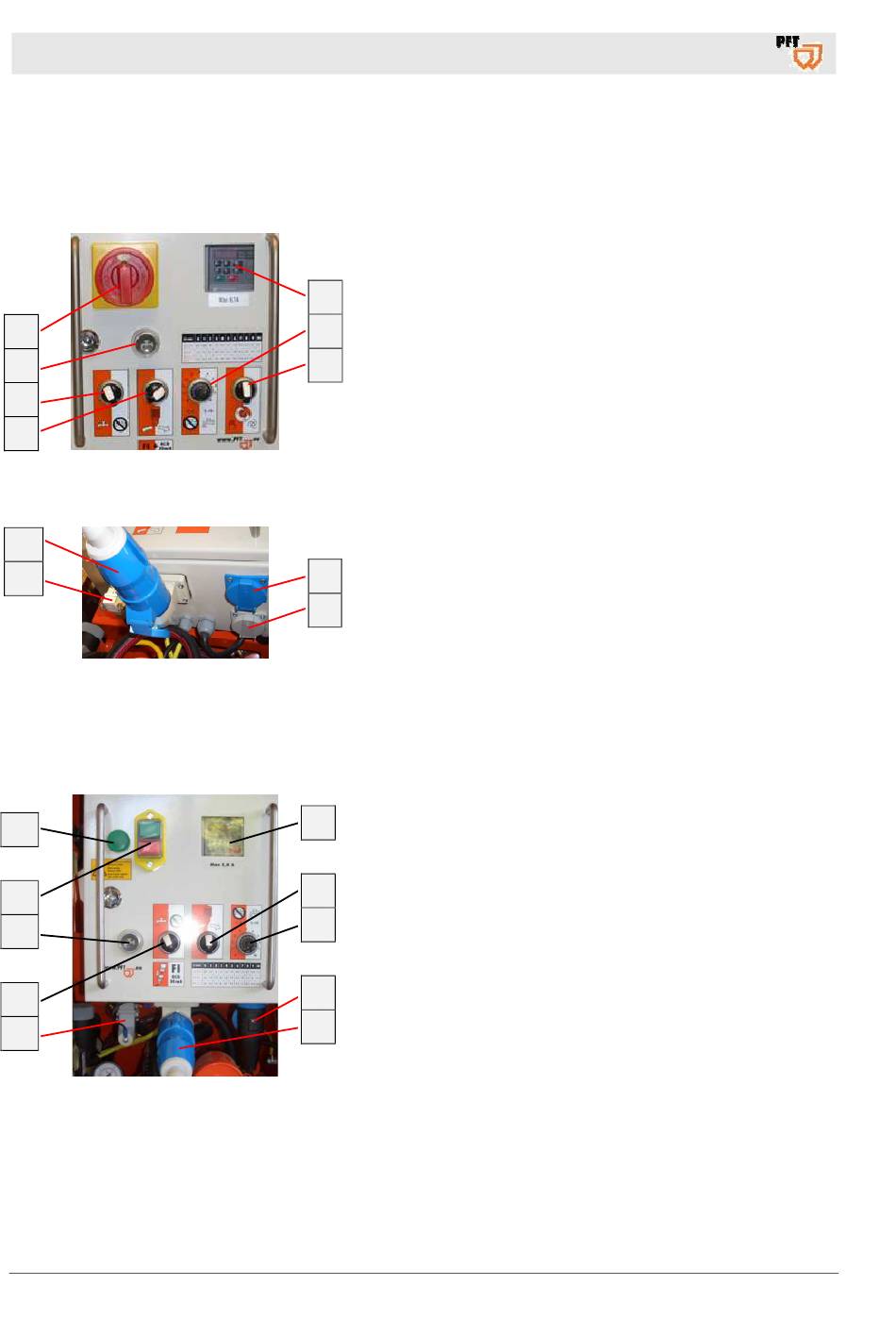

Abb. 10: Baugruppe Schaltschrank
11
10
Abb. 11: Anschlüsse Schaltschrank
8.2 Übersicht Schaltschrank RITMO M
10
9
8
7
6
Abb. 12: Baugruppe Schaltschrank
16
1. Schauglas für Frequenzumformer.
2. Poti für Motordrehzahl / Materialmenge.
1
3. Wahlschalter Rüttler „EIN / AUS".
2
4. Wahlschalter Pumpe.
3
5. Wahlschalter Betrieb mit Wasser (als Mischpumpe), ohne
Wasser (nur als Pumpe).
6. Drucktaster Wasservorlauf.
7. Hauptschalter, ist gleichzeitig Not-Aus-Schalter
8. Anschluss für Luftkompressor 230V (Steckdose blau
Dauerstrom).
9. Anschluss für Rüttler 230V (Steckdose grau gesteuert).
10. Blindstecker / Anschluss Fernsteuerung.
8
11. Anschluss für Hauptstrom 230V, 1Phase, 16A.
9
1. Schauglas für Frequenzumformer.
1
2. Wahlschalter Pumpe.
3. Poti für Motordrehzahl / Materialmenge.
4. Anschluss für Luftkompressor 230V (Steckdose blau
2
Dauerstrom).
3
5. Anschluss für Hauptstrom 230V, 1Phase, 16A.
6. Blindstecker / Anschluss für Fernbedienung.
7. Wahlschalter Betrieb mit Wasser (als Mischpumpe), ohne
4
Wasser (nur als Pumpe).
5
8. Drucktaster Wasservorlauf.
9. Drucktaster Betrieb „EIN / AUS".
10. Kontrolllampe Maschine betriebsbereit.
.
