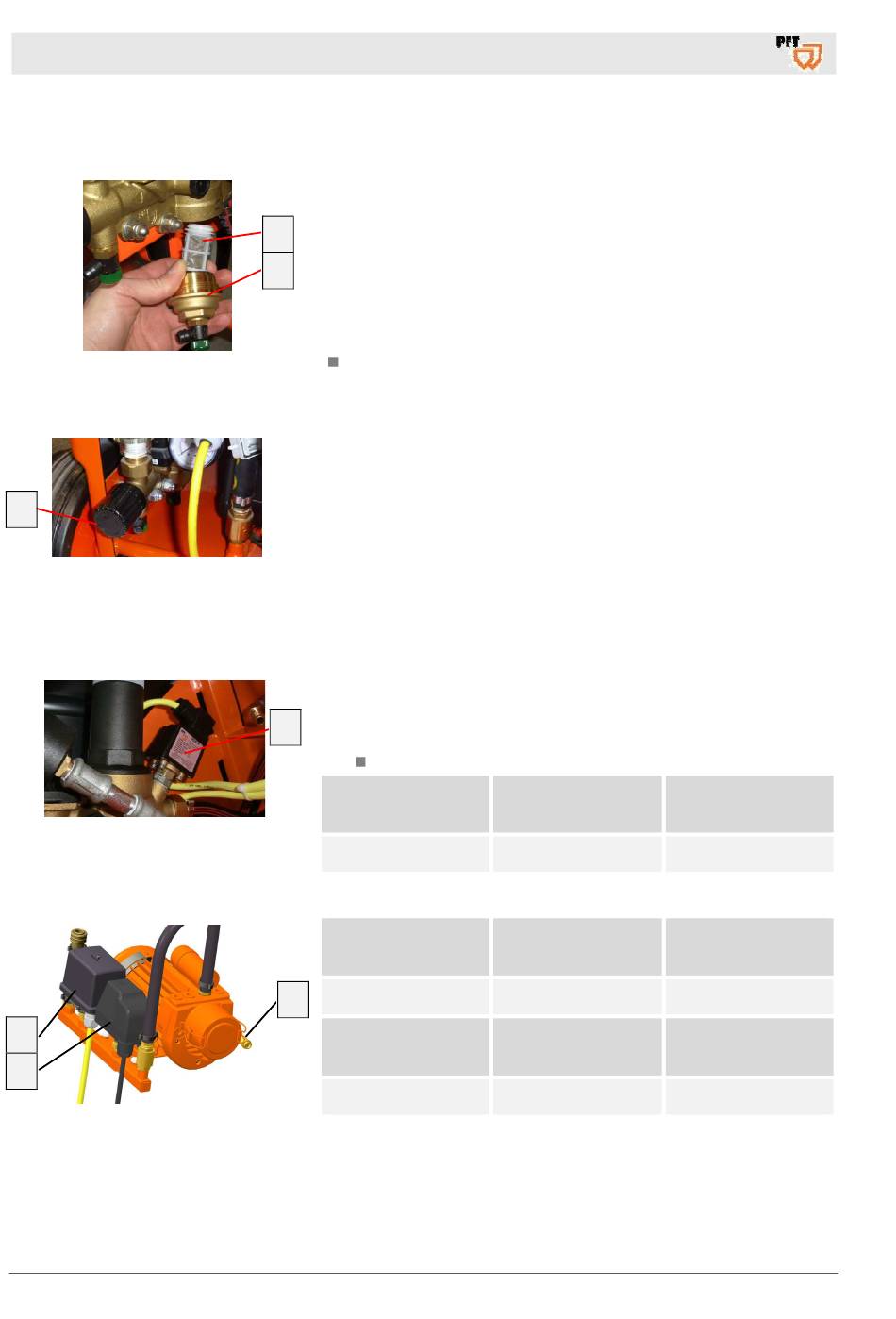

Mischpumpe RITMO L / RITMO M Übersicht – Bedienung
Wartungsarbeiten
50.1.1 Schmutzfängesieb
: Schmutzfängersieb
Abb. 113

50.2 Druckminderventil

1
Abb. 114: Druckminderventil
50.3 Druckschalter prüfen

50.4 Druckschalter Wasser

Abb. 115: Druckschalter

50.5 Druckschalter Kompressor

2
1
Abb. 116: Druckschalter
66
1. Verschlussschraube (1) des Druckminderventils abschrauben.
2. Schmutzfängersieb (2) herausnehmen und reinigen (alle zwei
2
Wochen).
3. Bei starker Verschmutzung Schmutzfängersieb erneuern.
1
4. Schmutzfängersieb einsetzen und Verschlussschraube
einschrauben.
Schmutzfängersieb für Druckminderer: Artikelnummer 20156000
Ausführung durch einen Servicemonteur.
Einstellung des Druckminderventils überprüfen:
1,4 bar bei maximalem Durchfluss.
Nadelventil (1) komplett aufgedreht.
Falls vermehrt Störungen auftreten, muss der Druckschalter
Wasser (1) ausgewechselt werden. Der Druckschalter ist fest
1
eingestellt und kann nicht nachjustiert werden.
Ausführung durch einen Servicemonteur.
Druckschalter
Wasser (1)
Wasser
Druckabschaltung
Kompressor (1)
Kompressor
3
Druckabschaltung
Putzmaschine (2)
Putzmaschine
Das Sicherheitsventil (3) für den Luftkompressor ist auf 1,8 bar
eingestellt.
Maschine schaltet
„EIN"
1,7 bar
Kompressor
schaltet „EIN"
1,1 bar
Maschine schaltet
„EIN"
0,9 bar
Maschine schaltet
„AUS"
1,4 bar
Kompressor schaltet
„AUS"
1,4 bar
Maschine schaltet
„AUS"
1,2 bar
