Mischpumpe RITMO L / RITMO M Übersicht – Bedienung
Anschlüsse RITMO L / RITMO M

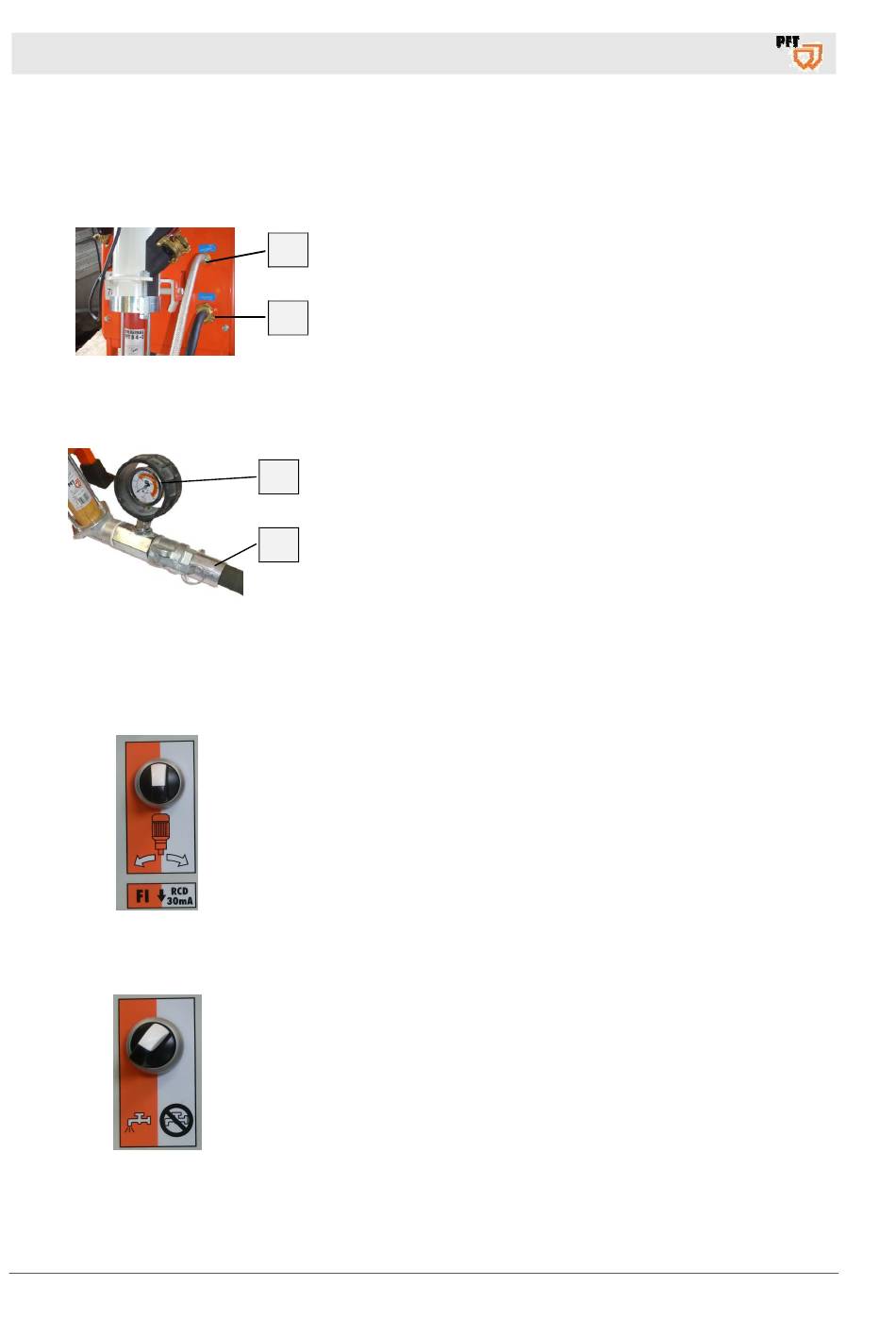

9 Anschlüsse RITMO L / RITMO M
9.1 Anschlüsse von Wasser und Luft
Abb. 15: Anschluss Wasser und Luft
9.2 Anschluss Mörtelschlauch
Abb. 16: Anschluss Mörtelschlauch

10 Betriebsarten

10.1 Wahlschalter Pumpenmotor

Abb. 17: Betriebsarten Pumpenmotor

10.2 Wahlschalter Wasser

Abb. 18: Wahlschalter Wasser
18
1
1. Anschluss Luft zum Spritzgerät (1).
2. Anschluss Wasserversorgung vom Netz (2).
2
2
1. Anschluss Mörtelschlauch (1) am Mörteldruckmanometer (2).
1
Der Pumpenmotor hat drei Betriebsarten:
Wahlschalter Stellung „0":
Die Maschine ist ausgeschaltet.
Wahlschalter rechts (rastend):
Die Maschine läuft an, wenn der Hauptschalter eingeschaltet ist.
Wahlschalter links (tastend):
Der Pumpenmotor läuft rückwärts, somit wird die Pumpe
entspannt, dabei sind andere Funktionen gesperrt.
Die RITMO kann für zwei Einsatzgebiete eingesetzt werden:
Wahlschalter rechts (rastend):
Die Maschine wird ohne Wasser betrieben.
Als Pumpe einsetzbar.
Wahlschalter links (rastend):
Die Maschine wird mit Wasser betrieben.
Als Mischpumpe einsetzbar.
2016-02-02
