RITMO POWERCOAT 230V Übersicht – Bedienung – Ersatzteillisten
Übersicht
7.2
RITMO POWERCOAT Ansicht von hinten
19
18
17
16
15
14
13
12
11
10

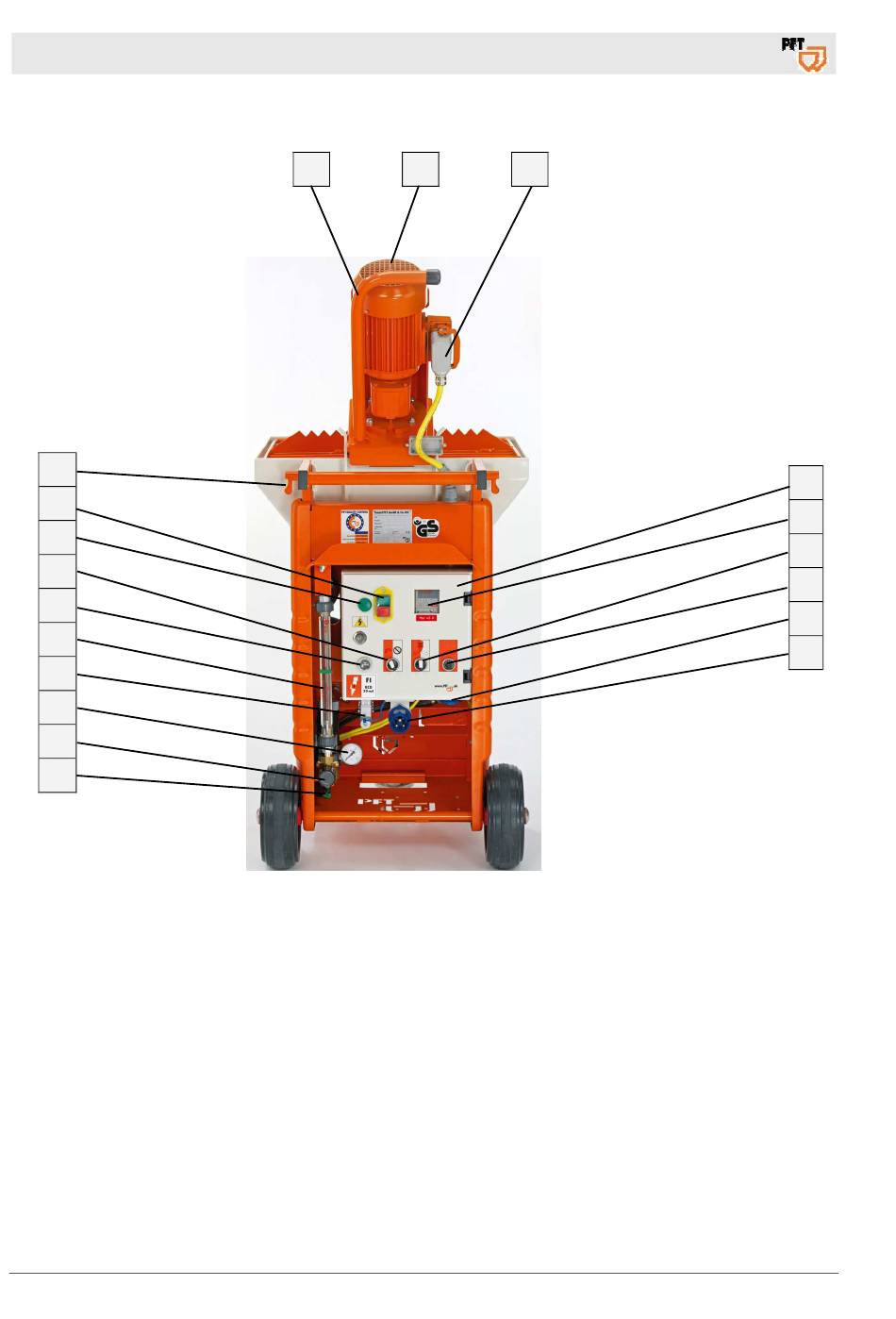

Abb. 5: Aufbau RITMO POWERCOAT von hinten
1. Motorschutzblech
3. Motoranschlusskabel
5. Schauglas Frequenzumformer
7. Drehzahlregelung / Materialmenge
9. Anschluss Hauptstromanschluss
11. Nadelventil für Wasserfaktor
13. Anschluss für Fernbedienung
15. Drucktaster Wasservorlauf
17. Kontrolllampe grün Betrieb „EIN"
19. Drehriegel
12
1
2
2. Getriebemotor
4. Schaltschrank
6. Wahlschalter Motordrehrichtung
8. Schukosteckdose 230V
10. Ablasshahn für Frostschutz
12. Manometer für Wasserdruck
14. Wasserdurchflußmesser
16. Betrieb als Mischpumpe oder nur Pumpe
18. Betriebstaster Maschine „EIN / AUS"
3
4
5
6
7
8
9
2018-04-24
