6 Aufbau RITMO L

6.1 Übersicht RITMO L
16
15
14
13
12
11

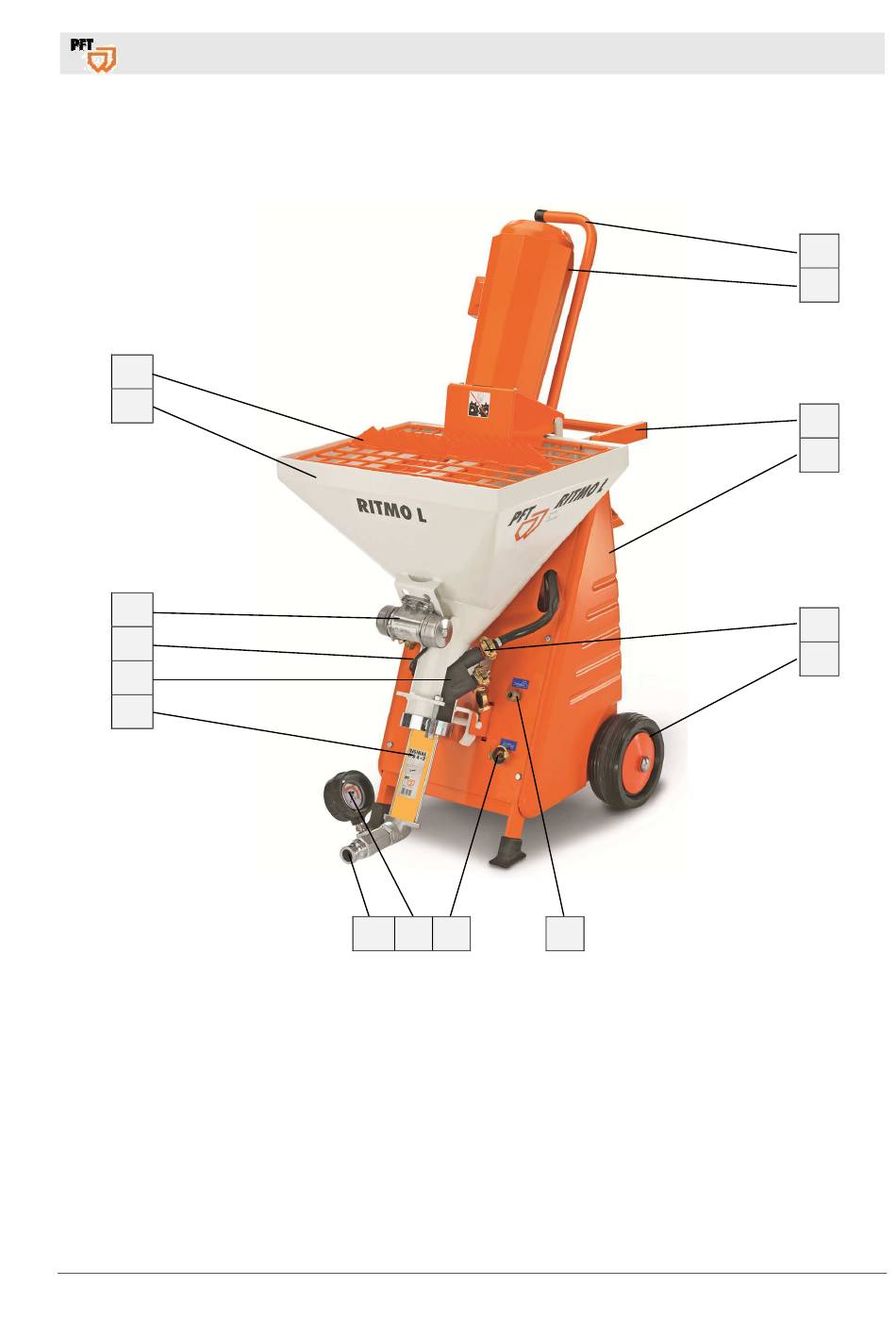

Abb. 5: Übersicht Ritmo L
1 Motorschutzbügel
2 Getriebemotor
3 Schiebegriff
4 Kunststoffseitenverkleidung
5 Wassereinlauf am Mischrohr / Gummimischzone
6 Rad
7 Druckluft vom Luftkompressor zum Spritzgerät
8 Wassereingang, Wasseranschluss vom Wassernetz
2016-02-02
Mischpumpe RITMO L / RITMO M Übersicht – Bedienung
10 9 8
Aufbau RITMO L
7
9 Mörteldruckmanometer
10 Anschluss für Mörtelschlauch
11 Pumpeneinheit
12 Gummimischzone
13 Wasserentnahmeventil
14 Rüttler (RITMO L)
15 Materialbehälter
16 Schutzgitter mit Sackaufreisser
1
2
3
4
5
6
13
