3 609 929 A77/06.02 | SMdev
5 Puesta en marcha
5.2 Puente enchufable S1
Buspower detection
El módulo de interface SMdev no necesita
tensión procedente del DeviceNet para su
correcto funcionamiento. Sin embargo, se
controla el contacto de la tensión a V+, V–.
En el estado de distribución, la comproba-
ción de la tensión de DeviceNet está conec-
tada (Buspower detection = on, figura 2).

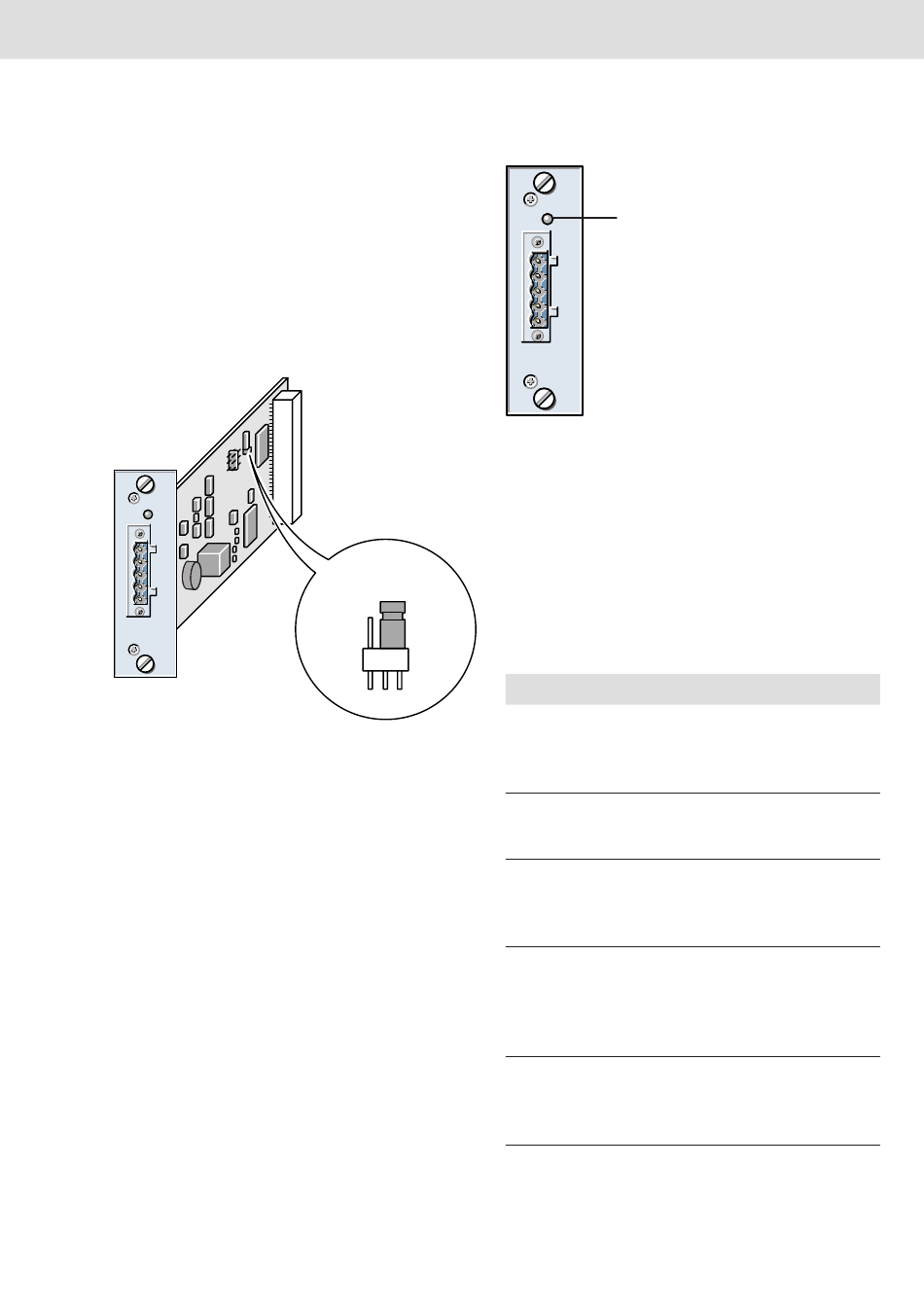

Figura 2: Posición del puente enchufable Buspower
detection
Puente enchufable en posición on: la com-
probación de la tensión DeviceNet está co-
nectada.
Puente enchufable en posición off: la com-
probación de la tensión DeviceNet está des-
conectada. Este modo de funcionamiento
sólo debe emplearse durante la conexión a
una red sin alimentación de bus.
Buspower detection
off on
Bosch Rexroth AG
5.3 Elementos de visualización
LED (verde/rojo)
MNS
estado Mod/Net
Figura 3: Vista frontal del módulo de interface SMdev
Indicador LED durante el establecimiento de
la alimentación de tensión: la siguiente se-
cuencia sirve para el control de la funcionali-
dad del módulo de interfaz:
– 1/4 de segundo en rojo,
– 1/4 de segundo en verde.
Significado del indicador LED durante el fun-
cionamiento:
Indicador LED Significado
Desconectado Tras el inicio del aparato y duran-
te la comprobación en ID MAC
doble; no hay tensión o no hay
conexión en la red
verde Red presente, establecida la co-
nexión al maestro, se produce in-
tercambio de datos
verde parpa- Red presente, pero no se ha es-
deando tablecido conexión con el maes-
tro; el aparato espera al maestro
para establecer la conexión
rojo Error en el módulo de interfaz,
error de conexión crítico, el apa-
rato ha detectado un error de red
(doble ID MAC o bus desconec-
tado)
rojo parpa- Error en el intercambio de datos,
deando tiempo de vigilancia de conexión
transcurrido, posibilidad de solu-
cionar el error
rojo/verde par- Comunicación fallida, error de
padeando comunicación grave
Tabla 5:
