5 Messa in funzione

5 Messa in funzione
Per la messa in funzione sono necessari il
BS300 ed il firmware V1.410 o superiore.
Per ulteriori informazioni sull'installazione e il
funzionamento vedere il capitolo «Comunica-
zione DeviceNet» (3 609 929 A27) della do-
cumentazione del sistema sul CD BS300.
5.1

Descrizione dell'interfaccia

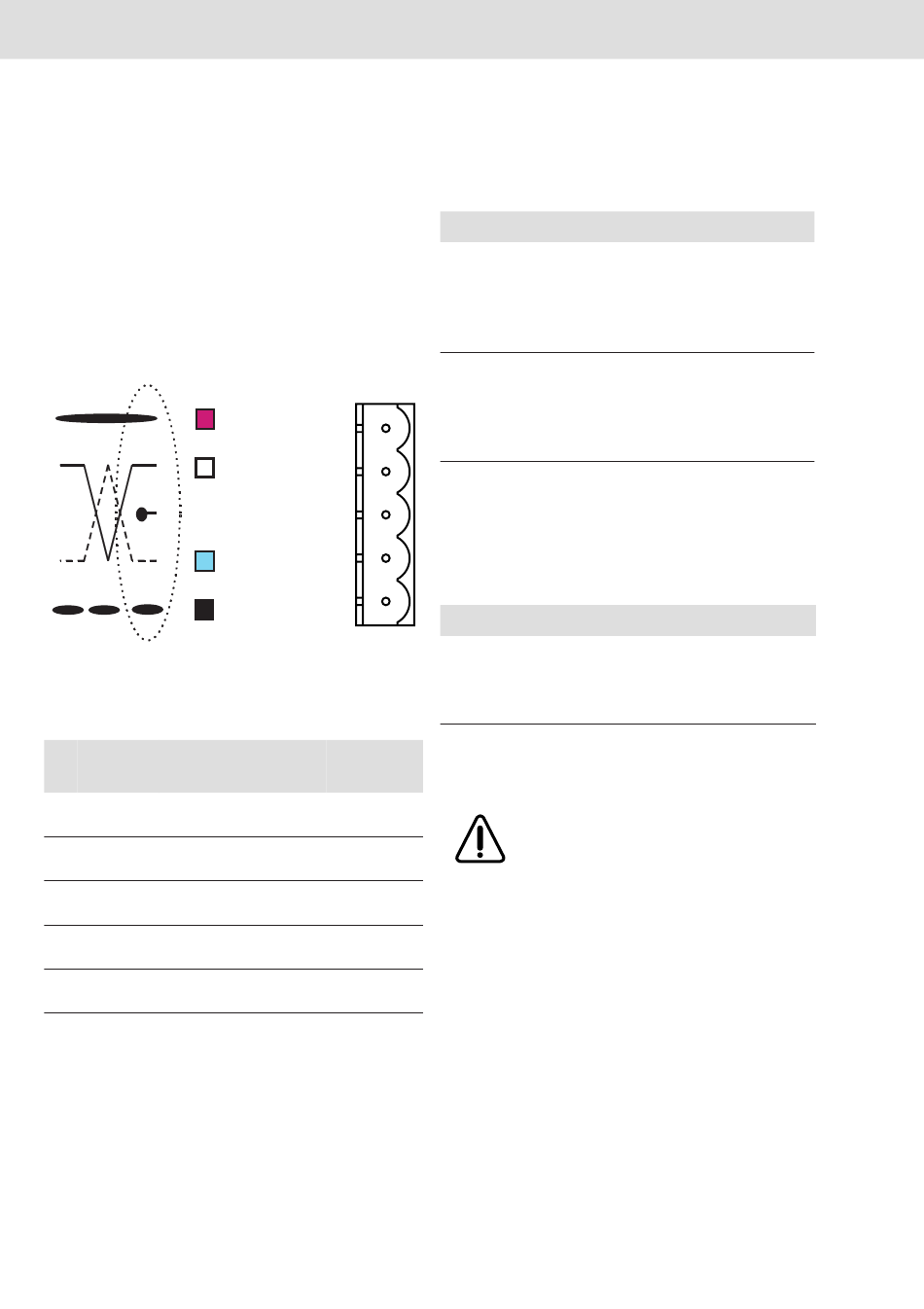

Fig. 1: Open Connector, dimensione
modulare 5,08 mm, a 5 poli, spine
Pin Segnale Descrizione/
Funzione
1 V– Potenziale di
riferimento da 0 V
2 CAN_L Segnale dati
bidirezionale
3 Drain/ Schermatura o
Shield messa a terra
4 CAN_H Segnale dati
bidirezionale
5 V+ Tensione
alimentazione da 24 V
Tabella 2: Occupazione degli attacchi
V+
5
CAN_H
4
SHIELD 3
CAN_L
2
1
V-
Colore del
filo
nero
blu
nudo
bianco
rosso
SMdev | 3 609 929 A77/06.02
Connettore adatto:
Tipo
Spina con flangia a vite,
a doppia serie,
Tipo: TMSTBP 2,5/ 5-STF-5,08
ABGY AU,
Cod. art. 1853201
Spina con profilo a T e
flangia a vite, a serie singola,
Tipo: MSTB 2,5/ 5-STF-5,08
ABGY AU,
Cod. art. 1882832
Tabella 3: Tipi di connettori
Per l'identificazione cromatica degli attacchi
dovrebbe essere applicata sul connettore
una scheda di marcatura:
Tipo
Scheda di marcatura,
a 4 colori, autoadesiva
Tipo SK 5,08/3,8 DN,
Cod. art. 1965458
Tabella 4: Tipo di scheda di marcatura
Non installare i cavi se la rete è at-
tiva.
Fornitore
PhoenixContact
PhoenixContact
Fornitore
PhoenixContact
