5 Messa in funzione
5.2 Ponticello S1 Buspower
detection
Il modulo interfaccia SMdev per funzionare
correttamente non ha bisogno di tensione dal
DeviceNet, tuttavia viene sorvegliata la pre-
senza di tensione su V+, V–. Nello stato alla
consegna la sorveglianza della tensione del
DeviceNet è attivata (Buspower detection =
on, Fig. 2).

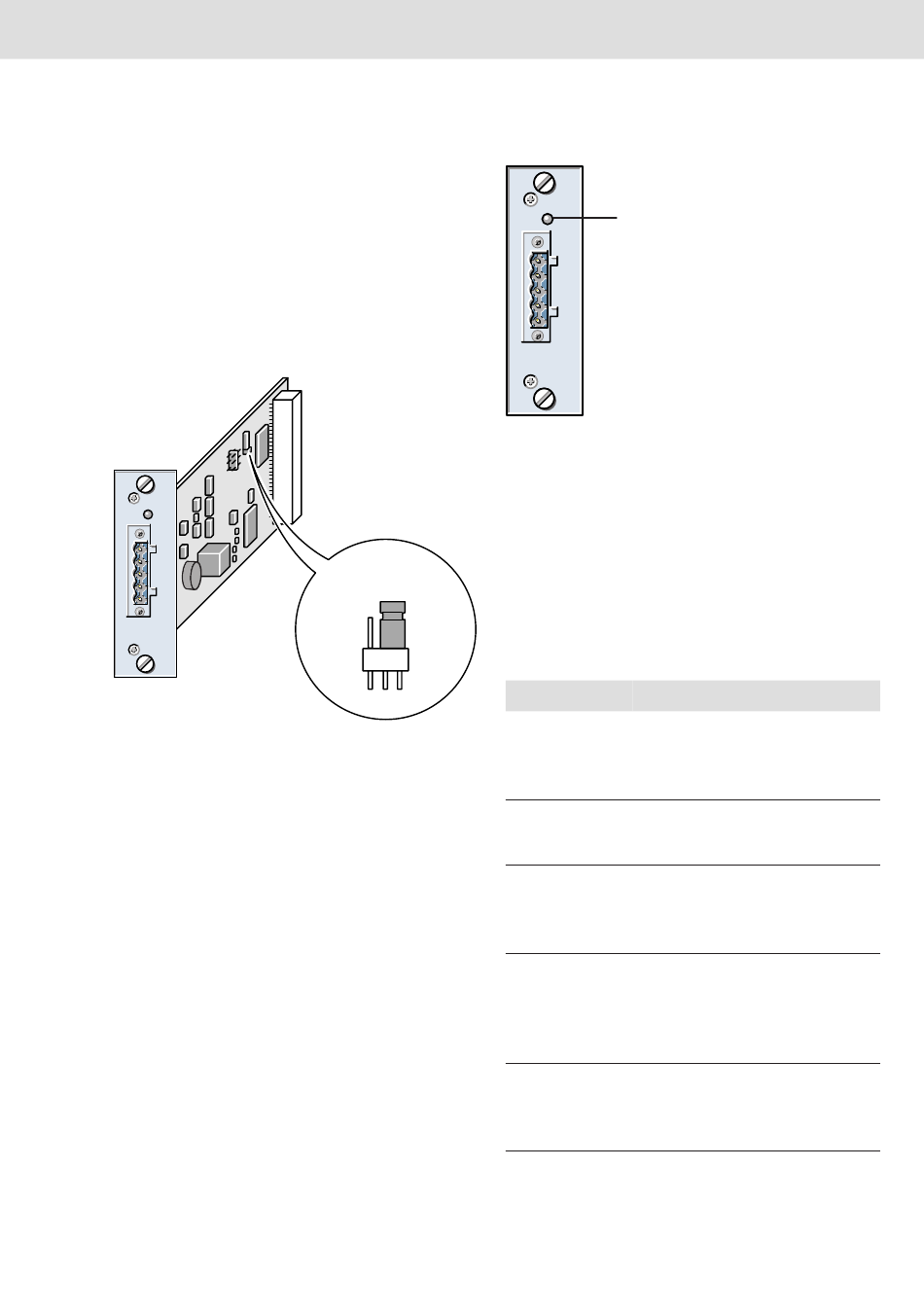

Fig. 2: Posizione del ponticello Buspower detection
Ponticello in posizione On: la sorveglianza
della tensione del DeviceNet è attivata.
Ponticello in posizione Off: la sorveglianza
della tensione del DeviceNet è disattivata.
Questo tipo di funzionamento deve essere
usato esclusivamente in caso di collegamen-
to ad una rete senza alimentazione bus.
Buspower detection
off on
Bosch Rexroth AG
5.3

Elementi di visualizzazione

LED (verde/rosso)
MNS
Stato Mod/Net
Fig. 3: Vista frontale del modulo interfaccia SMdev
Indicatore LED in presenza di tensione di ali-
mentazione: la sequenza seguente serve al
controllo della funzione del modulo interfac-
cia:
– 1/4 secondo rosso,
– 1/4 secondo verde.
Significato dell'indicatore LED durante fun-
zionamento:
Indicatore LED Significato
Spento Dopo l'avvio dell'apparecchio e
durante il controllo di doppie
ID MAC, nessuna tensione o
nessun collegamento alla rete
Verde Rete presente, creato collega-
mento al master, scambio dati
effettuato
Verde Rete presente, ma non è stato
lampeggiante creato il collegamento al master,
l'apparecchio attende che il ma-
ster crei un collegamento
Rosso Errore nel modulo interfaccia,
errore di collegamento critico,
l'apparecchio ha riconosciuto
un errore di rete (ID MAC dop-
pia o bus off)
Rosso Errore nello scambio dati, tempo
lampeggiante di sorveglianza del collegamen-
to scaduto, risoluzione dell'erro-
re possibile
Rosso/verde Comunicazione fallita, errore di
lampeggiante comunicazione grave
Tabella 5:
