Umluftgeräte Mit Zeitschaltprogramm 8; Türluftschleiergruppe Mit Zeitschaltprogramm 1 - 5, 8 - Kampmann KaControl Anleitung

Anleitung KaControl Bedientableau SEL 4.003 Seite 272 von 284
Oben rechts: Anzeige der aktuellen Betriebsart (Heizen, Kühlen) bzw. (Tag, Eco,
Extra, Aus)
Unten rechts: Anzeige von Störungen und Informationen. Details zu den Meldungen
siehe Kapitel Störmeldungen.
Die Soll-Temperatur und die Ist- Drehzahl bzw. Lüfterstufe werden nicht angezeigt und
können auch nicht verändert werden, da diese von der vorherigen Gruppe
übernommen werden.

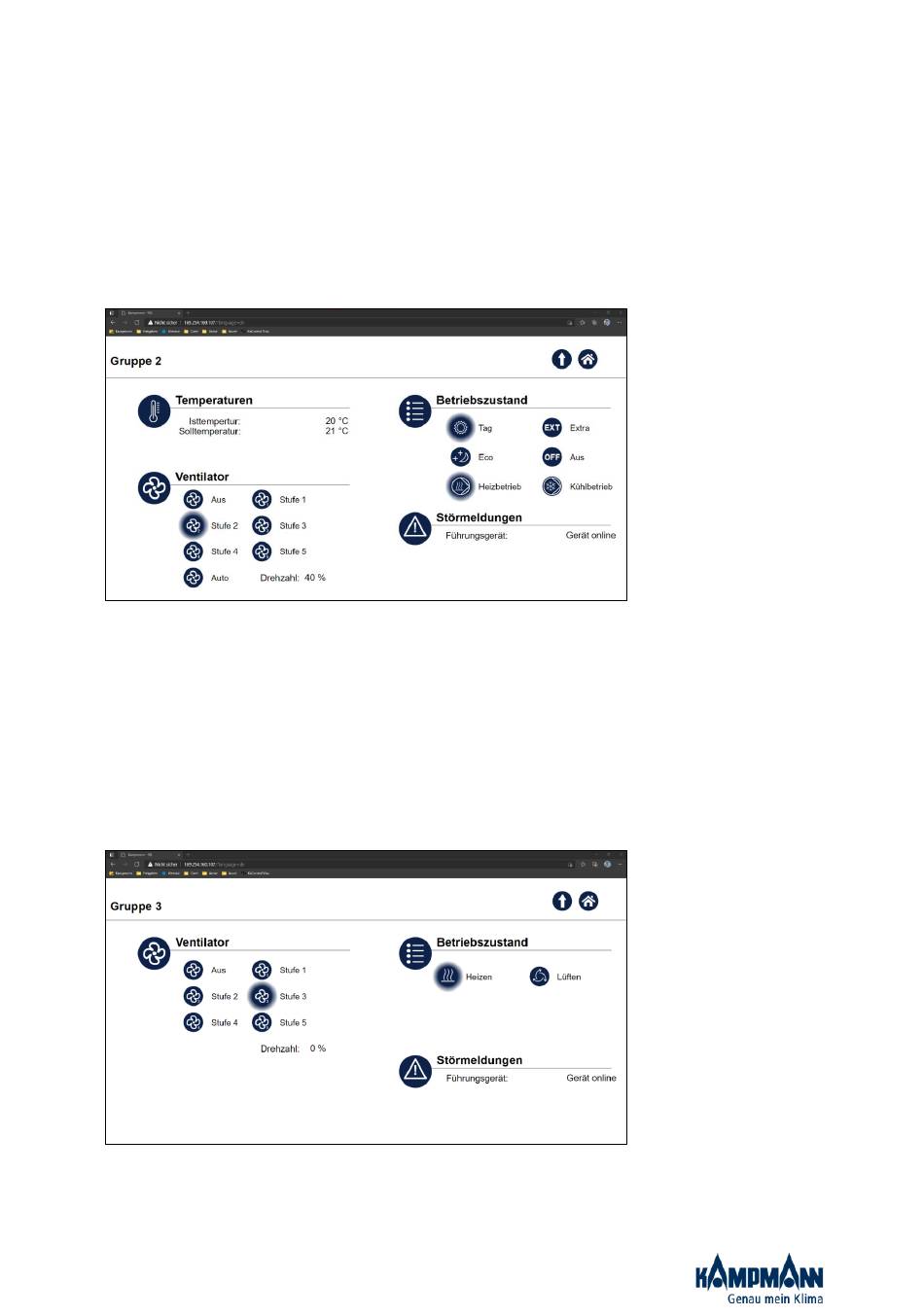

16.5.3 Umluftgeräte mit Zeitschaltprogramm 8
Oben links: Anzeige der aktuellen Ist-Temperatur und der Soll-Temperatur. Änderung
der Sollwert-Temperatur durch Betätigen des aktuellen Temperatur-Wertes möglich.
Oben rechts: Anzeige der aktuellen Betriebsart (Heizen, Kühlen) bzw. (Tag, Eco,
Extra, Aus)
Unten links: Anzeige der Ist-Drehzahl bzw. Lüfterstufe, Änderung durch Betätigen der
gewünschten Lüfterstufe möglich.
Unten rechts: Anzeige von Störungen und Informationen. Details zu den Meldungen
siehe Kapitel Störmeldungen.
16.5.4 Türluftschleiergruppe mit Zeitschaltprogramm 1 – 5, 8
Oben links: Anzeige der Ist-Drehzahl bzw. Lüfterstufe, Aufruf der Ansicht zur Änderung
durch Betätigen der Schaltfläche bzw. Kachel
