3.25

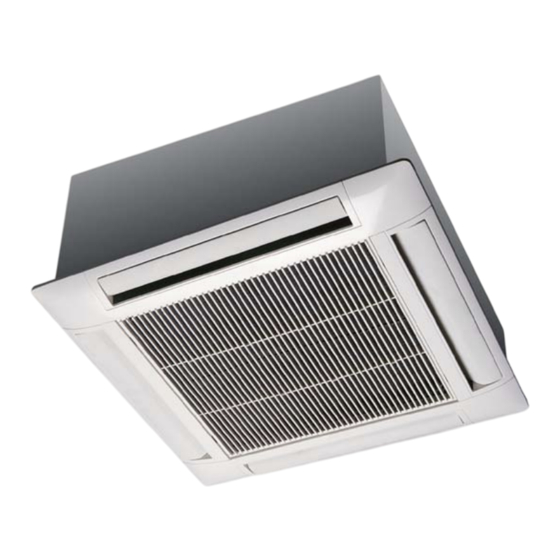

Kaltwasser-Kassetten
KaControl für Kaltwasser-Kassetten
Montage- und Installationsanleitung
Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren!
Vor Inbetriebnahme sorgfältig lesen!
I394/07/10/1 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kampmann KaControl

Inhaltszusammenfassung für Kampmann KaControl

  • Seite 1 3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Vor Inbetriebnahme sorgfältig lesen! I394/07/10/1 DE...

  • Seite 2: Inhaltsverzeichnis

    Kaltwasser-Kassetten 3.25 ...........3 Zeichenerklärung: 1. Bestimmungsgemäße Verwendung ......4 2. Wichtige Informationen / Sicherheitshinweise ..............5 3. Bedienung KaController Achtung! Gefahr! 3.1 Funktionstasten, Anzeigeelemente...........6 3.2 Bedienung...................8 Nichteinhaltung 3.2.1 Steuerung ein- und ausschalten ..........9 dieses Hinweises kann 3.2.2 Temperatureinstellung............10 schwe re Personen- oder 3.2.3 Lüftereinstellung ..............11 Sachschäden zur Folge 3.2.4 Zeiteinstellung ..............12...
  • Seite 3 3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.1 Anzeige im Display Sollwerttemperatur/ Raumtemperatur ..............34 10.3.2 Einstellung der Sollwerttemperatur absolut oder ± 3 K ................34 10.3.3 Funktion ON/OFF, Eco/Tag ..........35 10.3.4 Temperatursollwert im Eco-Betrieb ........36 10.3.5 Umschaltung Heizen/Kühlen über Anlegefühler in 2-Leiter-Systemen............36...

  • Seite 4: Bestimmungsgemäße Verwendung

    KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 1. Bestimmungsgemäße Verwendung Kampmann KaController und Kaltwasser-Kassetten sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Per- sonen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn das Gerät nicht sachgemäß...

  • Seite 5: Wichtige Informationen / Sicherheitshinweise

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 2. Wichtige Informationen / Sicherheitshinweise Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt werden. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen und den Richtlinien des EVU auszuführen.

  • Seite 6: Bedienung Kacontroller

    • 2 Ein- und 2 Ausschaltzeiten pro Tag • Alarmanzeige im Display • individuell veränderbare Grundanzeige • Druck-/Drehnavigator mit Endlos-Dreh-/Rastfunktion • Einknopfbedienung aller Funktionen möglich • Anschluss von Kampmann Systemkomponenten über Busverbindung • passwortgeschützte Serviceebene • sprachunabhängige Darstellung, international einsetzbar...

  • Seite 7: Funktionstasten, Anzeigeelemente

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG KaController mit 3.1 Funktionstasten, Anzeigeelemente Funktionstasten Typ 3210004 1. Display mit LED-Hintergrundbeleuchtung 2. ON/OFF-Taste (je nach Einstellung) - EIN / AUS (Werkseinstellung) - Ecobetrieb / Tagbetrieb 3. TIMER-Taste - Uhrzeit einstellen - Zeitschaltprogramme einstellen 4.
  • Seite 8 Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Symbole LCD-Display Anzeige Sollwert Raumtemperatur Aktuelle Uhrzeit Zeitschaltprogramm aktiv Wochentag Alarm Angewählte Funktion ist gesperrt Ecobetrieb Sollwerteinstellung aktiv Vorgabe Lüfteransteuerung Auto-1-2-3 Betriebsart Lüften Betriebsart Kühlen Betriebsart Heizen Betriebsart Automatische Umschaltung Heizen / Kühlen Die auf dem Display dargestellten Symbole sind abhängig von der Anwendung (2-Leiter, 4-Leiter,...

  • Seite 9: Bedienung

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2 Bedienung Der KaController wird über den Navigator und die Funktionstasten bedient. Die Funktionen, die über den Navigator aufgerufen und eingestellt werden können, sind in beiden Ausführungsvarianten (mit seit- lichen Funktionstasten, ohne seitliche Funktionstasten) identisch, so dass zum besseren Verständnis in der nachfolgenden Bedienungs-...

  • Seite 10: Steuerung Ein- Und Ausschalten

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.1 Steuerung ein- und ausschalten Nach dem Einschalten der Steuerung wird im Display die Standard- ansicht mit dem aktuellen Raumtemperatursollwert und der einge- stellten Lüfterstufe angezeigt. Nach der ersten Inbetriebnahme des KaControllers wird die Uhr- zeit in der Standardansicht nicht angezeigt (siehe Auswahlmenü...

  • Seite 11: Temperatureinstellung

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.2 Temperatureinstellung Der Temperatursollwert wird ausgehend von der Standardansicht eingegeben. Um die Standardansicht aufzurufen, drücken Sie die ESC-Taste oder führen Sie für 3 Sekunden keine Bedienung am KaController durch. Temperatursollwert einstellen: Durch Drehen des Navigators in der Standardansicht können Sie einen neuen Temperatursollwert einstellen.

  • Seite 12: Lüftereinstellung

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.3 Lüftereinstellung Um das Auswahlmenü „Lüftereinstellung“ aufzurufen, drücken Sie die LÜFTER-Taste (Schnellzugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Lüftereinstellung“ mittels Navigator: Im Automatikbetrieb wird die Raumtemperatur durch eine automa- tische Anpassung der Lüfterdrehzahl geregelt.

  • Seite 13: Zeiteinstellung

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.4 Zeiteinstellung Um das Auswahlmenü „Zeiteinstellung“ aufzurufen, drücken Sie die TIMER-Taste 1 x (Schnellzugriff) oder verwenden Sie den Naviga- tor. Aufrufen des Menüs „Zeiteinstellung“ mittels Navigator: Uhrzeit einstellen: Mit Hilfe des Navigators stellen Sie folgende Werte ein: 1.

  • Seite 14: Zeitschaltprogramme (Zsp)

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.5 Zeitschaltprogramme (ZSP) Der KaController bietet die Möglichkeit, programmierte Ein- und ZSP-Matrix Ausschaltzeiten über ein Zeitschaltprogramm (ZSP) auszuführen, OFF1 OFF2 falls Räume nur während bestimmter Tageszeiten klimatisiert wer- MO 6 : 00 18 : 00 - - : - - - - : - - den sollen.
  • Seite 15 3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Um das Auswahlmenü „Zeitschaltprogramme“ aufzurufen, drücken Sie die TIMER-Taste 2 x (Schnell-Zugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Zeitschaltprogramme“ mittels Navigator: Aktion 1: Durch Drehen des Navigators wählen Sie einen Wochentag für den Sie eine Ein- oder Ausschaltzeit programmieren möchten.
  • Seite 16 Wochentage nicht möglich und die Zeit wird mit „- -:- -“ dargestellt! Um das Auswahlmenü „Zeitschaltprogramme“ zu verlassen, drücken Sie in der ZSP-Startmaske den Navigator für 3 Sekunden oder führen Sie für 15 Sekunden keine Bedienung am KaControl- ler durch.

  • Seite 17: Betriebsarten (Mode-Taste)

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.6 Betriebsarten (Mode-Taste) Um das Auswahlmenü „Betriebsarten“ aufzurufen, drücken Sie die MODE-Taste (Schnellzugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Betriebsarten“ mittels Navigator: Die Betriebsart kann je nach Parametereinstellung mittels des Navi- gators eingestellt werden.

  • Seite 18: Alarmmeldungen

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 4. Alarmmeldungen Der KaController zeigt Funktionsstörungen durch die in den nach- folgenden Tabellen angegebenen Alarmmeldungen an. Die Alarm- meldungen werden nach Priorität im Display angezeigt. Im Alarmfall notieren Sie die Alarmmeldung und kontaktieren Sie für eine schnelle Fehlerbehebung das zuständige Personal (Anla-...

  • Seite 19: Motorschutz, Kondensatalarm

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 5. Motorschutz, Kondensatalarm 5.1 Motorschutz Die Motorstörung einer Kaltwasser-Kassette wird am KaController über die Einblendung „A07“ angezeigt. Die Kaltwasser-Kassette mit der Motorstörung schaltet sich automatisch ab. Nach Auftreten einer Motorstörung kontrollieren Sie, ob eine Lüfterwalze blockiert ist. Um die Störung zu beheben, schalten Sie die Kaltwasser-Kassette spannungsfrei und beseitigen Sie die Stör-...

  • Seite 20: Leitungsverlegung

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 6. Leitungsverlegung 6.1 Allgemeine Hinweise • Alle Kleinspannungsleitungen sind auf kürzestem Wege zu verle- gen. • Eine räumliche Trennung von Kleinspannungs- und Starkstrom- leitung ist, z. B. durch metallische Trennstege auf Kabelbühnen, zu gewährleisten.

  • Seite 21: Einkreisregelungen Bis 6 Geräte

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 6.2 Einkreisregelungen bis 6 Geräte Einkreisregelung bis 6 Geräte mit KaController zur Wandmontage Führungsgerät: Regelungsausstattung -C1 Folgegerät: Regelungsausstattung -C1 Maximal zulässige Leitungslängen Gesamtlänge Busleitungen zwischen den Kaltwasser-Kassetten max. 30 m Gesamtlänge Busleitungen zwischen Raumbediengerät und Führungsgerät max.

  • Seite 22: Einkreisregelungen Bis 30 Geräte

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 6.3 Einkreisregelungen bis 30 Geräte Einkreisregelung bis 30 Geräte mit KaController zur Wandmontage Führungsgerät: Regelungsausstattung -C1 Folgegerät: Regelungsausstattung -C1 Maximal zulässige Leitungslängen Gesamtlänge Busleitungen zwischen den Kaltwasser-Kassetten max. 300 m max. 1000 m (Beldon 9860) Gesamtlänge Busleitungen zwischen Raumbediengerät und Führungs-...

  • Seite 23: Abschlusswiderstände In Einem Can-Bus-System

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 6.3.1 Abschlusswiderstände in einem CAN-Bus-System • Die Busleitungen zwischen den CAN-Bus-Karten müssen linien- förmig ausgeführt werden. • Vor Setzen der Abschlusswiderstände ist die Kaltwasser-Kassette spannungsfrei zu schalten. • An der ersten und letzten CAN-Bus-Karte in einer Buslinie muss ein Abschlusswiderstand zwischen den Klemmen „+“...

  • Seite 24: Mehrkreisregelungen Bis 10 Regelkreise

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 6.4 Mehrkreisregelungen bis 10 Regelkreise Kaltwasser-Kassetten mit Zonenmanager Mehrkreisregelung, maximal 10 Regelkreise Maximal zulässige Leitungslängen Gesamtlänge Busleitungen zwischen den Kaltwasser-Kassetten in einem Regelkreis max. 30 m (siehe Einkreisregelungen) Gesamtlänge Busleitungen zwischen Raumbediengerät und Führungsgerät max.

  • Seite 25: Kacontroller

    An den Folgegeräten können keine externen Kontakte (z. B. Fensterkontakte, Kartenleser etc.) angeschlossen werden. 6.7 Ausgänge zur Beschaltung ext. Steuereinheiten (z. B. Wärmeanforderung, Störung, etc.) • Alle KaControl-Kaltwasser-Kassetten Führungsgeräte verfügen über Multifunktionsausgänge, die bei der Inbetriebnahme mit verschiedenen Funktionen belegt werden können (Wärmeanfor- derung, Kälteanforderung, Störung, etc.) •...

  • Seite 26: Kaltwasser-Kassette

    • Zum Anschließen der elektrischen Leitungen den Elektroschalt- Steuerplatine kasten öffnen, die verlegten Leitungen einführen und gemäß Schaltplan anschließen. Für alle Anschlussarbeiten ist die KaControl-Kaltwasser- Kassette spannungsfrei zu schalten. Elektro- schaltkasten Auch das Anschließen der Busleitungen darf nur im spannungs- freien Zustand der KaControl-Kaltwasser-Kassette ausgeführt...

  • Seite 27: Kacontroller

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 7.3 KaController Montage/Demontage Elektroanschluss • Schließen Sie den KaController an die nächstgelegene Kaltwasser- Kassette gemäß Schaltplan an. Die maximale Buslänge zwischen KaController und Kaltwasser- Kassette beträgt 30 m. • Durch den Anschluss eines KaControllers wird die jeweilige Kalt- wasser-Kassette automatisch Führungsgerät im Regelkreis.

  • Seite 28: Adressierung

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Adressierung Einkreisregelungen 8.1.1 Maximal 6 Kaltwasser-Kassetten in einer Regelzone • Kaltwasser-Kassetten in Einkreisregelungen mit maximal 6 Gerä- ten müssen nicht adressiert werden. • Die Definition Führungsgerät / Folgegerät erfolgt durch den Anschluss des KaControllers.

  • Seite 29: Mehrkreisregelungen

    8.2.1 Maximal 10 Regelzonen mit bis zu 6 Kaltwasser- Kassetten in einer Regelzone Adressierung über Parametereinstellungen notwendig • KaControl-Kaltwasser-Kassetten in Mehrkreisregelungen müssen adressiert werden, wobei in einem Regelkreis nur die Führungs- geräte adressiert werden müssen. • Die Adressierung erfolgt über Parametereinstellungen im Service- menü...

  • Seite 30: Parametereinstellungen Zur Adressierung Der Führungsgeräte

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 8.2.2 Parametereinstellungen zur Adressierung der Führungsgeräte Zur Einstellung der Parameter sind folgende Bedienschritte auszu- führen: 1. Die Kaltwasser-Kassette ist auszuschalten durch: • Drücken der ON/OFF-Taste oder • Drücken des Navigators für min. 5 Sek.

  • Seite 31: Einstellung Geräteausführung Mittels Dip-Schalter

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 9. Einstellung Geräteausführung mittels DIP-Schalter Die Geräteausführung einer Kaltwasser-Kassette (z. B. 2-Leiter oder 4-Leiter Anwendung) wird mittels der DIP-Schalter auf der Basispla- DIP-Schalter tine eingestellt. Nach Setzen der DIP-Schalter sind alle notwendigen Grundfunktionen einer Geräteausführung parametriert und die...
  • Seite 32 Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG DIP-Schalter Nr. 2 In einem 2-Leiter-System erfolgt die Umschaltung Heizen / Kühlen standardmäßig durch die Beschal- tung des digitalen Eingangs DI2, wobei folgende Betriebsarten in Abhängigkeit zum externen Kontakt ausgeführt werden: Ext. Kontakt offen →...
  • Seite 33 3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG DIP-Schalter Werkseinstellungen 2-Leiter-System 2 -Leiter Funktionen DIP1 Anlegetemperaturfühler nicht vorhanden DIP2 Umschaltung H/K über digitalen Eingang DI2 DIP3 Sperren von Bedienfunktionen deaktiviert DIP-Schalter 2-Leiter-System DIP4 2-Leiter-System Regelungsausstattung C1 DIP5 OFF ist zwingend einzustellen OFF = Raumregelung auf ext.

  • Seite 34: Parametereinstellungen

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10. Parametereinstellungen 10.1 Allgemeines Spezielle Systemanforderungen können über Parametereinstellun- gen im Servicemenü konfiguriert werden. Spezielle Systemanforderungen können sein: • Anzeige im Display: Raumtemperatur oder Sollwerttemperatur • Sperren von Bedienfunktionen • Einstellung der Sollwerttemperatur absolut oder ± 3K •...

  • Seite 35: Parametereinstellungen

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3. Parametereinstellungen 10.3.1 Anzeige im Display Sollwerttemperatur / Raumtemperatur Mittels der großen Sieben-Segment-Anzeige können verschiedene Werte angezeigt werden. Der Wert wird über den Parameter P37 eingestellt. Parameter P37 Funktion Standard Min Einheit...

  • Seite 36: Funktion On/Off, Eco/Tag

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.3 Funktion ON/OFF, Eco/Tag Parameter P38 Die Funktion der ON/OFF-Taste und der Zeitschaltprogramme wird über den Parameter P38 vorge- geben. Über die ON/OFF-Taste und die Zeitschaltprogramme kann das Gerät ein- und ausgeschaltet oder zwischen Eco- und Tagbetrieb umgeschaltet werden.

  • Seite 37: Temperaturabsenkung Im Eco-Betrieb

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.4 Temperaturabsenkung im Eco-Betrieb Temperaturabsenkung und Temperaturanhebung im Eco-Betrieb Parameter P18, P19 Über den Parameter P18 wird die Temperaturanhebung im Kühlbetrieb während der Eco-Betriebs- zeit eingestellt. Über den Parameter P19 wird die Temperaturabsenkung im Heizbetrieb während der Eco-Betriebs- zeit eingestellt.

  • Seite 38: Einstellung Betriebsart Automatische Umschaltung Heizen/Kühlen

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.5.2 Einstellung Betriebsart Automatische Umschaltung Heizen/Kühlen Parameter P38 Über den Parameter P38 wird die Betriebsart Automatik fest eingestellt, da die Betriebsarten Heizen und Kühlen ausschließlich über den Anlegefühler vorgegeben werden. Der Parameter P38 ist auch für die Funktion „ON/OFF und Eco/Tag” (siehe Abschnitt 10.3.3) einzu- stellen.

  • Seite 39: Grenzwert Kühlbetrieb

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.5.4 Grenzwert Kühlbetrieb Parameter P14 Über den Parameter P14 wird der Grenzwert zum Einschalten der Lüfterstufen im Kühlbetrieb eingestellt. Funktion Standard Min Einheit Grenzwerttemperatur zur Freigabe der Lüfterstufen im °C Kühlbetrieb Die Regelung überwacht permanent die Wassertemperatur und gibt den Kühlbetrieb und die Lüfterstufen nur frei, wenn die Wassertemperatur den eingestellten Grenzwert unterschritten...

  • Seite 40: Auto-Eco-Funktion

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.6 Auto-Eco-Funktion Über einen Anlegefühler besteht die Möglichkeit, die Lüfterstufen in Abhängigkeit der Wasser- temperatur zu sperren. Durch diese Anwendung kann eine zentrale Absenkung oder Anhebung der Wassertemperaturen im Gebäude an der jeweiligen Kaltwasser-Kassette erfasst und verarbeitet werden.

  • Seite 41: Funktion Analoge Eingänge B1, B2, B3

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.8 Funktion analoge Eingänge B1, B2, B3 Die Funktionen der analogen Eingänge werden über die DIP-Schaltereinstellungen vorgegeben und können über Parametereinstellungen nicht geändert werden. Der Anwender hat die Möglichkeit, über Offset-Werte die Temperaturfühler an den analogen Ein- gängen B1−...

  • Seite 42: Funktion Digitale Eingänge Di1, Di2, Di3, Di4 Und Di5

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.9 Funktion digitale Eingänge DI1, DI2, DI3, DI4 und DI5 10.3.9.1 Digitaler Eingang DI1 Die Funktion des digitalen Eingangs DI1 ist vorgegeben und kann über Parameter nicht verändert werden. ext. Kontakt Funktion Offen Gerät ist zum Ein- und Ausschalten über den KaController freigegeben...

  • Seite 43: Digitaler Eingang Di4

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.9.4 Digitaler Eingang DI4 Die Funktion des digitalen Eingangs DI4 ist vorgegeben und darf über Parameter nicht verändert werden. Eine externe Beschaltung ist standardmäßig nicht vorgesehen. Für den digitalen Eingang DI4 ist der Parameter P44 zwingend auf P44 = 4 zu stellen.

  • Seite 44: Einstellungen Ventilplatinen Für 0

    4 = Heizanforderung 7 = Gerätestörung 8 = Kälteanforderung oder Heizanforderung 10.3.11.3 Einstellungen Ventilplatinen für 0..10 V Stellantriebe und 3-Pkt.-Stellantriebe Die KaControl Steuerplatine bietet die Möglichkeit, verschiedene Ventilplatinen über eine Steckver- bindung aufzunehmen. Ventilplatine Standard: No4: Digitaler Ausgang 230 V Ventil Heizen/Kühlen...
  • Seite 45 3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Parametereinstellungen Ventilplatine für 0..10 V Stellantriebe Parameter P39 − P42, P95, P108, P109, P114, P115 Über die nachfolgenden Parameter werden die Funktionen der „Ventilplatine zur Ansteuerung von 0..10 V Stellantrieben“ konfiguriert. 0..10 V...
  • Seite 46 Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Parametereinstellungen Ventilplatine für 3-Pkt.-Stellantriebe Parameter P39 − P42, P95, P97, P108, P109, P114, P115 Über die nachfolgenden Parameter werden die Funktionen der „Ventilplatine zur Ansteuerung von 3-Pkt.-Stellantrieben” konfiguriert. 3-Pkt. Funktion Max Einheit...

  • Seite 47: Einstellungen Lüfter

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.11 Einstellungen Lüfter 10.3.11.1 Lüfterautomatikbetrieb Im Lüfterautomatikbetrieb werden die Lüfterstufen in Abhängig- keit zur Raumtemperaturregelung ein- und ausgeschaltet. Über die Parameter P07, P08 und P09 wird der Lüfterautomatikbetrieb eingestellt. Parametereinstellung Lüfterautomatikbetrieb Funktion...

  • Seite 48: Lüfterdauerbetrieb

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.11.3 Lüfterdauerbetrieb Über den Parameter P29 kann der Lüfterdauerbetrieb aktiviert werden. Im Lüfterdauerbetrieb bleibt der Lüfter in der vorgewählten Stufe eingeschaltet, auch wenn die Raumtemperatur den Soll- wert erreicht hat (im Lüfterautomatikbetrieb bleibt die Stufe 1 aktiv).

  • Seite 49: Sperren Von Bedienmöglichkeiten Oder Funktionen, Parameter 38

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10.3.13 Sperren von Bedienmöglichkeiten oder Funktionen, Parameter 38 Über den Parameter P38 können einzelne Bedienmöglichkeiten oder Funktionen gesperrt werden. Der Parameter P38 muss u. a. eingestellt werden für • die Funktion ON/OFF, Eco/Tag gemäß Abschnitt 10.3.3 •...

  • Seite 50: Programmierschlüssel

    Nach der Parametereinstellung kann das Setup mit Hilfe des Programmierschlüssels einfach auf andere Kaltwasser-Kassetten Steuerplatinen kopiert werden. Zum Kopieren bitte folgende Bedienschritte ausführen: 1. Die vorher programmierte Kaltwasser-Kassetten KaControl Pla- tine spannungsfrei schalten. Parameter Auslesen 2. Die DIP-Schalter des Programmierschlüssels auf Lese-Modus einstellen (DIP1 = AUS, DIP2= AUS).

  • Seite 51: Parameterliste Steuerplatine

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11. Parameterliste Steuerplatine Die Parameter können im Servicemenü aufgerufen und gemäß den Anlagenerfordernissen ange- passt werden. Das Aufrufen des Servicemenüs ist in Abschnitt 10.2 beschrieben. Funktion Standard Min Max Einheit Bemerkung P000 Software-Version (nur Lesen) 255 - P001 Basis-Sollwert für Sollwerteingabe ±...
  • Seite 52 Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Funktion Standard Min Max Einheit Bemerkung P031 Standardwert ist zwingend einzustellen 255 °C P032 Spülfunktion: Maximale Stillstandszeit des Lüfters 2 255 Min P033 Spülfunktion: Zeitdauer der Spülfunktion 255 s P034 Spülfunktion: Aktivierung in den Betriebsarten 0 = Spülfunktion inaktiv...
  • Seite 53 3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Funktion Standard Min Max Einheit Bemerkung P043 Digitaler Eingang DI3 Seite 41 P044 Digitaler Eingang DI4 Seite 42 P045 Digitaler Eingang DI5 Seite 42 0 = ohne Funktion 1 = Eco/Tag-Betrieb--(Kontakt offen → Tag) 6 = Eco/Tag-Betrieb--(Kontakt offen →...
  • Seite 54 Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Funktion Standard Min Max Einheit Bemerkung P097 Laufzeit der 3-Pkt.-Stellantriebe für Heizen/Küh- 255 s Seite 43 len. Die Laufzeit ist gemäß den technischen Angaben der Stellantriebe einzustellen! P099 Standardwert ist zwingend einzustellen 100 % P100 Antiblockierschutz 3-Pkt.-Stellantriebe...

  • Seite 55: Funktionsprüfung Der Angeschlossenen Baugruppen

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 12. Funktionsprüfung der angeschlossenen Baugruppen Der KaController bietet die Möglichkeit, die Funktion der ange- schlossenen externen Geräte unabhängig von der Software-Appli- kation zu prüfen. Die Funktion einzelner Baugruppen, wie z. B. des Ventilators, kann über Eingaben am KaController direkt aktiviert und überprüft wer-...
  • Seite 56 Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Step Ein- und Ausgang Anzeige blinkt Anzeige blinkt nicht L01* Eingang B1 Fühler defekt Fühler i.O. L02* Eingang B2 Fühler defekt Fühler i.O. L03* Eingang B3 Fühler defekt Fühler i.O. Eingang DI1...

  • Seite 57: Parameter Kacontroller

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 13. Parameter KaController 13.1 Allgemeines Über Parametereinstellungen im KaController können spezielle Anforderungen der Anwender aktiviert und deaktiviert werden, z. B. können über Parameter die am KaController einstellbare mini- male und maximale Sollwerttemperatur eingestellt werden.

  • Seite 58: Parameterliste Kacontroller

    Kaltwasser-Kassetten 3.25 KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG 13.3 Parameterliste KaController Funktion Standard Min Max Einheit Bemerkung t001 Serielle Adresse 207 - t002 Baudrate 0 = Baudrate 4800 1 = Baudrate 9600 2 = Baudrate 19200 t003 Funktionsweise Hintergrundbeleuchtung 0 = langsames Einblenden, schnelles Ausblenden...

  • Seite 59: Notizen

    3.25 Kaltwasser-Kassetten KaControl für Kaltwasser-Kassetten INSTALLATIONS- UND BEDIENUNGSANLEITUNG Notizen...
