Anleitung KaControl Bedientableau SEL 4.003 Seite 16 von 284

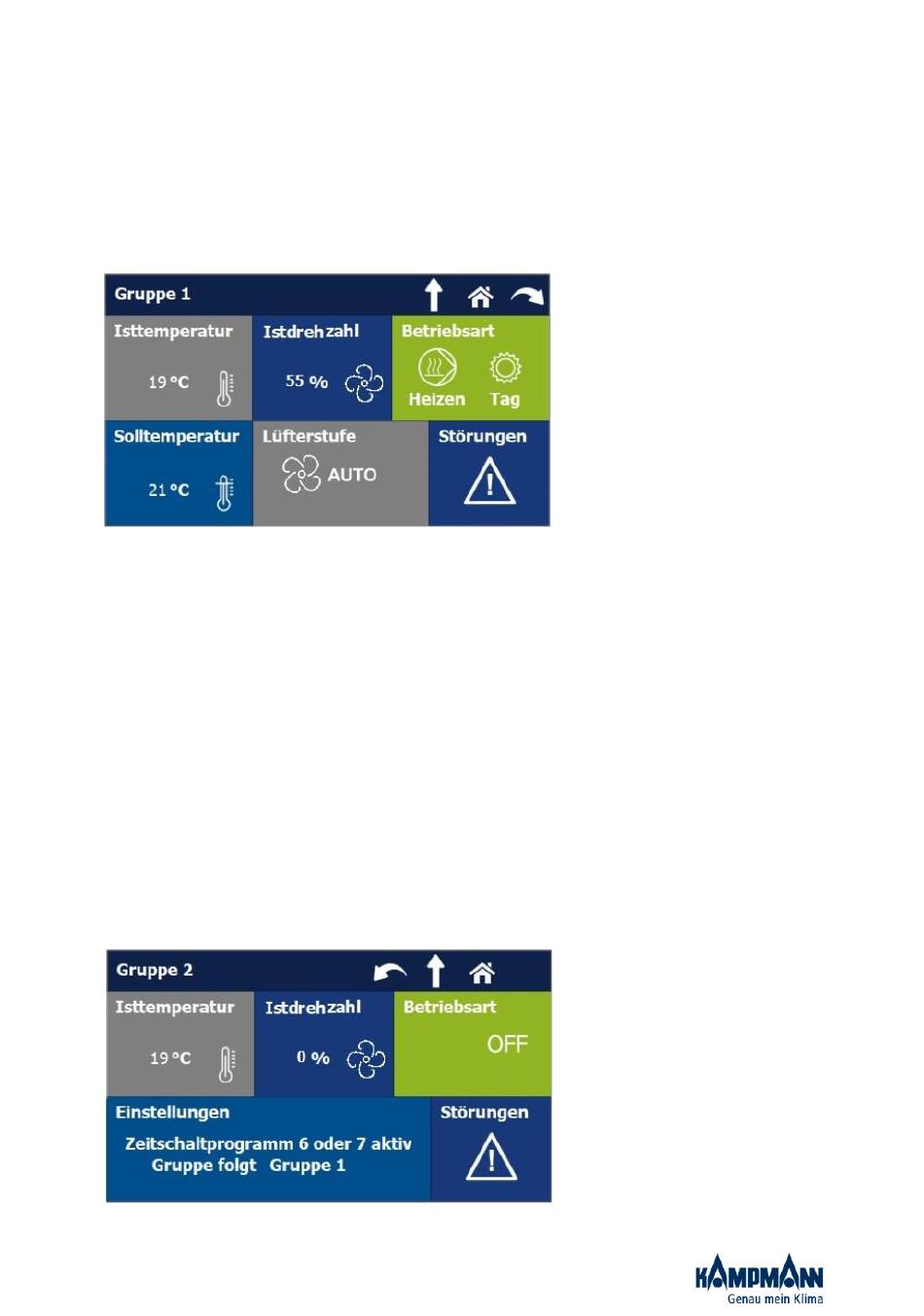

5.1.6 Detailansicht einer Gruppe

Je nach Anlagenkonfiguration können die angezeigten Kacheln und darauf
angezeigten Symbole abweichen. Generell können vier verschiedene Darstellungen
angezeigt werden. Sollte eine Störung bzw. Meldung aktiv sein, wird dies durch einen
roten Rahmen angezeigt.
5.1.6.1 Umluftgerät (Zeitschaltprogramm 1-5, 8)
Oben links: Anzeige der aktuellen Ist-Temperatur
Oben mittig: Anzeige der aktuellen Ist-Drehzahl
Oben rechts: Anzeige der aktuellen Betriebsart (Heizen, Kühlen, Aus) bzw. (Tag, Eco,
Extra, Aus)
Unten links: Anzeige der Soll-Temperatur, Aufruf der Ansicht zur Änderung durch
Betätigen der Schaltfläche bzw. Kachel
Unten mittig: Anzeige der Soll-Drehzahl bzw. Lüfterstufe, Aufruf der Ansicht zur
Änderung durch Betätigen der Schaltfläche bzw. Kachel
Unten rechts: Anzeige von Störungen, Details durch Betätigen der Schaltfläche bzw.
Kachel
5.1.6.2 Umluftgerät (Zeitschaltprogramm 6-7)
