13 Trenddaten

Eine Auswahl der wichtigsten Istwerte und Signale wir zyklisch aufgezeichnet und im
Regler gespeichert. Mit einem leeren USB-Stick (Stecker Micro-USB, Formatierung
FAT32) können diese Daten vom Regler geladen werden. Die Anschlussbuchse
befindet sich auf der Oberseite des Reglers und ist mit einer Kunststoffkappe
verschlossen. Diese muss für den Anschluss des USB-Stick geöffnet werden und nach
dem Auslesen der Trenddaten wieder verschlossen werden.

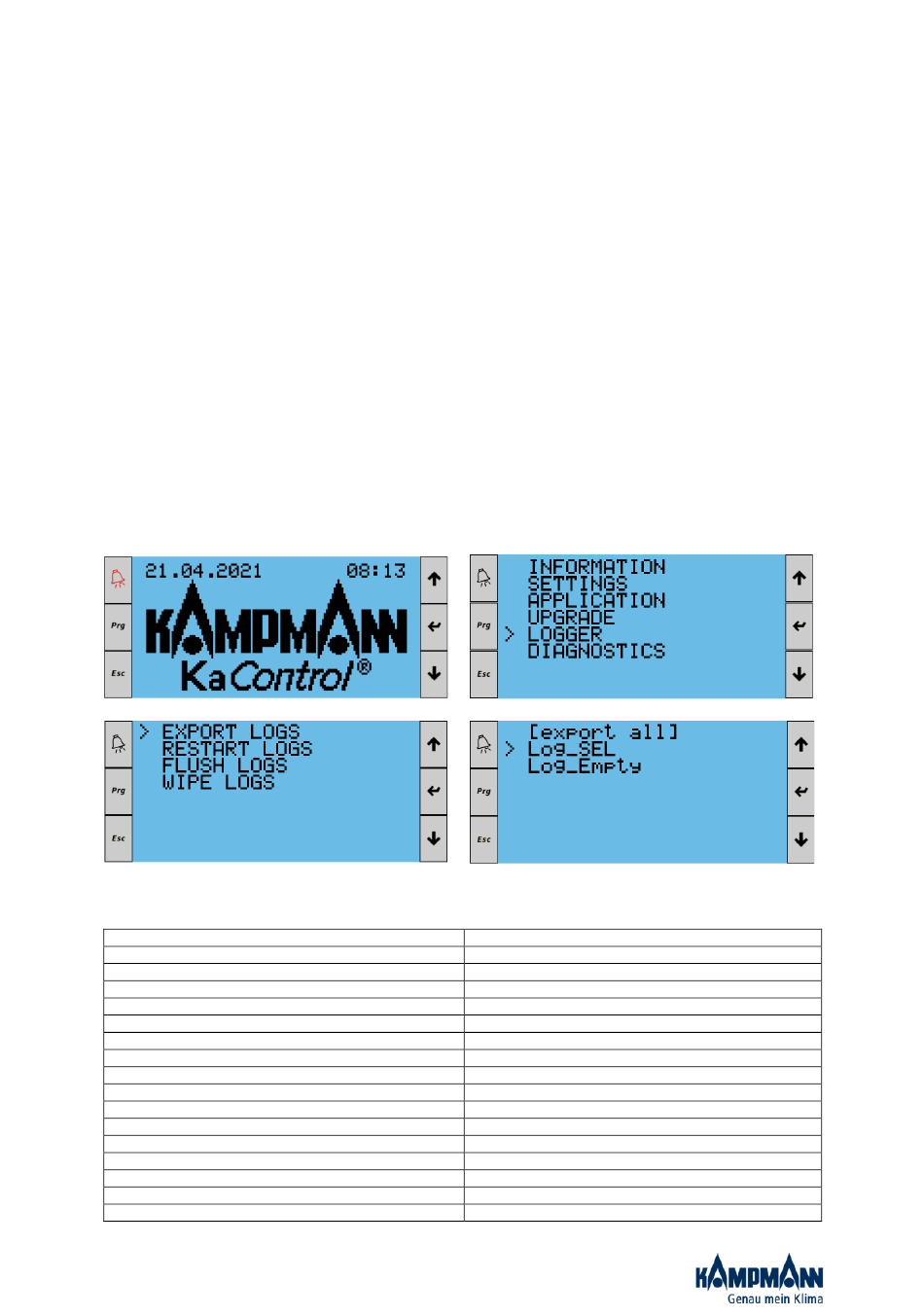

Das Auslesen kann mittels PGD gestartet werden. Dazu müssen die Taste „Glocke"
bzw. „Alarm" und die Taste „Enter" für drei Sekunden gleichzeitig gedrückt werden.
Um eine Mehrfachselektion am Touch durchzuführen gibt es unterhalb eine
entsprechende Taste. Um die Auswahl für eine bestimmte Dauer durchzuführen, gibt
es unterhalb ebenfalls eine entsprechende Taste. Anschließend ist der Menüeintrag
„Logger" und dann der Menüeintrag „Export Logs", auszuwählen. Danach kann die
Datei „Log_SEL" ausgewählt werden. Durch anschließendes Betätigen der Taste
„Enter" beginnt der Download. Die ausgelesenen Daten werden auf dem USB-Stick
als CSV-Datei gespeichert.
Tabellenkalkulationsprogramm wie Excel weiterbearbeitet und visualisiert werden. Die
Datenpunkte werden alle fünf Minuten bzw. ereignisgesteuert aufgezeichnet. Die
Aufzeichnungsdauer beträgt ca. 31 Tage.
Die folgende Tabelle gibt an, welche Istwerte und Signale gespeichert werden.
Datenpunkt:
Time
Event
Devices.Katherm_Group_01.Ctrl_SPnt_Kathermboard
Devices.Katherm_Group_01.AVal_IDAT
Devices.Katherm_Group_01.AVal_Fan_Speed
Devices.Katherm_Group_02.Ctrl_SPnt_Kathermboard
Devices.Katherm_Group_02.AVal_IDAT
Devices.Katherm_Group_02.AVal_Fan_Speed
Devices.Katherm_Group_03.Ctrl_SPnt_Kathermboard
Devices.Katherm_Group_03.AVal_IDAT
Devices.Katherm_Group_03.AVal_Fan_Speed
Devices.Katherm_Group_04.Ctrl_SPnt_Kathermboard
Devices.Katherm_Group_04.AVal_IDAT
Devices.Katherm_Group_04.AVal_Fan_Speed
Devices.Katherm_Group_05.Ctrl_SPnt_Kathermboard
Devices.Katherm_Group_05.AVal_IDAT
Anleitung KaControl Bedientableau SEL_4_003_2021-05-31.docx
Die CSV-Datei kann
Beschreibung:
Zeitpunkt
Ereignis
Sollwert Umluftgruppe 1
Istwert Umluftgruppe 1
Drehzahl Umluftgruppe 1
Sollwert Umluftgruppe 2
Istwert Umluftgruppe 2
Drehzahl Umluftgruppe 2
Sollwert Umluftgruppe 3
Istwert Umluftgruppe 3
Drehzahl Umluftgruppe 3
Sollwert Umluftgruppe 4
Istwert Umluftgruppe 4
Drehzahl Umluftgruppe 4
Sollwert Umluftgruppe 5
Istwert Umluftgruppe 5
Seite 260 von 284
