Anschluß
SIM 1, 2, 3, 4 Onboard 5V SIMM Sockel
DIM1, 2, 3 Onboard 3,3V DIMM Sockel
J3, 4, 6, 7 Onboard PCI-Erweiterungssteckplätze
J8, 10, 14 Onboard ISA-Erweiterungssteckplätze
J5 Erster onboard PCI E-IDE Anschluß
J1 Zweiter onboard PCI E-IDE Anschluß
FDC1 Anschluß für onboard Disketten Kontroller
CN3 Anschluß für parallele Schnittstelle
CN9 Anschluß für erste serielle Schnittstelle
CN7 Anschluß für erste serielle Schnittstelle
NK2 Anschluß für PS/2-Maus Schnittstelle
Anschlüsse & Sockel
Funktion
Mainboard HOT-566 V1.x / 2.x
Anschluß
JP10, 11 Anschluß für USB (Universeller serieller Bus)
IR2 Infrarot Kommunikations-Schnittstelle
JP1, JP2 Anschluß für CPU- und System-Lüfter
JP13 Anschluß für EPMI-Schalter und Green-LED
J15 ATX-Netzteil Anschluß
JP17 LED-Anschluß für R/W-Indikator für E-IDE
JP14 Anschluß für Hardware-Reset-Taster
J9 Betriebsanzeige-LED und Keylock-Anschluß
JP12 Anschluß für PC-Lautsprecher
JP7 ATX-Ein/Aus-Schalter
J20 Anschluß für EISCA-Lüfter
Anschlüsse & Sockel

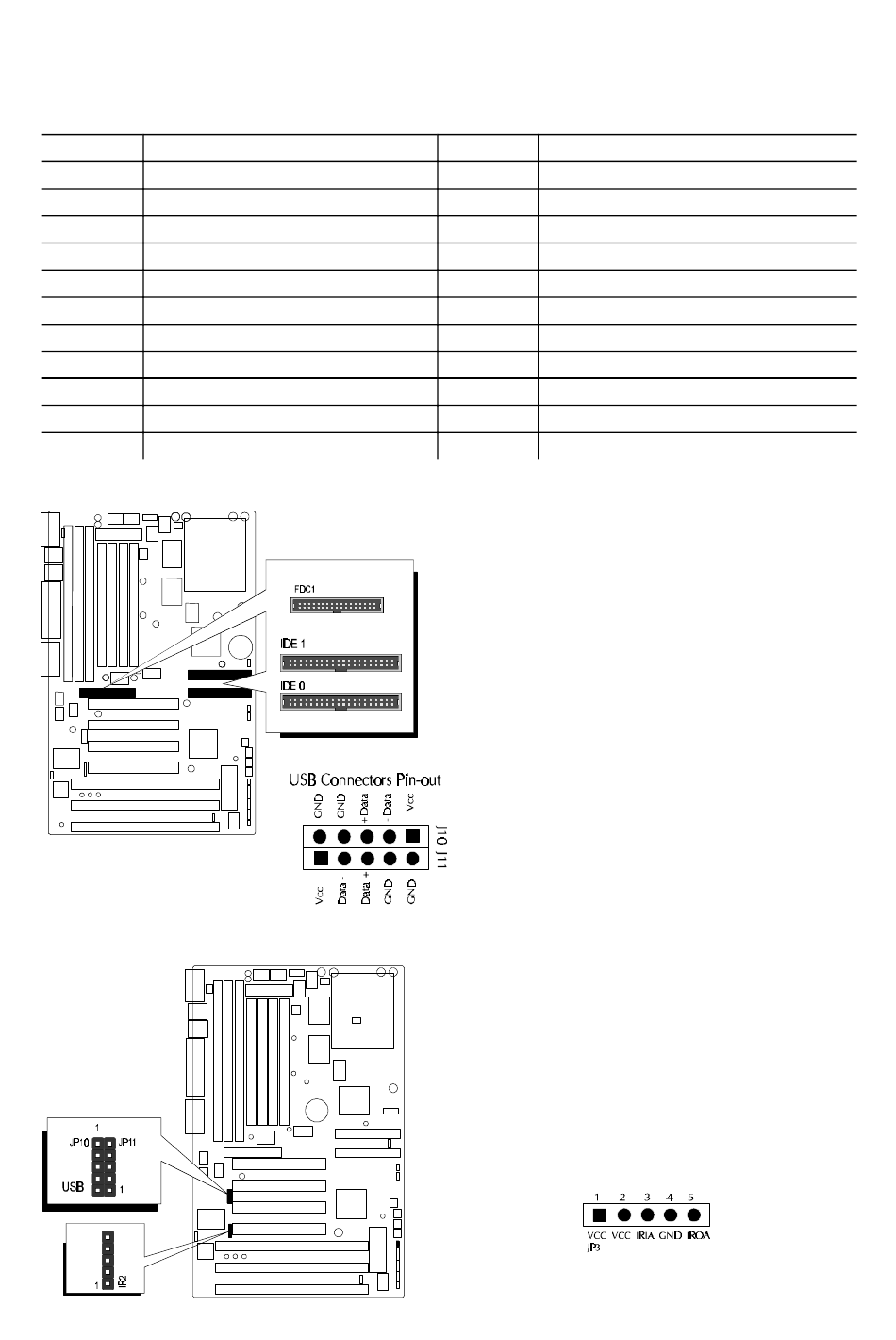

Enhanced IDE- und Floppy-
Anschluß
Das Mainboard HOT-566 wird mit einem 40poligen
Flachbandkabel für IDE-Geräte und einem 34poligen
Flachbandkabel für Diskettenlaufwerke ausgeliefert.
Die farblich markierte Ader ist Pin 1. Beim An-
schließen ist darauf zu achten, daß diese Markierung
in die Pin-1-Richtung des entsprechenden An-
schlusses auf dem Mainboard zeigt.
JP10, JP11 - USB Anschluß
Auf dem Mainboard befinden sich zwei USB-
Schnittstellen (universeller serieller Bus): J10 und
J11. Über einen optionalen Adapter können USB-
Geräte angeschlossen werden.
IR2 - Anschluß für Infrarot-Modul
Auf dem Mainboard HOT-566 befindet sich der
5polige Anschluß IR2 für ein optionales Infrarot
Modul zum drahtlosen Senden und Empfangen von
Funktion
