Shuttle HOT-559 Benutzerhandbuch

Pci-mainboard
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

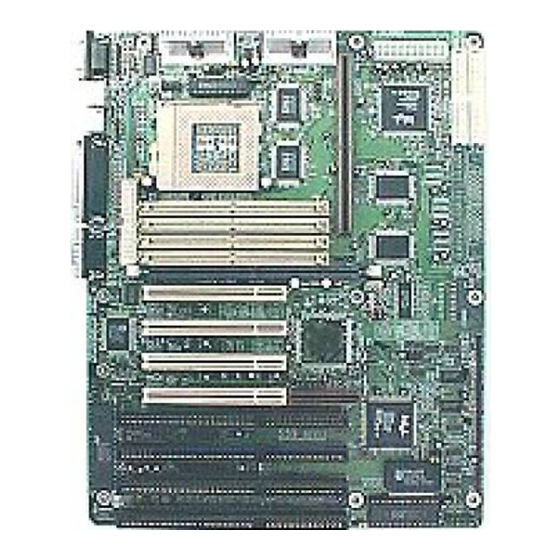

HOT-559
PCI-Mainboard
Benutzerhandbuch
Rev 1.3: ohne integrierten SCSI-Adapter
Rev 1.5: mit integriertem Adaptec SCSI-Adapter
HOT-559 Benutzerhandbuch 1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shuttle HOT-559

Inhaltszusammenfassung für Shuttle HOT-559

  • Seite 1 HOT-559 PCI-Mainboard Benutzerhandbuch Rev 1.3: ohne integrierten SCSI-Adapter Rev 1.5: mit integriertem Adaptec SCSI-Adapter HOT-559 Benutzerhandbuch 1...

  • Seite 2: Inhaltsverzeichnis

    NHALTSVERZEICHNIS ................3 ESCHREIBUNG 1.1 Überblick ...................... 3 1.1.1 Das HOT-559 Mainboard Layout ............4 1.2 Bauformat ....................5 1.3 Microprozessor ................... 6 1.4 Speicher ......................6 1.5 Chipsatz ....................... 7 1.6 I/O Kontroller ....................7 1.7 Echtzeituhr, CMOS RAM ................. 7 1.8 Mainboard Anschlüsse ................

  • Seite 3: Beschreibung

    1.1 Überblick Dieses Handbuch beschreibt zwei Versionen des HOT-559 Mainboards: HOT-559 Rev. 1.3 ist ein Intel 430VX ATX Mainboard mit 4 PCI- und 4 ISA-Slots HOT-559 Rev. 1.5 unterscheidet sich von Rev. 1.3 insofern, daß ein zusätzlicher SCSI-Adapter Adaptec AIC7880 Ultra Wide onboard integriert ist. Dieser unterstützt auch die RAID Technologie (Redundant Array of Inexpensive Disks).

  • Seite 4: Das Hot-559 Mainboard Layout

    1.1.1 Das HOT-559 Mainboard Layout HOT-559 Benutzerhandbuch 4...

  • Seite 5: Bauformat

    1.2 Bauformat Das HOT-559 Mainboard wurde für ein standard ATX Gehäuse entworfen. Die Lage der I/O Anschlüsse und Befestigungslöcher stimmen mit der ATX- Spezifikation überein. HOT-559 Benutzerhandbuch 5...

  • Seite 6: Microprozessor

    1.3 Mikroprozessor Das HOT-559 Mainboard läuft mit Pentium Prozessoren, Cyrix 6x86 und AMD K5 CPUs. Ein onboard Spannungswandler liefert die benötigte Prozessorspannung im 3-Volt-Bereich aus der 5Volt Stromversorgung. Es werden Pentium Prozessoren mit 75, 90, 100, 120, 133, 150, 166 und 200 MHz unterstützt.

  • Seite 7: Chipsatz

    Daten-Sicherung und einen ununterbrochenen Datenfluß. RAID Speichersysteme bieten eine wesentlich höhere Zugriffsgeschwindigkeit als einzelne Festplattenlaufwerke. Das HOT-559 bietet einen optionalen RAID Slot für den Adaptec PCI RAID Adapter. 1.6 I/O Kontroller Der UMC8669AF integriert zwei serielle Ports, einen parallel Port und Floppy: Zwei NS16C550-kompatible UARTs mit send/receive 16 byte FIFO Unterstützung für ein InfraRot Anschluß...

  • Seite 8: Mainboard Anschlüsse

    Auf dem Board gibt es Anschlüsse für das Netzteil, Floppy, IDE, die hintere Steckleiste und die Anschlüsse zur Frontblende des Computergehäuses. Anschlüsse zur Frontblende des Computergehäuses Das HOT-559 Mainboard bietet folgende Anschlüsse zur Frontblende des Computergehäuses: * Infra-rot (IrDA) Port...
  • Seite 9 Spezifikation erlaubt Datentransfers von 115Kbps bei einem Abstand von bis zu einem Meter. Back Panel Connectors Die Anschlußsteckleiste auf der Hinterseite des 559 Mainboards bieten Anschlußmöglichkeiten für eine PS/2-Tastatur und PS/2 Mouse sowie Anschlüsse wie 2 serielle und einen parallelen Port (näheres finden Sie auf folgender Seite) HOT-559 Benutzerhandbuch 9...

  • Seite 10: Erweiterungssteckplätze

    Das Board bietet vier ISA und vier PCI Erweiterungssteckplätze. Der PCI Bus entspricht völlig der PCI 2.1 Spezifikation und unterstützt bis zu vier Busmaster durch die vierr PCI Slots (oder drei PCI Slots wenn der Adaptec AIC-7880 SCSI Kontroller onboard ist.) HOT-559 Benutzerhandbuch 10...

  • Seite 11: Jumper Einstellungen

    2 Jumper Einstellungen HOT-559 Rev 1.3 ohne SCSI-Adapter onboard HOT-559 Rev 1.5 mit SCSI-Adapter onboard HOT-559 Benutzerhandbuch 11...

  • Seite 12: Jumper Block Überblick

    2.1 Jumper Block Überblick Das HOT-559 Mainboard hat Jumper um die Systemkonfiguration zu ändern. Normalerweise ändern Sie die Jumper nur wenn Sie Folgendes tun möchten: Ändern der Systemgeschwindigkeit pipeline burst Cache Aufrüstung auf 512KB Konfiguration der Adaptec RAID Karte 2.2 CPU Konfiguration (JP21, JP27, JP28) Mittels dieser Jumper wird das HOT-559 Mainboard auf die verschiedenen Geschwindigkeiten der Pentium, AMD und Cyrix Prozessoren eingestellt.

  • Seite 13: Amd K5 Cpu

    AMD K5 Prozessor CPU Takt Multiplikator (JP 27, 28) System Bus CPU Typ Frequenz (JP 21) HOT-559 Rev 1.3 HOT-559 Rev 1.5 PR166 66 MHz 1,75 x 1,75 x (116,7 MHz) PR150 60 MHz 1,75 x 1,75 x (105 MHz)

  • Seite 14: Onboard Regulator Output (Jp35, Jp37, Jp38, Jp39)

    2.3 Onboard Spannungswandler ( JP35, JP37, JP38, JP39 ) Das HOT-559 Mainboard hat zwei onboard Spannungswandler um 3.3V Strom ) für intel Pentium P54C, Cyrix 6x86 und AMD K5 Prozessoren zu CORE bieten. Zudem bietet zweifache Ströme 3.3/2.8V (V separated) für Intel CORE P55C Prozessoren und zukünftige Cyrix/AMD Prozessoren.

  • Seite 15: Weitere Jumpers Einstellungen

    Einstellung der Cache Größe( JP34, JP36 ) Das HOT-559 Mainboard unterstützt 256KB oder 512KB pipeline burst Cache. Falls das HOT-559 Mainboard mit 256KB pipeline burst Cache onboard geliefert wurde, kann die Cache Größe einfach auf 512KB durch Installieren eines sekundären 256KB pipeline burst Cache Module in den CELP Sockel aufgerüstet werden.
  • Seite 16 559 nicht auf einem Ende des SCSI Busses ist, lassen Sie JP23 OFF (Open). Adaptec RAID Adapter - JP14, JP15 (Option) Das HOT-559 bietet einen optionalen RAID Slot für den Adaptec PCI RAID Adapter. JP14 und JP15 werden benutzt um zu bestimmen, ob ein Adapter vorhanden ist oder nicht.

  • Seite 17: Bios Und Setup Utility

    3 BIOS und Setup Utility 3.1 Einleitung Das HOT-559 Mainboard hat Award BIOS welches sich in einem Flash EEPROM befindet. Zusätzlich zu dem BIOS enthält das Flash EEPROM noch das Setup utility, Power-on Self Tests (POST), APM 1.2, das PCI auto-Konfiguration Utility und und Windows 95 ready Plug and Play.

  • Seite 18: Das Hauptmenü

    BIOS defaults lädt die Werte für eine optimale Systemleistung. Sie können die Parameter jedoch im Option Setup Menü ändern. Load Setup Defaults BIOS defaults lädt die Werte für eine minimale Systemleistung. Sie können die Parameter jedoch mit der Option Setup Menü ändern. HOT-559 Benutzerhandbuch 18...
  • Seite 19 Ändert, setzt oder deaktiviert das Benutzer- Paßwort. Es erlaubt Ihnen den Zugriff zum System, zum Setup oder zu beiden einzuschränken. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit mitout saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. HOT-559 Benutzerhandbuch 19...

  • Seite 20: Standard Cmos Setup

    Dokumentation zu Ihrer Festplatte finden. Falls keine oder eine SCSI Festplatte installiert wurde, wählen Sie NONE und drücken <Enter>. Wenn Sie den Typ ”Auto” wählen, erkennt das BIOS die angeschlossenen HDD & CD- ROM Laufwerke während des POST automatisch. HOT-559 Benutzerhandbuch 20...
  • Seite 21 Memory Dieses Feld zeigt die Größe des während des POST (Power On Self Test) gefundenen Speichers. Es gibt keine Optionen. Base Memory Zeigt die Größe des Basisspeichers( 512K oder 640K). Extended Memory Zeigt die Größe des Extended-Speichers. HOT-559 Benutzerhandbuch 21...

  • Seite 22: Bios Feature Setup

    Bei Aktivierung dieser Option erkennt das BIOS während des POST ob die Floppy 40 oder 80 Spuren hat. Boot Up NumLock Status Wenn diese Option enabled ist, aktiviert das System Num Lock beim Systemstart. Sie können die Pfeiltasten des Nummerblocks benutzen. HOT-559 Benutzerhandbuch 22...
  • Seite 23 OS Select For DRAM > 64MB Aktivieren Sie diese Option, wenn Sie unter OS/2 mehr als 64MB benutzen wollen. Video BIOS Shadow/XXXXX-XXXXX Shadow Diese Option bestimmt, ob das Video BIOS bzw. ein optionales ROM -BIOS in das RAM kopiert werden. HOT-559 Benutzerhandbuch 23...

  • Seite 24: Chipsatz Features Setup

    Diese Option bestimmt die DRAM Read/Write Timings. Wenn die "Auto Configura- tion" aktiviert ist, ist diese Option nicht verfügbar. DRAM RAS# Precharge Time Das DRAM muß ständig refreshed werden um einen Datenverlust zu vermeiden. Sie können bestimmen, wie viele CPU-Takte zwischen den Aktualisierungen liegen sollen. HOT-559 Benutzerhandbuch 24...
  • Seite 25 Diese Option definiert die ISA-Bus Geschwindigkeit als Ergebnis aus der Division der PCI-Bus Geschwindigkeit durch 3 oder 4. Wenn z.B. ein 166MHz Pentium Prozessor benutzt wird, ist die PCI-Bus Geschwindigkeit 33 und die ISA-Bus Geschwindigkeit bei einer Division durch 3 11 (bzw. 8.25 bei Division durch 4). HOT-559 Benutzerhandbuch 25...
  • Seite 26 Diese Option erzeugt zusätzliche Wartezyklen für die 16-Bit I/O-Zyklen des ISA Bus. Einstellbar sind 1, 2, 3, 4, Sysclk und Disabled. Memory Hole At 15M-16M Diese Option aktiviertein Memory-Hole im DRAM. Peer Concurrency Diese Option aktiviert bzw deaktiviert PCI Concurrency. HOT-559 Benutzerhandbuch 26...

  • Seite 27: Power Management Setup

    - Das System BIOS wird den Bildschirm einfach schwarz schalten. V/H SYN Zusätzlich zum Schwarzschalten, schaltet das BIOS auch die V- und H-SYNC Signale der VGA-Karte zum Monitor ab. DPMS Diese Funktion soll nur bei DPM-unterstützenden Grafikkarten eingesetzt werden. HOT-559 Benutzerhandbuch 27...
  • Seite 28 IRQ 5 (LPT 2) IRQ 6 (Floppy Disk) IRQ 7 (LPT 1) IRQ 8 (RTC Alarm) IRQ 9 (IRQ 2 Redir) IRQ 10 (Reserved) IRQ 11 (Reserved) IRQ 12 (PS/2 Mouse) IRQ 13(Copro-) IRQ 14 (Hard Disk) IRQ 15 (Reserved) HOT-559 Benutzerhandbuch 28...

  • Seite 29: Pci Konfiguration Setup

    Sie sollten die Standardeinstellungen dieser Option nicht ändern, es sei denn Ihr Systemhersteller weist ausdrücklich darauf hin. Die Optionen sind Level(default) und Edge. PCI IDE IRQ Map to Wählen Sie "PCI Auto" damit Ihr System die Konfiguration des IDE Systems automatisch erkennt. HOT-559 Benutzerhandbuch 29...

  • Seite 30: Integrated Peripherals

    Diese Option aktiviert oder deaktiviert den onboard Primary PCI/ IDE-Controller. On-Chip Secondary PCI IDE Diese Option aktiviert oder deaktiviert den onboard Secondary PCI IDE-Controller. PCI Slot IDE 2nd channel Diese Option bestimmt, ob der 2. Kanal des onboard Secondary PCI/IDE-Controllers aktiviert oder deaktiviert ist. HOT-559 Benutzerhandbuch 30...
  • Seite 31 EPP (Extended Parallel Port), ECP (Extended Capabilities Port), Extended und Compatible. ECP Mode Use DMA Diese Option bestimmt den DMA (Direct Memory Zugriff) Kanal bei Nutzung des ECP Modus. Die Optionen sind DMA 1 und DMA 3. HOT-559 Benutzerhandbuch 31...

  • Seite 32: Paßwort Einstellung

    SETUP; im Feld Security Option wählt man unter zwei möglichen Einstellungen: System - bei jedem Systemstart wird nach dem Passwort gefragt, falls ein Passwort aktiviert wurde Setup - nur bei dem Versuch, in das Bios-Setup-Programm zu gelangen, wird nach dem Passwort gefragt, falls es aktiviert wurde. HOT-559 Benutzerhandbuch 32...
