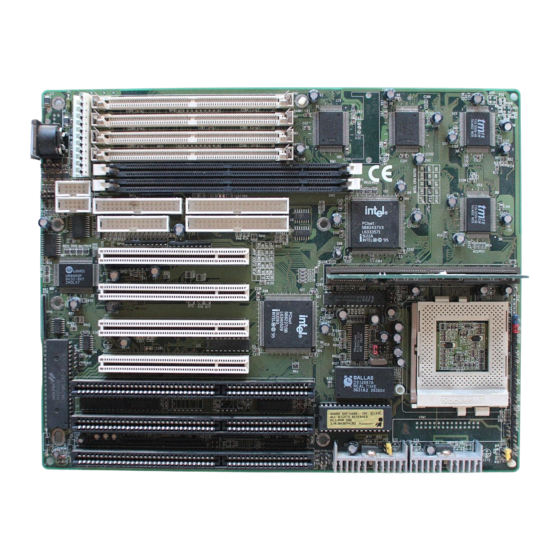

Shuttle HOT-557 Benutzerhandbuch
Pentium prozessor pci main board
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Shuttle HOT-557
Inhaltszusammenfassung für Shuttle HOT-557
- Seite 1 HOT-557 Pentium Prozessor ™ MAIN BOARD Benutzerhandbuch...
-
Seite 2: Fcc-Hinweis
Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt: FCC Hinweis: Dieses Gerät hat in Tests die Grenzwerte eingehalten, die im Abschnitt 15 der FCC- Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. -
Seite 3: Inhaltsverzeichnis
NHALTSVERZEICHNISS ..................4 ORWORT ..............5 APITEL INLEITUNG Spezifikation ..................5 ..........7 APITEL ARDWARE ONFIGURATION Jumper ....................7 Einstellung der CPU -Typen .............. 8 Einstellung der CPU - Spannung - J100, J101, J102, J107..11 Single Voltage Mode..............11 Dual Voltage Mode ............... 12 Größe des Pipeline Burst Cache - JP29, JP30...... -
Seite 4: Vorwort
Pentium, Cyrix/IBM 6x86/L und AMD K5 Prozessoren und unterstützt hochgeschwindigkeits Pipeline Burst Cache mit 256KB und 512KB Speicher. HOT-557 verwaltet bis zu 128 MB Hauptspeicher. Die vier 72pin-SIMM-Sockel eignen sich für Standard Fast Page Mode- (FPM) und EDO-RAM-Module. Außerdem stehen zwei 168-Pin DIMM Sockel zur Verfügung, die zur Aufnahme entsprechender FPM-, EDO- oder... -
Seite 5: Kapitel 1 Einleitung
Einleitung Kapitel Spezifikation CPU Funktion Pentium Prozessor Geschwindigkeit : 75~200MHz Cyrix/IBM 6x86/L CPU Geschwindigkeit : P120+-P166+ AMD K5 CPU Geschwindigkeit : PR75-PR166 Chipsatz Intel PCISet 82437VX, 82438VX und 82371SB Hauptspeicher Unterstützt zwei Bänke EDO RAM, Fast Page und Sync. DRAM von 8MB bis 128MB Unterstützt 4MB, 8MB, 16MB und 32MB 72-Pin SIMMs sowie 8MB, 16MB und 32MB 168-Pin DIMMs Cache-Speicher... - Seite 6 Steckplätze und I/O Funktionen 32-Bit PCI Steckplatz x 4 16-Bit ISA Steckplatz x 3 2-Knanl PCI IDE Port - Unterstützung von bis zu 4 IDE Geräten - PIO Mode 4 überträgt bis zu 16 MB/sec Einen Floppy Port Einen Parallel Port - Unterstützt SPP (PS/2 kompatibler bidirectionaler Parallel Port), EPP (Extended Parallel Port) und ECP (Extended...
-
Seite 7: Kapitel 2 Hardware Konfiguration
Hardware Konfiguration Kapitel Jumper BENUTZERHANDBUCH 7... -
Seite 8: Einstellung Der Cpu Geschwindigkeit
JP36 ist ein 6-Pin Jumper mit dem sich die System Geschwindigkeit von 50 MHz bis 66 MHz einstellen läßt. Das HOT-557 Mainboard stellt JP23 und JP24 zur Verfügung um den Systemtakt-Multiplikator einzustellen. Stecken oder Entfernen der Jumper JP23 und JP24 ändert das Systemtakt/CPU-Takt Verhältniss von 1 : 1.5 bis 1 : 3. - Seite 9 Intel Pentium Prozessor System Takt CPU Multiplikator CPU Typ (JP36) (JP23, JP24) 200 MHz 66 MHz 166 MHz 66 MHz 2,5 x 150 MHz 60 MHz 2,5 x 133 MHz 66 MHz 120 MHz 60 MHz 100 MHz 66 MHz 1,5 x 90 MHz 60 MHz...
- Seite 10 Cyrix/IBM 6x86/6x86L System Takt CPU Multiplikator CPU Typ (JP36) (JP23, JP24) P166+ 66 MHz (133 MHz) P150+ 60 MHz (120 MHz) P133+ 55 MHz (110 MHz) P120+ 50 MHz (100 MHz) AMD K5 Prozessor System Takt CPU-Multiplikator CPU Typ (JP36) (JP23, JP24) PR166 66 MHz...
-
Seite 11: Einstellung Der Cpu - Spannung - J100, J101, J102, J107
Onboard Spannungsregler- J100, J101, J102, J107 Das HOT-557 Mainboard ist mit einem integrierten Spannungs- regler ausgestattet, welcher 3,3V (Single Voltage: V ) für CORE Intel P54C und 3,5V für Cyrix/IBM 6x86 und AMD K5 Prozessoren liefern kann. Mit dem integrierten zweiten Spannungsregler ist... -
Seite 12: Dual Voltage Mode
Zweifache CPU-Spannung einzeln) CORE Vcore J101 J102 J100 Output Output 3.2 V ±5% 2.5 V ±5% 3.3 V ±5% 2.7 V ±5% 3.45 V ±5% 2.8 V ±5% 3.5 V ±5% 2.9 V ±5% 3.6 V ±5% 3.0 V ±5% 3.8 V ±5% 3.2 V ±5% BENUTZERHANDBUCH 12... -
Seite 13: Größe Des Pipeline Burst Cache - Jp29, Jp30
Pipeline Burst Cache Größe - JP29, JP30 HOT-557 Mainboard unterstützt 256KB oder 512KB pipeline burst cache. Wenn das HOT-557 ohne Cache geordert wurde, kann ein 256KB Pipeline Burst Cache Modul später in den CELP Sockel gesteckt werden. Wenn das HOT-557 mit 256KB onboard Cache geordert wurde, kann mit einem 256KB Pipeline Burst Cache Modul später auf... -
Seite 14: Bios Upgrades
Flash EPROM Jumper - JP19 Das HOT-557 Mainboard unterstützt 5 Volt und 12 Volt EPROMs. Mittels Jumper JP19 können Sie beide Sorten von EPROMs mit neuen BIOSen updaten. JP19 Pin 2-3 ist gesteckt für 5V, Pin 1-2 gesteckt bei 12V. -
Seite 15: Paßwort Löschen - Jp9
Paßwort Löschen - JP9 Das System-Paßwort kann durch stecken des Jumpers JP9 und Anschalten des Systems gelöscht werden. Folgende Meldung wird auf dem Bildschirm erscheinen: "Password ist cleared by Jumper, (JCP) !" Das System sollte abgeschaltet und Jumper JP9 wieder entfernt werden. -
Seite 16: Kapitel 3 Hauptspeicher Kombinationsmöglichkeiten
Speicherkonfiguration Kapitel Das HOT-557 Mainboard hat vier 72-Pin SIMM Sockel und zwei 168- Pin DIMM Sockel, so daß sich das RAM bis auf 128MB aufrüsten läßt. Es können 4MB, 8MB, 16MB, 32MB und 64MB Single-Side oder Double-Side 72-Pin SIMMs verwendet werden. - Seite 17 Tabelle 3-1. Speicherkonfiguration für SIMMs SIM 1 SIM 2 SIM 3 SIM 4 TOTAL 4 MB 4 MB —— —— 8 MB —— —— 4 MB 4 MB 8 MB 4 MB 4 MB 4 MB 4 MB 16 MB 8 MB 8 MB ——...
- Seite 18 Tabelle 3-2. Speicherkonfiguration für DIMMs DIM 1 DIM 2 TOTAL 8 MB —— 8 MB —— 8 MB 8 MB 16 MB —— 16 MB —— 16 MB 16 MB 8 MB 16 MB 24 MB 16 MB 8 MB 24 MB 32 MB ——...
-
Seite 19: Kapitel 4 Award Bios Setup
Award BIOS Setup Kapitel Das BIOS Setup konfiguriert Systeminformationen, die im CMOS RAM gespeichert sind. Starten des Setups Sie gelangen in das Setup, indem Sie sofort nach dem Einschalten des Computers die <Del> Taste drücken. Sie auch während des POST (Power OnSelf Test) die Tasten <Del> oder gleichzeitig <Ctrl>, <Alt>... -
Seite 20: Das Hauptmenü
Das Hauptmenü Standard CMOS setup Dieser Bildschirm beinhaltet alle Punkte eines Standard-BIOS Setups. BIOS features setup Dieser Bildschirm beinhaltet alle speziellen Punkte des Award-BIOS Setups. Chipset features setup Dieser Bildschirm beinhaltet alle Punkte des Chipsatz Setups. Power Management setup Dieser Bildschirm beinhaltet alle Punkte des Power Management Setups. - Seite 21 Load Setup Defaults BIOS defaults lädt die Werte für eine minimale Systemleistung. Sie können die Parameter jedoch mit der Option Setup Menü ändern. Integrated Peripherals Diese Setup-Seite enthält alle Peripherie-Einstellungen. IDE HDD auto detection Dieser Punkt konfiguriert automatisch die IDE Festplatten Parameter.
-
Seite 22: Standard Cmos Setup
Standard CMOS Setup Date Das Format des Datums ist <day> <date> <month> <year>. Drücken Sie <F3> um den Kalender zu zeigen. Time Das Zeitformat ist <hour> <minute> <second>. Drive C type/Drive D type Dieser Menüpunkt definiert den Typ der Festplatte C oder D. Es gibt 46 vordefinierte Typen und einen benutzer-definierbaren Typ. - Seite 23 Drive ein Typ/Drive B Typ Dieser Menüpunkt definiert den Typ der angeschlossenen Floppy Laufwerke A und B. Video Dieser Menüpunkt definiert die Art der primären Grafikkarte. Error halt Dieser Menüpunkt definiert, ob der Computer angehalten wird, wenn er während des Startvorgangs einen Fehler entdeckt. Memory Dieses Feld zeigt die Größe des während des POST (Power On Self Test) gefundenen Speichers.
-
Seite 24: Bios Features Setup
BIOS Features Setup CPU Internal Cache Diese Option aktiviert den internen CPU Cache für schnellere Speicherzugriffe. Der Standardwert ist enabled. External Cache Diese Option aktiviert den externen Cache für schnellere Speicherzugriffe. Der Standardwert ist enabled. Quick Power On Self Test Diese Option beschleunigt den Power On Self Test (POST) beim Start des Computers durch Überspringen oder Verkürzen einiger Tests. - Seite 25 Boot Up NumLock Status Wenn diese Option enabled ist, aktiviert das System Num Lock beim Systemstar. Sie können die Pfeiltasten des Nummerblocks benutzen. Boot Up System Speed Diese Option definiert die CPU-Geschwindigkeit beim Booten. Die Einstellungen sind High oder Low. Gate A20 Option Bei Normal wird das A20-Signal vom Keyboard-Controller gesteuert.
-
Seite 26: Chipset Features Setup
Chipset Features Setup Auto Configuration Diese Option konfiguriert die wichtigsten Punkte des Chipset Features Menüs automatisch. DRAM Timing Diese Option bestimmt die DRAM Read/Write Timings. Wenn die "Auto Configuration" aktiviert ist, ist diese Option nicht verfügbar. DRAM RAS# Precharge Time Diese Option bestimmt das DRAM RAS Precharge Timing. - Seite 27 DRAM Read Burst Timing Diese Option definiert das DRAM Read Burst Timing. Das Timing hängt von der Art des DRAMs (Standard oder EDO) ab. Mögliche Einstellungen sind x4444, x3333 und x2222. DRAM Write Burst Timing Diese Option definiert das DRAM Write Burst Timing. Das Timing hängt von der Art des DRAMs (Standard oder EDO) ab.
- Seite 28 Video BIOS Cacheable Diese Option bestimmt, ob der Video-BIOS Bereich F000~FFFF cacheable oder non-cacheable ist. 8 Bit I/O Recovery Time Diese Option erzeugt zusätzliche Wartezyklen für die 8-Bit I/O-Zyklen des ISA Bus. 16-Bit I/O Recovery Time Diese Option erzeugt zusätzliche Wartezyklen für die 16-Bit I/O- Zyklen des ISA Bus.
-
Seite 29: Power Management Setup
Power Management Setup Power Management Diese Option legt die Einstellungen der Power Management- Funktionen fest. Der Standardwert ist "Disable". Auf den folgenden Seiten werden alle verfügbaren Optionen aufgelistet. Disabled Gesamtes Power Management ist deaktiviert. User Define Benutzer können Ihr eigenes Power Management definieren. - Seite 30 Zusätzlich zum Schwarzschalten, schaltet das BIOS V/H SYN auch die V- und H-SYNC Signale der VGA-Karte zum Monitor ab. Diese Funktion soll nur bei DPM-unterstützenden DPMS Grafikkarten eingesetzt werden. Doze Mode Definiert, wie lange die überwachten Systemfunktionen 1 Min~1 Hr passiv sein müssen, bevor das System in den DOZE Modus geht.
-
Seite 31: Pci Configuration Setup
PCI Configuration Setup Resources Controlled By Die Optionenin diesen Menüpunkten sind Auto und Manual. Auto : DasBIOS konfiguriert IRQs und DMAs automatisch. Manual : IRQs und DMAs werden vom Benutzer eingestellt. Reset Configuration Data Dieser Menüpunkt erlaubt Ihnen die Konfigurationseinstellungen zu resetten. - Seite 32 PCI IRQ Activated by Diese Option bestimmt die Methode nach welcher der PCI-Bus erkennt ob ein IRQ von einem Gerät benutzt wird. Sie sollten die vorgegebenen Einstellungen unter keinen Umständen ändern, es sei denn Ihr Systemhersteller rät dieses ausdrücklich.Die Optionen sind Level(Standardeinstellung) und Edge.
-
Seite 33: Integrated Peripherals
Integrated Peripherals IIDE HDD Block Mode Wenn Ihre IDE Festplatte den Block-Transfer Modus unterstützt, können bei Schreib- und Leseoperationen mehrere Sektoren mit einem Befehl übertragen werden. Diese Option erhöht somit die Datentransferrate. IDE Primary/Secondary Master PIO Diese Option stellt den PIO Modus des onboard Primary/Secondary Master PCI-IDE Controllers ein. - Seite 34 PCI Slot IDE 2nd channel Diese Option bestimmt, ob der 2. Kanal des onboard Secondary PCI/IDE-Controllers aktiviert oder deaktiviert ist. Onboard FDC Control Wenn ein Diskettenlaufwerk an den onboard Floppy Controller angeschlossen ist, sollte diese Option aktiviert sein. Bei Verwendung eines separaten Floppy Controllers muß...
-
Seite 35: Password Setting
Password Setting Dieser Abschnitt beschreibt die Optionen des Supervisor- und User Passworts. Supervisor Password und User Password Die Optionen im Passwort Menü erlauben es den Zugriff auf System- und Setup-Funktionen in zwei verschiedenen Modi einzuschränken: Supervisor -Modus und User-Modus. Der Supervisor Modus erlaubt vollen Zugriff auf alle Setup Optionen, während der User Modus nur eingeschränkten Zugriff erlaubt. - Seite 36 Password Disable Im Menüpunkt BIOS FEATURES SETUP , im Feld "Security Option" wählt man unter drei möglichen Einstellungen: System - bei jedem Systemstart wird nach dem Passwort gefragt, falls ein Passwort aktiviert wurde Setup - nur bei dem Versuch, in das Bios-Setup-Programm zu gelangen, wird nach dem Passwort gefragt, falls es aktiviert wurde.
