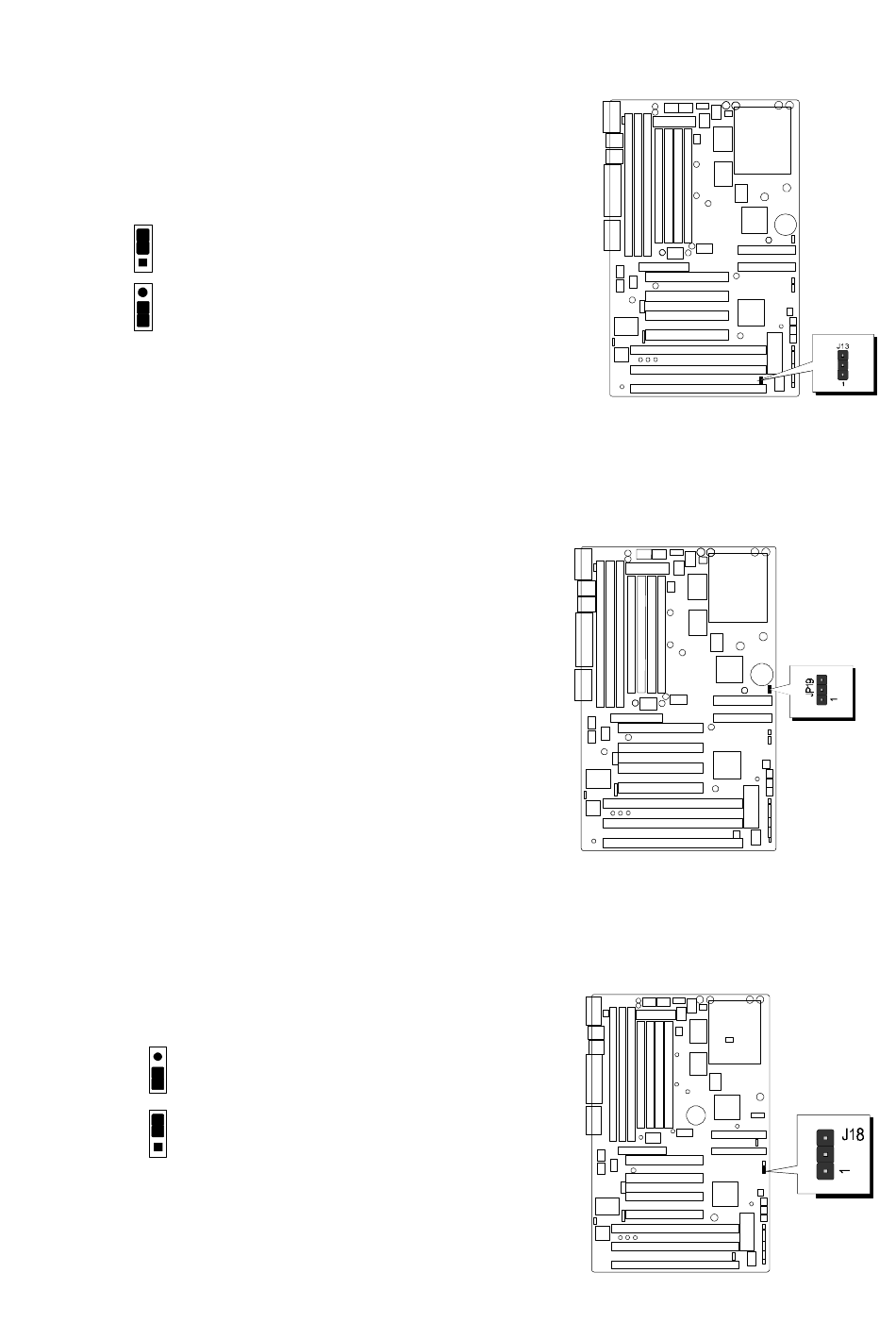

Flash EEPROM Vpp Jumper - J13
Das HOT-566 Mainboard unterstützt Flash EEPROMs
mit einer Programmierspannung von 5V und 12V. Die
Einstellung hierfür geschieht mit Jumper JP13. Über
Software kann ein neues System-Bios geladen werden,
sobald es zur Verfügung gestellt wird.
J13 Pin 2-3 geschlossen für 5V Flash EEPROM
J13 Pin 1-2 geschlossen für 12V Flash EEPROM
CMOS löschen - JP19
Mit Jumper JP19 läßt sich auf dem HOT-566 Mainboard der CMOS-Speicher löschen,
der sich im Intel 371AB Baustein befindet. Nach dem Löschen sind alle Bios-
Einstellungen im Ausgangszustand. Dazu führe man folgende Schritte aus:
1) PC abschalten,
2) Jumperkappe von JP19 entfernen.
3) Jumperkappe von JP19 für einige Sekunden auf
Position 2-3 setzen.
4) Jumperkappe von JP19 wieder entfernen.
5) Jumperkappe von JP19 auf Position 1-2 setzen.
6) PC einschalten.
Jumper für Seagate 5V IDE Festplatte - J18
Das HOT-566 Mainboard verfügt über J18, um die Kompatibilität mit 5V Seagate-
Festplatten zu gewährleisten.
J18 Pin 1-2 geschlossen für Seagate
5V IDE Festplatten
J18 Pin 2-3 geschlossen für andere IDE Festplatten
Mainboard HOT-566 V1.x / 2.x 16
