Hardware Konfiguration

Jumper Einstellungen

Mit dem Shuttle-Mainboard
HOT-566 wird Jumper-
Konfiguration zum Kinderspiel.

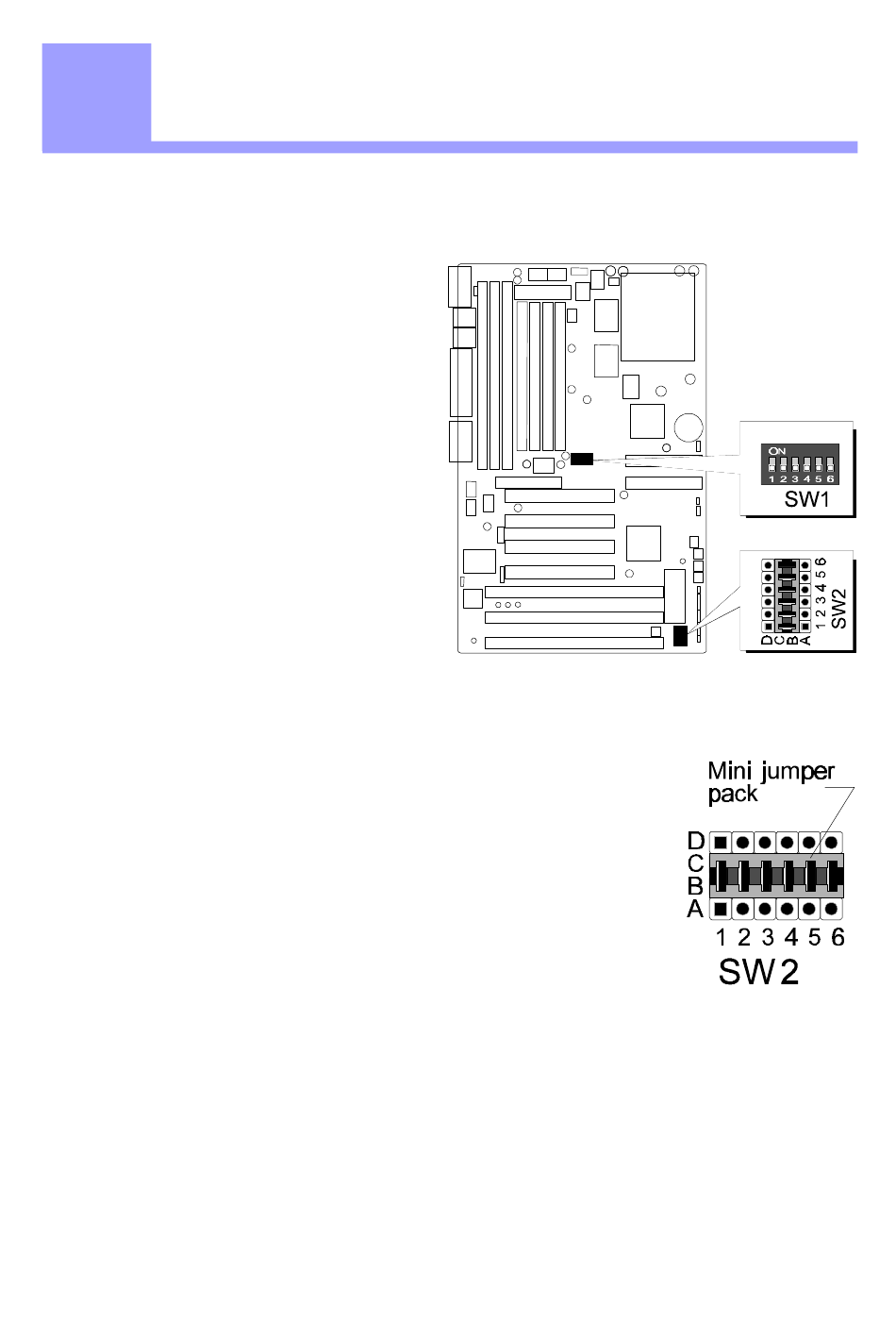

Die Konfiguration von System
Takt, CPU Takt Multiplikator
und CPU-Spannung werden nur
noch über den DIP-Schalter
SW1 und der Jumper-Gruppe
SW2 (6 x 4 Pins) bewerkstelligt.
System Takt und CPU Takt
Multiplikator - SW1
Mit den Schaltern 1 bis 3 des
DIP-Schalters SW1 können
CPU Taktfrequenzen von 50 bis
83 MHz eingestellt werden,
Schalter 4 bis 6 ist für die Einstellung des CPU-Takt-Multiplikator zuständig von1,5x
bis 5,5x zuständig.
CPU Spannung - SW2
Mit der Jumper-Gruppe SW2 wird Ausgangsspannung des
onboard Schaltreglers für die CPU Spannungsversorgung
eingestellt.
Darüber hinaus hat HOT-566 die intelligente Fähigkeit die
erforderliche CPU-Spannung automatisch zu erkennen
und einzustellen . Diese Funktion wird unterstützt, sobald die
Jumper-Gruppe SW2 auf Zeile B/C (Voreinstellung)
konfiguriert ist, weitere Mini-Jumper sind auf SW2 dann nicht
mehr nötig. Das HOT-566 Mainboard wird dann entsprechend
der eingesetzten CPU die richtige Spannung automaisch zuordnen.
Auf der nächsten Seite ist aufgelistet, von welchen Prozessoren HOT-566 die
Betriebsspannung automatisch erkennen und einstellen kann.
