Shuttle HOT-555A Benutzerhandbuch
Pentium prozessor basierendes pci main board
Verwandte Anleitungen für Shuttle HOT-555A
Inhaltszusammenfassung für Shuttle HOT-555A
- Seite 1 HOT-555A Pentium Prozessor ™ Basierendes PCI MAIN BOARD Benutzerhundbuch HOT-555A Benutzerhandbuch 1...
-
Seite 2: Fcc-Hinweis
Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt: FCC Hinweis: Dieses Gerät hat in Tests die Grenzwerte eingehalten, die im Abschnitt 15 der FCC- Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. -
Seite 3: Inhaltsverzeichnis
Das Hauptmenu ....................18 Standard CMOS Setup ................... 20 BIOS Features Setup ..................22 Chipsatz Features Setup ................24 Power Management Setup ................27 PCI Configuration Setup ................29 Integrated Peripherals ..................31 Password Setting ..................... 33 HOT-555A Benutzerhandbuch 3... -
Seite 4: Vorwort

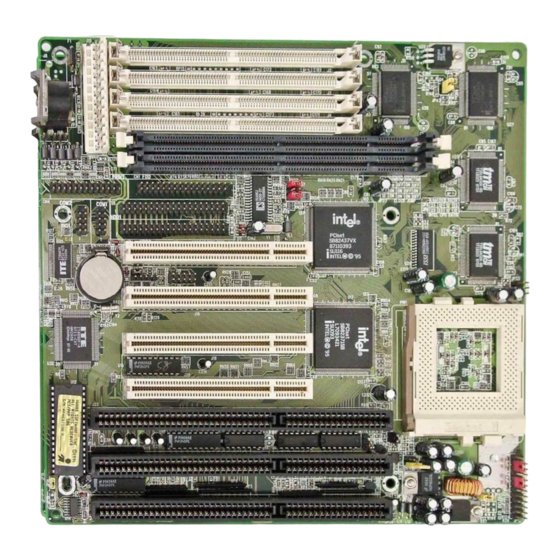

Ein Typ 7 Pentium Prozessor Sockel bietet eine Aufrüstmöglichkeit auf spätere Prozessoren. Das HOT-555A Mainboard ist je nach Fertigungs-Version mit vier 72-pin- Sockel und einem oder zwei 168-pin-Sockel ausgestattet. Intels 82430VX PCIset Chipsatz bietet eine höhere Integration und verbesserte Geschwindigkeit gegenüber anderen Chipsatz-Designs..Er hat zudem einen... -
Seite 5: Einleitung
168-pin-DIMM-Sockel für 3.3V Sync. DRAM, EDO oder Fast Page Mode DIMMs. Unterstützt werden 168-pin-DIMM-Module der Größen 8, 16 und 32 MB. Cache-Speicher Integrated L2 Write-Back Cache Controller optional 256KB o. 512kB Direct Mapped Pipeline Burst Cache HOT-555A Benutzerhandbuch 5... -
Seite 6: Abmessungen
Parallel Port), EPP (Extended Parallel Port) und ECP (Extended Capabilities Port). Zwei serielle Ports - Unterstützt 16C550 kompatible UARTS. - Unterstützt serielle InfraRot Verbindungen. Einen PS/2 Mouse-Port USB (Universal Serial Bus) Port Abmessungen 22 cm x 23 cm HOT-555A Benutzerhandbuch 6... -
Seite 7: Ardware Nstallation
Hardware Installation Kapitel Jumper HOT-555A Benutzerhandbuch 7... -
Seite 8: Einstellung Der Cpu Geschwindigkeit
Einstellung der CPU Geschwindigkeit Das HOT-555A Mainboard hat einen einstellbaren Clock-Generator, um die Systemfrequenz festzulegen. JP37 ist ein 6-Pin-Jumper, mit dem man die Systemfrequenz zwischen 50 MHz und 66 MHz einstellen kann. Durch Setzen bzw. Entfernen der Jumper JPA und JPB kann der Anwender das Teilerverhältnis zwischen System- und CPU-Clock zwischen 1:1,5 und 1:3,5... - Seite 9 60 MHz 100 MHz 66 MHz 120 MHz 60 MHz 125 MHz 50 MHz 66 MHz 133 MHz 150 MHz 60 MHz 166 MHz 66 MHz 180 MHz 60 MHz 200 MHz 66 MHz 66 MHz 233 MHz HOT-555A Benutzerhandbuch 9...
-
Seite 10: Cyrix/Ibm 6X86/L Cpu Einstellungen
66 MHz 1,75 PR166 PR200 66 MHz 66 MHz PR233 Cyrix/IBM 6x86/L CPU Einstellungen Cyrix/IBM System Multiplikator Takt- JP37 6x86/6x86 Takt JPA 2X JPB 3X Verhältnis 50 MHz P120+ 55 MHz P133+ 60 MHz P150+ P166+ 66 MHz HOT-555A Benutzerhandbuch 10... -
Seite 11: Cpu Spannungseinstellung Mit Onboard Regulator - Jp4, 10, 13, 36
Einstellung der CPU-Spannung - JP33, 34, 39, 43, 44 Das HOT-555A Mainboard hat einen integrierten Spannungswandler, der für eine oder zwei CPU-Spannungen einstellbar ist. Im einfachen Single- Voltage-Mode (V ) werden Prozessorkern und I/O-Leitungen mit CORE der gleichen Spannung betrieben: - 3,3V für Intel Pentium P54C Prozessoren... -
Seite 12: Flash Eprom Jumper - Jp18
Flash EPROM Jumper - JP18 Das HOT-555A Mainboard unterstützt 5 Volt und 12 Volt EPROMs. Mittels Jumper JP18 können Sie beide Sorten von EPROMs mit neuen BIOSen updaten. JP18 Pin 2-3 ist offen für 5V, Pin 1-2 gesteckt bei 12V. -
Seite 13: Anschlüsse & Sockel
Datenübertragung ermöglichen. Hinweis 3: JP1 - 12V Anschluß für Kühlkörper Zum Anschluß eines aktiven 12V-Kühlkörpers steht auf dem Mainboard JP1 bereit. Die rote Leitung wird mit +12V verbunden und die schwarze mit Masse (GND). HOT-555A Benutzerhandbuch 13... -
Seite 14: Onfiguration
Speicherkonfiguration Kapitel Das HOT-555A Mainboard hat vier 72-Pin SIMM Sockel und ein 168-Pin DIMM Sockel, so daß sich das RAM bis zu 128MB aufrüsten läßt. Der 72pin SIMM-Sockel können mit 4MB, 8MB, 16MB oder 32MB 5 Volt Single-Side oder Double-Side 72-Pin EDO- oder Fast-Page-Mode (FPM)-Modulen bestückt werden. - Seite 15 32 MB 8 MB 8 MB 80 MB 16 MB 16 MB 32 MB 32 MB 96 MB 32 MB 32 MB 16 MB 16 MB 96 MB 32 MB 32 MB 32 MB 32 MB 128 MB HOT-555A Benutzerhandbuch 15...
- Seite 16 Table 3-2-2. Speicher-Konfigurations-Tabelle für die Mainboard- Variante mit nur einem DIMM Sockel DIM 2 TOTAL 8 MB 8 MB 16 MB 16 MB 32 MB 32 MB ... . HOT-555A Benutzerhandbuch 16...
-
Seite 17: Award Bios Setup
Falls die Möglichkeit zum Starten des Bios-Setups vorüber ist, muß man das System erneut starten, um es erneut zu versuchen. Das System starten Sie durch Betätigung des RESET-Schalters oder durch gleichzeitiges Drücken von <Ctrl>,<Alt> und <Del> (Warmstart). HOT-555A Benutzerhandbuch 17... -
Seite 18: Das Hauptmenu
Diese Option definiert den Wert (Angabe in PCI bus blocks) des Latency- Timers für den PCI-Busmaster und den IRQ-Level für PCI Geräte. Load BIOS Defaults BIOS defaults lädt die Werte für eine optimale Systemleistung. Sie können die Parameter jedoch im Option Setup Menü ändern. HOT-555A Benutzerhandbuch 18... - Seite 19 Ändert, setzt oder deaktiviert das Benutzer- Paßwort. Es erlaubt Ihnen den Zugriff zum System, zum Setup oder zu beiden einzuschränken. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit mitout saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. HOT-555A Benutzerhandbuch 19...
-
Seite 20: Standard Cmos Setup
Wenn Sie Ihren Festplatten-Typ nicht in der Tabelle finden, wählen Sie den Typ User um die Platte manuell zu konfigurieren. Die nötigen Informationen sollten Sie in der Dokumentation zu Ihrer Festplatte finden. Falls keine Festplatte installiert wurde, wählen Sie NONE und drücken <Enter>. HOT-555A Benutzerhandbuch 20... - Seite 21 Memory Dieses Feld zeigt die Größe des während des POST (Power On Self Test) gefundenen Speichers. Es gibt keine Optionen. Base Memory Zeigt die Größe des Basisspeichers( 512K oder 640K). Extended Memory Zeigt die Größe des Extended-Speichers. HOT-555A Benutzerhandbuch 21...
-
Seite 22: Bios Features Setup
Bei Aktivierung dieser Option vertauscht das BIOS die Floppy Laufwerke so, daß Laufwerk A: als Laufwerk B: funktioniert und Laufwerk B: als Laufwerk A:. Boot Up Floppy Seek Bei Aktivierung dieser Option erkennt das BIOS während des POST ob die Floppy 40 oder 80 Spuren hat. HOT-555A Benutzerhandbuch 22... - Seite 23 OS Select For DRAM > 64MB Aktivieren Sie diese Option, wenn Sie unter OS/2 mehr als 64MB benutzen wollen. Video BIOS Shadow/XXXXX-XXXXX Shadow Diese Option bestimmt, ob das Video BIOS bzw. ein optionales ROM - BIOS in das RAM kopiert werden. HOT-555A Benutzerhandbuch 23...
-
Seite 24: Chipsatz Features Setup
Einstellungen sind 3 und 2 CLKs. DRAM Read Burst Timing Diese Option definiert das DRAM Read Burst Timing. Das Timing hängt von der Art des DRAMs (Standard oder EDO) ab. Mögliche Einstellungen sind x4444, x3333 und x2222. HOT-555A Benutzerhandbuch 24... - Seite 25 Diese Option bestimmt, ob der System-BIOS Bereich F000~FFFF cacheable oder non-cacheable ist. Video BIOS Cacheable Diese Option bestimmt, ob der Video-BIOS Bereich F000~FFFF cacheable oder non-cacheable ist. 8 Bit I/O Recovery Time Diese Option erzeugt zusätzliche Wartezyklen für die 8-Bit I/O-Zyklen des ISA Bus. HOT-555A Benutzerhandbuch 25...
- Seite 26 Since the 2.1 revision of the PCI specification requires much tighter controls on target and master latency. PCI cycles to or from ISA typically take longer. When enabled, the chipset provides a programmable delayed completion mechanism to meet the required target latencies. HOT-555A Benutzerhandbuch 26...
-
Seite 27: Power Management Setup
Wenn diese Option auf No gesetzt ist, wird das System BIOS APM (Advanced Power Management) ignorieren. Wenn diese Option auf Yes gesetzt ist, unterstützt das System BIOS folgende APM Modi: DOZE, STANDBY oder SUSPEND. - Das System BIOS wird den Bildschirm einfach Blank Screen schwarz schalten. HOT-555A Benutzerhandbuch 27... - Seite 28 IRQ 5 (LPT 2) IRQ 6 (Floppy Disk) IRQ 7 (LPT 1) IRQ 8 (RTC Alarm) IRQ 9 (IRQ 2 Redir) IRQ 10 (Reserved) IRQ 11 (Reserved) IRQ 12 (PS/2 Mouse) IRQ 13(Copro-) IRQ 14 (Hard Disk) IRQ 15 (Reserved) HOT-555A Benutzerhandbuch 28...
-
Seite 29: Pci Configuration Setup
Das System BIOS weist IRQ 4 legacy ISA oder PCI/ISA PnP zu. IRQ4 Standardzuweisung ist legacy ISA für COM1. IRQ 5 assigned to Das System BIOS weist IRQ 4 legacy ISA oder PCI/ISA PnP zu. IRQ4 Standardzuweisung ist PCI/ISA PnP für PCI oder ISA PnP Karten.IRQ HOT-555A Benutzerhandbuch 29... - Seite 30 IRQ15 Standardzuweisung ist legacy ISA für den sekundären IDE Con- troller. DMA-0, 1, 3, 5, 6, 7 assigned to Das System BIOS weist DMAs legacy ISA oder PCI/ISA PnP zu. DMA Kanal 0, 1, 3, 5, 6 und 7 Standardzuweisung ist PCI/ISA PnP. HOT-555A Benutzerhandbuch 30...
-
Seite 31: Integrated Peripherals
PCI-IDE Controllers ein. Einstellbar sind Mode 0, Mode 1, Mode 2, Mode 3, Mode 4 und Auto. On-Chip Primary PCI IDE Diese Option aktiviert oder deaktiviert den onboard Primary PCI/ IDE- Controller. On-Chip Secondary PCI IDE Diese Option aktiviert oder deaktiviert den onboard Secondary PCI IDE- Controller. HOT-555A Benutzerhandbuch 31... - Seite 32 Optionen sind EPP (Extended Parallel Port), ECP (Extended Capabilities Port), Extended und Compatible. ECP Mode Use DMA Diese Option bestimmt den DMA (Direct Memory Zugriff) Kanal bei Nutzung des ECP Modus. Die Optionen sind DMA 1 und DMA 3. HOT-555A Benutzerhandbuch 32...
-
Seite 33: Password Setting
Einstellungen: System - bei jedem Systemstart wird nach dem Passwort gefragt, falls ein Passwort aktiviert wurde Setup - nur bei dem Versuch, in das Bios-Setup-Programm zu gelangen, wird nach dem Passwort gefragt, falls es aktiviert wurde. HOT-555A Benutzerhandbuch 33...
