Speicher Konfiguration

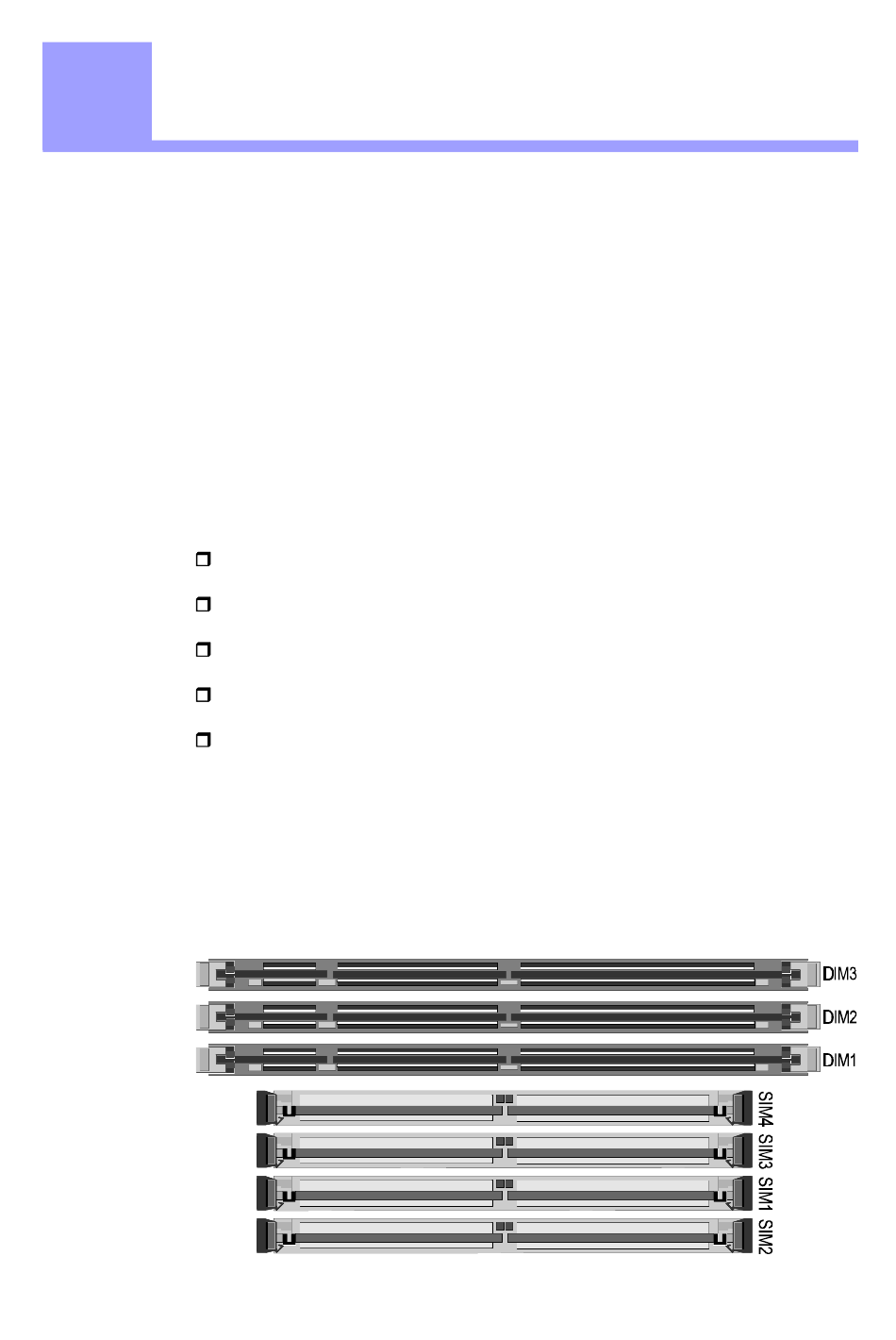

Das HOT-566 Mainboard ist mit vier 72-Pin SIMM-Sockeln und drei 168-Pin
DIMM-Sockeln ausgestattet, auf denen bis zu 256 MB RAM-Speicher installiert
werden können. Die SIMM-Sockel unterstützen 5V Fast-Page-Mode- oder EDO-
Module der Größen 4MB, 8MB, 16MB, 32MB und 64MB. Die DIMM-Sockel
unterstützen 3,3V Fast-Page-Mode-, EDO- oder SDRAM-Module der Größen
8MB, 16MB, 32MB, 64MB und 128MB. Alle verwendeten Module können ein-
oder beidseitig bestückt sein.
Die vier SIMM-Sockel sind in zwei Speicherbänken zu je zwei Sockeln unterteilt;
sie müssen daher stets paarweise bestückt werden. Die drei DIMM-Sockel bilden
dagegen jeweils eine Speicherbank für sich und können einzeln bestückt werden.
Jede Speicherbank hat einen 64/72-Bit breiten Datenbus.
Bemerkung:
Die maximale Ausbaustufe für alle SIMM- und DIMM-Sockel beträgt
insgesamt 256MB.
Falls SIMM-Module verwendet werden, dann sind die entsprechenden
Sockel stets paarweise mit gleichen Modulen zu bestücken.
Der Anwender sollte nicht gleichzeitig 5V SIMM-Module und 3,3V DIMM-
Module gleichzeitig verwenden.
Der DIMM-Sockel 3 unterstützt keine 64MB- oder 128MB-Module mit
64MBit SDRAM Chips.
Falls der DIMM-Sockel 1 und/oder DIMM-Sockel 2 mit 64MB- oder 128MB
DIMM-Modulen mit 64MBit SDRAM-Chips bestückt ist, dann muß der
DIMM-Sockel 3 frei bleiben.
DIMM-Module mit 64MBit-Chips sind z.B. 64MB mit 8 Chips oder 128MB mit 16
Chips. Die Tabellen auf den nächsten beiden Seiten zeigen mögliche Speicher-
Konfigurationen mit SIMM- und DIMM-Modulen.
