Anschlüsse & Sockel
Punkt
SIM 1-4 onboard 5V SIMM-Sockel
DIM 1-3 onboard 3,3V DIMM-Sockel
PCI 1-4 onboard PCI-Erweiterungs-Steckplätze
SL 1, 3, 5 onboard ISA-Erweiterungs-Steckplätze
IDE1 erste onboard PCI/IDE Schnittstelle
IDE2 zweite onboard PCI/IDE Schnittstelle
CN7 onboard Schnittstelle für Diskettenlaufwerke
PRINT1 onboard parallele Schnittstelle
COM1 erste serielle Schnittstelle onboard
COM2 zweite serielle Schnittstelle onboard
CN5 PS/2-Maus Schnittstelle onboard
Tabelle 2-6
Anschlüsse und Sockel
Funktion

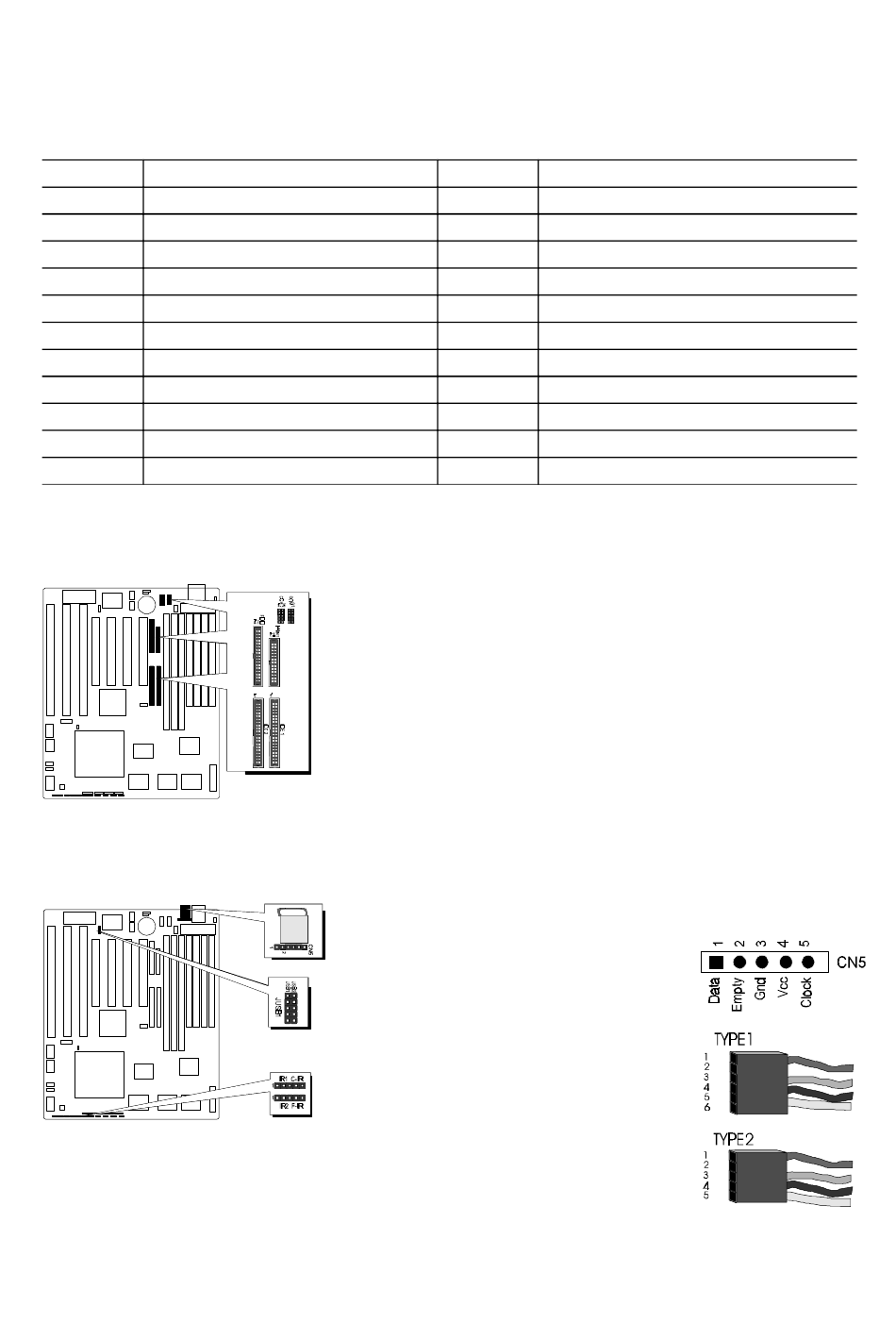

Anschlüsse für die Schnittstellen:
IDE, Diskette, Parallel und Seriell
Das Mainboard HOT-569 wird mit Flachbandkabel für IDE-
Festplatten (1 x 40polig), Disketten (1 x 34polig), Drucker (1 x
25polig) und serielle Schnittstellen (2 x 9polig) ausgeliefert. Die
rot markierte Ader beim Flachbandkabel ist Pin 1. Beim
Anschließen ist darauf zu achten, daß diese Markierung in die
Pin-1-Richtung des entsprechenden Anschlusses auf dem
Mainboard zeigt.
JP99- PS/2 Maus Anschluß (5 pol.)
Auf dem Mainboard HOT-603 befindet sich eine 5polige PS/2-
Maus Schnittstelle J99 (Belegung siehe
rechts). Zwischen dem Stecker einer PS/2
Maus und dem Anschluß auf dem
Mainboard verwende man das optional
erhältliche Verbindungskabel (Adapter),
das auf der einen Seite mit J99 verbunden
wird (Stecker-Typ 1 und Typ 2), und auf
der anderen Seite eine PS/2-Maus-
Anschlußbuchse hat, die üblicherweise in
einem Slotblech integriert ist.
Typ 1: 6polig (Pin 2 und 6 unbelegt)
Typ 2: 5polig (Pin 2 unbelegt)
Benutzerhandbuch für HOT-603 -
Punkt
JUSB1 Schnittstelle für Universellen Seriellen Bus (USB)
IR1/IR2 Anschlüsse für Infrarot-Geräte (normal und fast)
FAN1 Spannungs-Anschluß für Lüfter
J4 Green LED (für Anzeige der Stromsparfunktion)
PWRBTN1 Anschluß für ATX Ein/Aus-Taster
HDLED1 Onboard Enhanced IDE R/W LED Anschluß
J2 Anschluß für Hardware-Reset-Taster
J3 Power LED und Keylock Anschluß
J5 Anschluß für PC-Lautsprecher
CN3 ATX-Netzteil-Anschluß
CN6 AT-Netzteil-Anschluß
Funktion
