Anschlüsse und Sockel
PIN
J13 (IDE1) Primary IDE Connector
J22 (FDD) Floppy Connector
J19 (PRT) Parallel Port Connector
J23 (KB) PS/2 Keyboard Connector
J33, J34 Universal Serial Bus (USB) Connectors
J27 Power LED and Keylock Connector
JP24 PC Speaker Connector
J30 On-board EIDE R/W LED Connector
Function PIN
J14 (IDE2) Secondary IDE Connector
J20 (COM1) COM 1 Connector
J21 (COM2) COM 2 Connector
J24 (MS) PS/2 Mouse Connector
JP28, 29, 43 12V Cooling Fan Connector
S1 (PW ON) Power Soft Switch Connector
J32 Hardware Reset Switch Connector
JP4 Infra-red Communication Port Connector
Anschlüsse für Enhanced IDE
und Diskette
Das Mainboard HOT-631 wird mit Flach-
bandkabel für IDE-Festplatten (1 x 40pol.)
und Disketten (1 x 34polig) ausgeliefert.
Die rot markierte Ader beim Flachband-
kabel ist Pin 1. Beim Anschließen ist
darauf zu achten, daß diese Markierung in
die Pin-1-Richtung des entsprechenden
Anschlusses auf dem Mainboard zeigt.

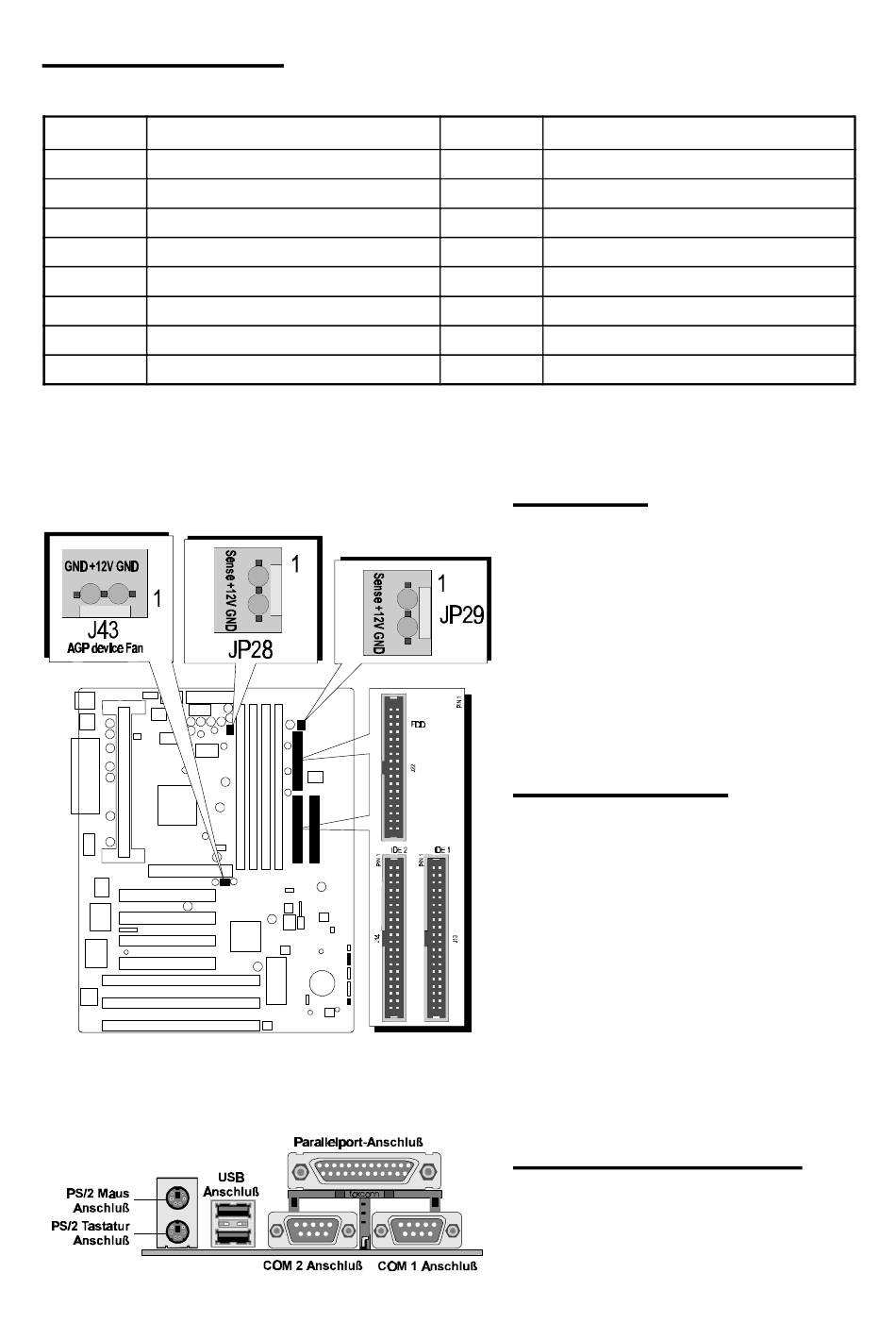

Anschlüsse für 12V-Lüfter
JP28, JP29 und JP43
Das HOT-631 Mainboard ist mit drei
Anschlüssen für 12V-Lüfter ausgestattet:
für CPU (Lüfter 1), System (Lüfter 2) und
AGP-Gerät (Lüfter 3). Jeder Anschluß
kann max. 100 mA liefern. Die Art des
Anschlußkabels und -steckers ist hängt
vom Hersteller ab. Die rote Leitung sollte
mit +12V verbunden werden, die
schwarze mit Masse (GND) und die gelbe
mit dem Sense-Anschluß. Die Um-
drehungsgeschwindigkeit von Lüfter 1 & 2
wird im Advanced Chipset Feature
Setup im Bios-Setup wiedergegeben.
Anschlüsse der Rückblende
Das Mainboard hat folgende Anschlüsse
auf der Platine integriert:
PS/2-Tastatur (6-Pin), PS/2-Maus (6-Pin),
Parallel (25-Pin) und je zweimal USB (4-
Pin) und Seriell (9-Pin).
