Shuttle HOT-591P Benutzerhandbuch
Agp-mainboard für sockel-7-prozessoren
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Shuttle HOT-591P
Inhaltszusammenfassung für Shuttle HOT-591P
- Seite 1 HOT-591P AGP-Mainboard für Sockel-7-Prozessoren Deutsches Benutzerhandbuch HOT-591P Seite 1...
-
Seite 2: Fcc Bemerkung
CE Bemerkung: Zur Beurteilung der elektromagnetischen Verträglichkeit dieses Gerätes wurden folgende Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt. Dieses Handbuch Copyright 1998 Alle Rechte vorbehalten Handbuch Version 1.0 (für Mainboard HOT-591P) -
Seite 3: Inhaltsverzeichnis
........................ORWORT ) ..............5 APITEL EISTUNGS ERKMALE PEZIFIKATION Übersicht und Anschlüsse von HOT-591P ................... 7 .................. 8 APITEL ARDWARE ONFIGURATION Jumper-Einstellungen ..........................8 CPU Konfigurations-Tabelle (Übersicht) ....................9 CPU Konfiguration nach Prozessor-Typen - JP1, JA26, JA27 & J19 ..........10 System-Taktfrequenz und CPU Multiplikator Einstellung - JP1, JA26 &... -
Seite 4: Vorwort
Das HOT-591P Mainboard hat die Eigenschaften einer kostengünstigen und gut erweiter- baren Hochleistungs-Platform, die dem letzten Stand der P5-Technologie entspricht. Das HOT-591P Mainboard ist das Ergebnis einer gründlichen Entwicklung und ist für anspruchsvolle PC-Anwender gedacht, die hohe Performance und viele intelligente Leistungsmerkale im kompakten Format haben wollen. -
Seite 5: Apitel 1 Leistungs -Merkmale (Spezifikation )
Drei ISA-Steckplätze AGP (Accelerated Graphics Port) konform zur AGP Spezifikation 1.0 Das HOT-591P Mainboard hat einen Steckplatz für AGP-Grafikkarten mit Unterstützung des 2x-Modes (133 MHz), Textur-Mapping und Alpha-Blending. Die AGP-Technik erlaubt eine schnellere und flüssigere Grafikausgabe für anspruchsvolle 3D-Grafikprogramme. Integrierte Ein-/Ausgabe-Einheit + ein Anschluß... - Seite 6 Unterstützt ACPI (Advanced Konfiguration and Power Interface) Funktion. Durch ACPI stehen mehr Funktionen zum Energiesparen zur Verfügung, sofern das Betriebssystem "OS Direct Power Management" (OSPM) unterstützt. Abmessungen und Format: Das Board ist 22 x 22 cm groß und hat AT-Format. HOT-591P Seite 6...
-
Seite 7: Übersicht Und Anschlüsse Von Hot-591P

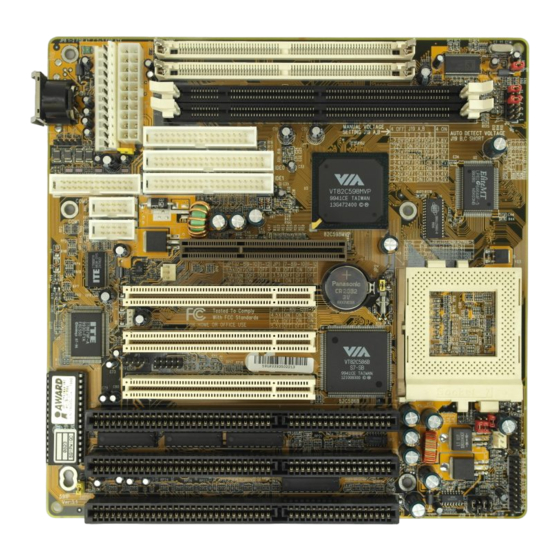

Übersicht und Anschlüsse von HOT-591P Abbildung 1 : Übersicht und Anschlüsse von HOT-591P HOT-591P Seite 7... -
Seite 8: Onfiguration
Hardware Konfiguration In diesem Kapitel wird beschrieben, wie die Hardware des HOT-591P-Mainboards konfiguriert wird. Nach dem Einbau des Mainboard können die Jumper gesetzt werden, der Speicher installiert werden und die Anschlüsse zum Gehäuse gesteckt werden. Immer, wenn das System erweitert oder umkonfiguriert werden soll, ist dieses Kapitel zu Rate zu ziehen. -
Seite 9: Cpu Konfigurations-Tabelle (Übersicht)
Einstellung der CPU-Spannung (Automatisch/Manuell) mit Jumper- J19 HOT-591P kann die CPU-Spannung automatisch Erkennung und Einstellen. Die Höhe der Ausgangsspannung, die der integrierte Schaltregler an die CPU liefert, wird mit Jumper-Block J19 eingestellt. Entsprechend der Tabelle auf Seite 17 kann dieser Jumper auf automatische oder manuelle Spannungseinstellung konfiguriert werden. -
Seite 10: Cpu Konfiguration Nach Prozessor-Typen - Jp1, Ja26, Ja27 & J19
CPU Konfiguration - JP1, JA26, JA27 und J19 Mit den Jumpern JP1, JA26, JA27 und J19 werden auf HOT-591P die CPU-Einstellungen vorgenommen. Der Anwender muß wissen, welchen CPU-Typ er hat und konfiguriert die Jumper dann anhand der entsprechenden Tabelle. Normalerweise erkennt HOT-591P die benötigte Spannung der CPU automatisch und ist auch auf diese Automatik bei der Auslieferung voreinstellt. -
Seite 11: Frequenzeinstellung
166 MHz 2.8V/3.3V 66MHzx2.5 Einstellungen für AMD K5 Prozessoren Tabelle 2-3 Frequenz- Jumper Block J19 Prozessor Klasse Einstellung Vcore / Vio JP1, JA26, JA27 Auto-Einstellung PR166 66MHzx2.5 PR133 66MHzx1.5 PR120 AMD-K5 60MHzx1.5 PR100 3.52V/3.52V 66MHzx1.5 PR90 60MHzx1.5 HOT-591P Seite 11... - Seite 12 300 MHz 100MHzx3 AMD K6-II 266 MHz 2.2V/3.3V 100MHzx2.5 Bemerkung: Die benötigte Spannung für den AMD-K6 233 MHz Prozessor kann je nach Typ unterschiedlich sein. Hierzu ist der Lieferant zu befragen und der Aufdruck zu beachten (falls vorhanden). HOT-591P Seite 12...
- Seite 13 JP1, JA26, JA27 Auto-Erkennung P200+ 75MHzx2 Cyrix/IBM P166+ 6x86L 66MHzx2 P150+ 2.8V/3.3V 60MHzx2 P200+ 75MHzx2 Cyrix/IBM P166+ 6x86 66MHzx2 P150+ 3.52V/3.52V 60MHzx2 PR266 75MHz x 3 PR266 66MHzx3.5 PR233 75MHzx2.5 Cyrix/IBM 6x86MX PR233 66MHzx3 PR200 75MHzx2 2.9V/3.3V PR200 66MHzx2.5 HOT-591P Seite 13...
- Seite 14 Einstellungen für IDT-C6 Prozessoren Tabelle 2-6 Frequenz- Jumper Block J19 Prozessor Klasse Einstellung Vcore / Vio JP1, JA26, JA27 Auto-Erkennung 200 MHz 66MHzx3 180 MHz IDT-C6 60MHzx3 150 MHz 3.52V/3.52V 60MHzx2.5 HOT-591P Seite 14...
-
Seite 15: Manuelle Einstellung Von Systemtakt Und Cpu-Multiplikator
33MHz Freq. P1 ~ P6 JA26 JA27 Tabelle 2-8 1.5 X 2.5 X 3.5 X Multiplikator P7 ~ P12 4.5 X 5.5 X Multiplikator P7 ~ P12 Abbildung 2-2 : Position der Jumper JP1, JA26 und JA27 HOT-591P Seite 15... -
Seite 16: Sdram Frequenz-Einstellung - Jp9, Ja25
SDRAM Frequenz-Einstellung - JA25 & JP9 Auf HOT-591P läßt sich die Systemtakt-Frequenz für den AMD-K6-II Prozessor auf 100 MHz einstellen. Hierbei kann die Taktfrequenz für die verwendeten SDRAM-DIMM-Module wahlweise auf 66 oder 100 MHz eingestellt werden, je nachdem ob normale 66-MHz-Module oder die höherwertigen PC/100-Module verwendet werden. -
Seite 17: Manuelle Einstellung Der Cpu-Spannung - J19
Manuelle Einstellung der CPU-Spannung - J19 HOT-591P kann die richtige Spannungseinstellung automatisch vornehmen. Jumper J19 dient zur Konfiguration der Ausgangsspannung des integrierten Schaltreglers, mit dem der verwendete Prozessor versorgt wird. Durch Setzen bzw. Entfernen von Jumpern kann die Konfiguration geändert werden. -
Seite 18: Auswahl Des Netzteil-Typs - Jp8
Auswahl des Netzteil-Typs - JP8 Im PC-Bereich gibt es zur Zeit zwei Netzteil-Standards: das AT-Netzteil mit 12-Pin-Anschluß und das ATX-Netzteil mit 20-Pin-Anschluß. HOT-591P unterstützt beide Netzteil-Typen. Mit Jumper JP8 wird der verwendete Typ vor Inbetriebnahme eingestellt. AT/ATX-Netzteil Auswahl 12-Pin AT Netzteil... -
Seite 19: Anschlüsse
Der 2-Pin-Anschluß IDE ist zum Anschließen einer Leuchtdiode, die Festplatten-Zugriffe über den integrierten IDE-Kontroller anzeigt. Ein/Aus-Taster für ATX-Netzteil - PWR_BT Falls ein ATX-Netzteil verwendet wird, kann der 2-Pin-Anschluß BWR_BT zum Anschließen eines Taster verwendet werden, mit dem sich das System ein- und ausschalten läßt. HOT-591P Seite 19... -
Seite 20: Back Panel Anschlüsse
Other Connectors Anschluß für ATX-Netzteil - J3 J3 ist ein männlicher 20-Pin-Anschluß für ein ATX-Netzteil mit mindestens 200 Watt Leistung und Power-Good-Signal. Das Netzteil wird direkt mit J3 verbunden. Abbildung 2-9: Abbildung 2-10: ATX-Netzteil Anschluß AT-Netzteil Anschluß HOT-591P Seite 20... -
Seite 21: Anschluß Für At-Netzteil - J2
Lüfter für CPU und AGP - Fan1 & Fan2 Das Mainboard HOT-591P ist mit zwei Anschlüssen für aktive Lüfter ausgestattet: "Fan2" für den CPU-Lüfter und "Fan1" für den AGP-Lüfter zum Kühlen des Grafikprozessors, falls nötig. Anschluß und Kabel des Lüfters sind herstellerabhängig und können verschieden sein. Die rote Leitung sollte mit dem dem Pin für +12V verbunden werden und die schwarze Leitung mit dem... -
Seite 22: Onfiguration
Speicher Konfiguration Das Mainboard HOT-591P ist mit zwei 72-Pin SIMM-Sockeln und zwei 168-Pin DIMM- Sockeln ausgestattet, worin sich bis zu 256 MB Speicher installieren lassen. Die SIMM-Sockel unterstützen 5V-Speichermodule Fastpage (FPM) oder EDO in der Größen 4, 8, 16, 32, 64 und 128 MB, die einseitig oder doppelseitig bestückt sein können. Die beiden SIMM-Sockel sind zusammen als eine Speicherbank organisiert, müssen daher beide... - Seite 23 32 MB 48 MB — — — — 16 MB 64 MB 80 MB — — — — 32 MB 64 MB 96 MB — — — — 32 MB — — — — 64 MB Tabelle 2-12 HOT-591P Seite 23...
-
Seite 24: Pdate
Jetzt erscheint die Frage: “Are You Sure to Program?“ (= Sind Sie sicher, daß der Programmiervorgang jetzt gestartet werden soll?) Bei "N"<Eingabetaste> wird das Programm abgebrochen und bei "Y" <Eingabe taste> wird die zuvor angegebene BIOS-Da tei in das Flash-EPROM programmiert. HOT-591P Seite 24... -
Seite 25: Bemerkung Zum Award Flash-Programm
"awdflash /?" <Eingabetaste> eingegeben wird. Bemerkung zum Award Flash-Programm Das Award Flash-Progamm arbeitet nicht zusammen mit Speichermanagern wie EMM386 oder QEMM. Führt man "awdflash" trotzdem aus, so erscheint die Abbruchmeldung: “Error Message: Fail — Due to EMM386 or QEMM !” HOT-591P Seite 25... -
Seite 26: D Agp Treiber Installation
Gerätetreiber ermöglicht die besonderen Funktionen von AGP (Accelerated Graphics Port). Systemvoraussetzungen Dieser VIA VGART Treiber sollte nur für das HOT-591P-Mainboard mit VIA's AGP-Chipsatz "VT82C598AT MVP3" installiert werden; andere Mainboards werden nicht von diesem Treiber unterstützt. Außerdem wird Windows 95 mindestens in der Version OSR 2.1 (4.00.950 B) vorausgesetzt. -
Seite 27: Setup-Programm Aufrufen
AWARD BIOS Setup-Programm Das System-BIOS des Mainboards HOT-591P hat ein eingebautes SETUP-Programm, welches dem Anwender erlaubt, grundlegende Einstellungen für das System vorzunehmen. Diese Konfigurationsdaten werden in einen Batterie-gepufferten Speicherbereich geschrieben, so daß sie auch nach dem Ausschalten nicht verloren gehen. -
Seite 28: Hauptmenü
Pegel oder Flanke) usw. Hier sollten bei Inbetriebnahme des Rechners die BIOS- Defaults (Voreinstellungen) geladen werden. Load BIOS Defaults Mit dieser Option werden die Einstellungen vorgenommen, mit denen das System optimal eingestellt ist. Nach dieser Einstellung kann man jedoch die Werte in jedem SETUP-Menü wieder nach Belieben ändern. HOT-591P Seite 28... - Seite 29 Mit diesem Menüpunkt können die geänderten Einstellungen vor dem Verlassen des Setup-Programms in den CMOS-Speicher geschrieben werden. Exit without saving Mit diesem Menüpunkt kann das Setup-Programm verlassen werden, ohne daß die geänderten Einstellungen übernommen bzw. abgespeichert werden. HOT-591P Seite 29...
-
Seite 30: Standard Cmos Setup
Vorgabe für die Eintragungen. Der Anwender kann auch die "AUTO"-Einstellung für den Festplatten-Typ wählen, dann versucht das Bios die Festplatten-Parameter während des Boot-Vorgangs selbst zu ermitteln. Falls die Festplatte nicht installiert ist, ist "NONE" (= keine Festplatte) zu wählen. HOT-591P Seite 30... - Seite 31 POST-Routine (Selbsttest nach dem Einschalten) automatisch festgestellt. Base Memory Der konventionelle Speicherbereich beträgt typischerweise 640 kB. Extended Memory Das BIOS ermittelt den vorhandenen "erweiterten Speicherbereich" während der POST- Routine. Er liegt von der CPU-Adressierung her betrachtet oberhalb der 1 MB Grenze. HOT-591P Seite 31...
-
Seite 32: Bios Features Setup (Bios-Spezifische Einstellungen)
Diskette in Laufwerk A zu booten; falls nicht vorhanden wird versucht von Laufwerk C zu booten; falls auch dies nicht vorhanden ist, wird versucht von SCSI zu booten. Das Bios unterstützt auch das Booten von CDROM. Diese Boot-Sequence (Reihenfolge) läßt sich aus einer Liste auswählen. HOT-591P Seite 32... - Seite 33 When System is selected, the System will not boot and access to Setup will be denied if the correct password is not entered at the prompt. When Setup is selected, the System will boot, but access to Setup will be denied if the correct password is not entered at the prompt. HOT-591P Seite 33...
- Seite 34 Mit dieser Option wird bestimmt, ob das BIOS der Grafikkarte ins RAM kopiert wird. Die sogenannte "Video Shadow"-Funktion beschleunigt die Grafikausgabe. XXXXX-XXXXX Shadow Auch andere Zusatzkarten können ROM-Speicher enthalten (z.B. SCSI-Host-Adapter). Die angegebenen ROM-Speicherbereiche lassen sich optional ins RAM kopieren, um die Zugriffsgeschwindigkeit zu erhöhen. HOT-591P Seite 34...
-
Seite 35: Chipset Features Setup (Chipsatz-Einstellungen)
Cache Rd+CPU Wt Pipeline Mit dieser Einstellung läßt sich Cache-Pipelining für den Cache einschalten (Enabled) oder abschalten (Disabled). Read Around Write Mit dieser Einstellung läßt sich die Read-around-Schreibfunktion zur Verbessung der Geschwindigkeit einschalten (Enabled) oder abschalten (Disabled). HOT-591P Seite 35... - Seite 36 (s.o.) und eine USB-Tastatur angeschlossen werden soll. Spread Spectrum Modulated Hiermit kann die "Spread Spectrum Modulated"-Option aktiviert werden. Durch Modulation des Systemtakts wird die elektromagnetische Ausstrahlung vermindert. Mögliche Einstellungen sind: 1.5% (NTR), 0.6% (CNTR), 1.5% (Down), 0.6% (Down) und Disabled (= abgeschaltet). HOT-591P Seite 36...
-
Seite 37: Power Management Setup (Stromsparfunktionen)
Always On : Monitor bleibt auch im Stromspar-Modus eingeschaltet. Suspend-->Off : Monitor wird nur im Suspend-Modus dunkel geschaltet. Susp, Stby-->Off : Monitor wird im Suspend- und Standby-Modus dunkel geschaltet. All Modes-->Off : Monitor wird in jedem Stromspar-Modus dunkel geschaltet. HOT-591P Seite 37... - Seite 38 Modus, falls dieser eingetreten sein sollte. LPT & COM Falls dieser Punkt aktiviert ist (Einstellung "ON" ist voreingestellt), dann führt ein Ein-/ Ausgabe-Ereignis an den Seriellen oder Parallelen Schnittstellen zum "Aufwachen" des Systems aus dem Power-down-Modus, falls dieser eingetreten sein sollte. HOT-591P Seite 38...
- Seite 39 - IRQ5 (LPT 2) - IRQ6 (Diskette) - IRQ7 (LPT 1) - IRQ8 (RTC = Timer-Alarm) - IRQ9 (IRQ2 Redir) - IRQ10 (Reserviert) - IRQ11 (Reserviert) - IRQ12 (PS/2-Maus) - IRQ13 (CoProzessor) - IRQ14 (Festplatte) - IRQ15 (Reserviert) HOT-591P Seite 39...
-
Seite 40: Pci Configuration Setup (Pci Und Pnp Konfiguration)
Veränderung der Hardware-Konfiguration Probleme mit der automatischen Resourcen-Verteilung gibt. Beim nächsten Boot- Vorgang steht diese Einstellung wieder auf "Disabled". ACPI I/O Device Node Mit dieser Einstellung kann der Anwender die ACPI-Schnittstelle ein- oder ausschalten. HOT-591P Seite 40... - Seite 41 AGP Master 1 WS Write Für Schreibzugriffe auf den AGP-Bus sind standardmäßig zwei Wartezyklen vorgesehen (Disabled), um ausreichende Stabilität zu gewährleisten. Mit der Einstellung "Enabled" läßt sich diese Verzögerung auf einen Wartezyklus vermindern, um die Leistung zu erhöhen. HOT-591P Seite 41...
- Seite 42 Datentransfer vollzogen und der Bus wieder freigegeben worden sein, wenn er wieder angefordert wird. Voreingestellt ist eine Zeitspanne von 64 PCI-Taktzyklen. Assign IRQ For VGA Mit dieser Einstellung kann bestimmt werden, ob der VGA-Karte ein Interrupt zugewiesen werden soll (Enabled) oder nicht (Disabled). HOT-591P Seite 42...
-
Seite 43: Integrated Peripherals (Onboard Peripherie-Einstellungen)
Zugriffsfehler. IDE Primary/Secondary Master/Slave PIO Mit dieser Option wird das PIO-Zeitverhalten für die Festplatten am onboard IDE Kontroller eingestellt. Einstellbar sind PIO-Mode "0", "1", "2", "3", "4" und die Voreinstellung "Auto" für die 4 Festplatten Primary/Secondary Master/Slave. HOT-591P Seite 43... - Seite 44 Mit dieser Menüoption wird für die auf dem Mainboard integrierte parallele Schnittstelle der DMA-Kanal eingestellt, falls ein "ECP"-Gerät benutzt wird. Einstellbar sind "DMA 1" und "DMA 3". Diese Einstellmöglichkeit erscheint nur, falls nicht die Modi "SPP" oder "EPP" gewählt worden sind. HOT-591P Seite 44...
-
Seite 45: Password Setting (Bios-Paßwort)
Warnung: Schreiben Sie ein gesetztes Paßwort am besten auf, und bewahren diese Notiz an einem sicheren Ort. Falls Sie es vergessen sollten, kann man auf das System nur noch zugreifen, wenn man den CMOS-Speicher löscht, wie es im Abschnitt "CMOS löschen" oder "Paßwort löschen" beschrieben ist. HOT-591P Seite 45...
