CPU Takt Konfiguration
Wie bereits im vorigen Kapitel erwähnt, können mit dem DIP-Schalter SW1 System-Takt
und CPU Takt-Multiplikator eingestellt werden.
SW1 ist ein DIP-Schalter mit 6 kleinen Schiebeschaltern. Mit Schalter 1 bis 3 wird der
Systemtakt von 50 bis 83 MHz eingestellt, mit Schalter 4 bis 6 der CPU-Takt-Multiplikator
von 1,5x bis 5,5x.

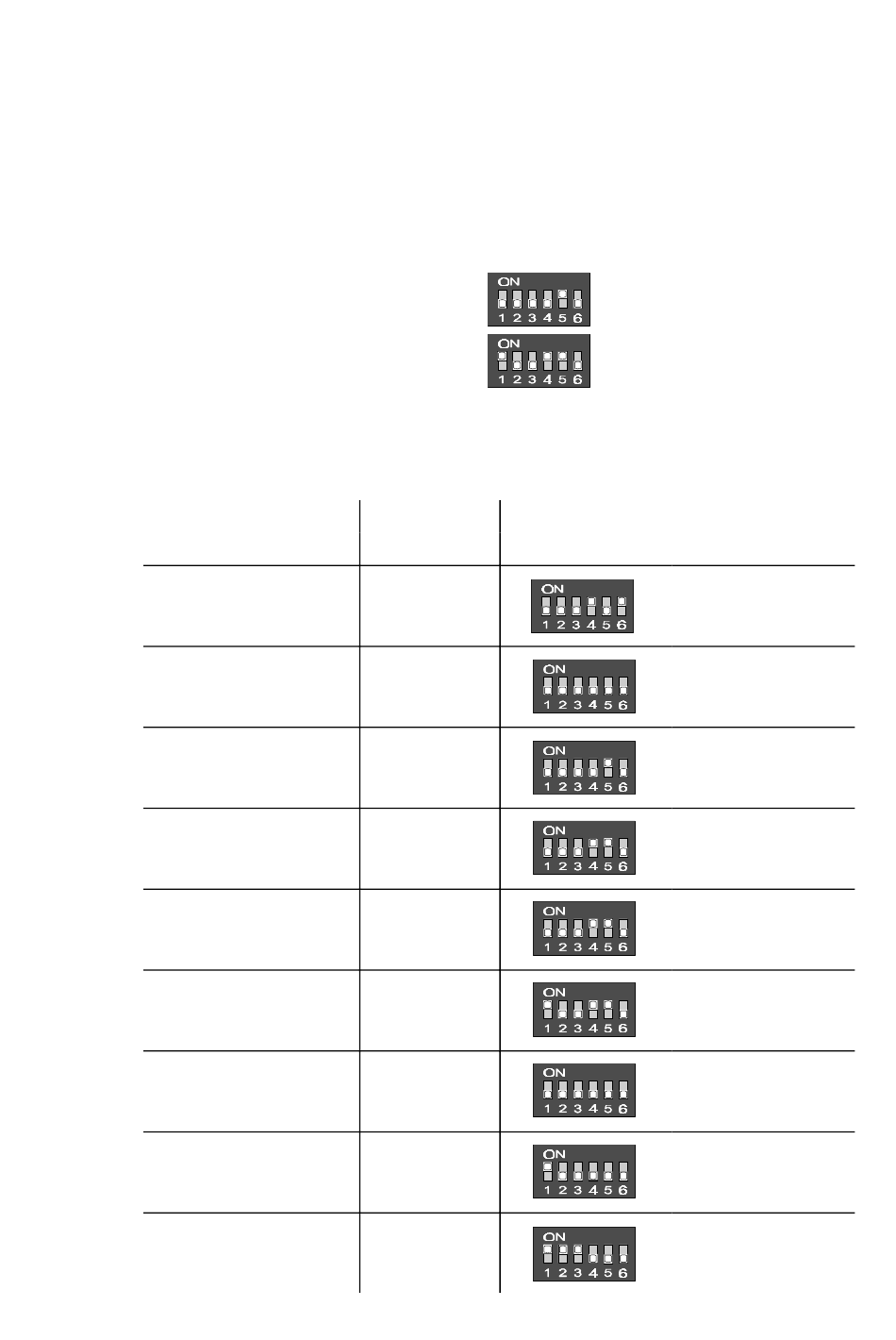

Zwei Konfigurations-Beispiele des DIP-Schalters SW1 sind im folgenden erläutert:
1) Schalter 5 steht auf ON,
die anderen stehen auf OFF.
2) Schalter 1, 4, 5 stehen auf ON,
Schalter 2, 3, 6 stehen auf OFF.
Die folgenden vier Tabellen geben die Einstellung der einzelnen Prozessoren an:
AMD Prozessor
AMD K6 266MHz
AMD K6 233MHz
AMD K6 200MHz
AMD K6 166MHz
Tabelle 2-1
AMD K5 PR166
AMD K5 PR150
AMD K5 PR133/PR100
AMD K5 PR120/PR90
AMD K5 PR75
System Takt
/ Multiplikator
66 MHz / x 4
66 MHz / x 3.5
66 MHz / x 3
66 MHz / x 2.5
66 MHz / x 2.5
60 MHz / x 2.5
66 MHz / x 1.5
60 MHz / x 1.5
50 MHz / x 1.5
Mainboard HOT-566 V1.x / 2.x
DIP Schalter SW 1
Schalter 4, 6 ON
Schalter 1, 2, 3, 5 OFF
Alle Schalter OFF
Schalter 5 ON
Schalter 1, 2, 3, 4, 6
OFF
Schalter 4, 5 ON
Schalter 1, 2, 3, 6 OFF
Schalter 4, 5 ON
Schalter 1, 2, 3, 6 OFF
Schalter 1, 4, 5 ON
Schalter 2, 3, 6 OFF
Allel Schalter OFF
Schalter 1 ON
Schalter 2,3,4,5,6 OFF
Schalter 1, 2, 3 ON
Schalter 4, 5, 6 OFF
