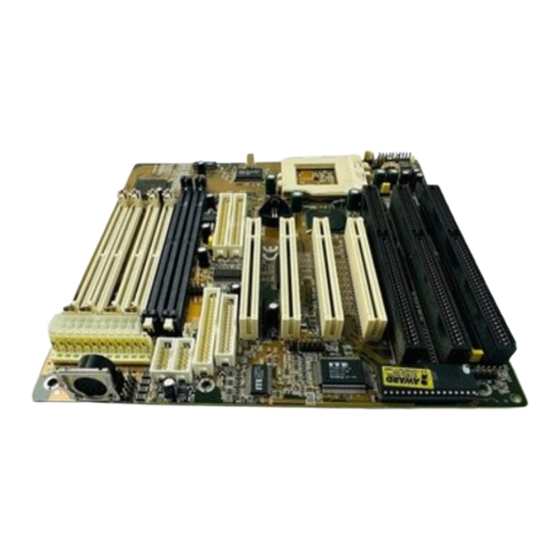

Shuttle HOT-569A Benutzerhandbuch
Pci-mainboard mit intels 430tx-chipsatz
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Shuttle HOT-569A
Inhaltszusammenfassung für Shuttle HOT-569A
- Seite 1 HOT-569A PCI-Mainboard mit Intels 430TX-Chipsatz Deutsches Benutzerhandbuch HOT-569A - Seite 1...
-
Seite 2: Fcc Bemerkung
CE Bemerkung: Zur Beurteilung der elektromagnetischen Verträglichkeit dieses Gerätes wurden folgende Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt. Dieses Handbuch Copyright 1998 Alle Rechte vorbehalten Handbuch Version 1.0 (für das Mainboard HOT-569a Version 1.x) -
Seite 3: Inhaltsverzeichnis
BIOS Features Setup (Spezielle Bios-Einstellungen) ..............29 Chipset Features Setup (Chipsatz-Einstellungen) ................ 31 Power Management Setup (Stromsparfunktionen) ..............34 PCI Configuration Setup (PCI- und Plug'n'Play Konfigurationen) ..........37 Integrated Peripherals (Peripherie-Einstellungen) ............... 39 Password Setting (Paßwort-Einstellungen) ................. 40 HOT-569A - Seite 3... -
Seite 4: Vorwort
Vorwort Das HOT-569A Mainboard ist ein hochintegriertes IBM PC/AT kompatibles System- Board. Das Design erlaubt die Verwendung von Intel Pentium P54C, Pentium MMX, Cyrix/IBM 6x86, 6x86L, 6x86MX, IDT-C6 und AMD K5, K6 processors Prozessoren und hat auf dem Board 512 kB hochgeschwindigkeits Pipeline Burst L2-Cache integriert. -
Seite 5: Eigenschaften
Eigenschaften Das HOT-569A Mainboard wurde für den anspruchsvollen Anwender entwickelt, der höchste Performance und viele intelligente Funktionen in kompakter Bauweise wünscht: Intel Chipsatz: ausgestattet mit Intel's 430TX PCI-Chipsatz und Multi-I/O-Kontroller. Unterstützte CPUs: Intel Pentium 75~200 MHz, Pentium MMX 166~233 MHz,... - Seite 6 Drücken wird das System in den Soft-Aus-Modus versetzt. Optionaler Anschluß für EISCA-Lüfter: EISCA (engl.: Enhanced Intelligent System Cooler Architecture = Erweiterte Intelligente System-Kühler Architektur) ist ein externer Lüfter, der die Überwachung von Temperatur, Spannungen und Drehzahl erlaubt. HOT-569A - Seite 6...
- Seite 7 Übersicht/Anschlüsse HOT-569A HOT-569A - Seite 7...
-
Seite 8: Onfiguration
Spannung auch manuell auf einen festen Wert einstellen. Derartige Hardware-Konfigurationen werden mittels Jumper durchgeführt. Dies sind kleine Kurzschluß-Brücken, die auf bestimmte Metallstifte gesteckt werden können. Die folgende Tabelle zeigt einige Beispiele, wie es bei HOT-569A vorkommen kann: Auf J104 wird ein Jumper-Block Alle Mini-Jumper von... - Seite 9 **Bem.: AMD K6 266 MHz wird automatisch Vcore=2,2V zugeordnet. Sollte diese CPU jedoch 3,2V benötigen, so ist diese Spannung manuell einzustellen. **Bem.: Für alle Cyrix/IBM 6x86 Prozessoren werden 3,52V zugewiesen, daher ist die Einstellung für den 3.3V 6x86 Prozessor manuell vorzunehmen. HOT-569A - Seite 9...
-
Seite 10: Konfiguration Des Prozessor-Taktes
AMD-K6 166MHz 66 MHz / x 2.5 AMD-K5 PR166 66 MHz / x 2.5 AMD-K5 PR133/PR100 66 MHz / x 1.5 AMD-K5 PR120/PR90 60 MHz / x 1.5 AMD-K5 PR75 50 MHz / x 1.5 Tabelle 2-1 HOT-569A - Seite 10... -
Seite 11: Intel Pentium (P54C) & Pentium Mmx (P55C) Prozessor-Einstellungen
Pentium P54C 60 MHz / x 2 120 MHz Pentium P54C 66 MHz / x 1.5 100 MHz Pentium P54C 60 MHz / x 1.5 90 MHz Pentium P54C 50 MHz / x 1.5 75 MHz HOT-569A - Seite 11... -
Seite 12: Cyrix/Ibm 6X86, 6X86L, 6X86Mx Prozessoren
6x86 P120+ IDT-C6 Prozessor-Einstellungen Systemtakt Prozessor J101 J108 / Multiplikator IDT-C6 150 MHz 60 MHz / x 2.5 Tabelle 2-4 IDT-C6 180 MHz 60 MHz / x 3 IDT-C6 200 MHz 66 MHz / x 3 HOT-569A - Seite 12... -
Seite 13: Manuelle Einstellung: Systemtakt Und Multiplikator
Manuelle Einstellung: Systemtakt und Multiplikator Für denjenigen, der die manuelle Konfiguration des Systems bevorzugt, geben folgende Tabellen Aufschluß über die Einstellmöglichkeiten auf dem HOT-569A Mainboard bezüglich Systemfrequenz, Multiplikator und Ausgangsspannung. Tabelle 2-5 zeigt die Systemfrequenzen von 50 MHz bis 83 MHz. -
Seite 14: Konfiguration Der Cpu-Spannung
Jumper J104 auf Zeile B-C (Voreinstellung) gesetzt wird, weitere Mini-Jumper sind dann nicht mehr nötig. Mit dieser Einstellung wird das HOT-569A Mainboard die richtige CPU-Spannung erkennen und einstellen. Automatische Spannungs-Einstellung -- Setzen Sie den Mehrfach-Jumper auf Zeile B-C von J104. Im Bios-Setup muß die Option " CPU Voltage " im "Chipset Features Setup"... -
Seite 15: Tabelle Zur Manuellen Einstellung Der Cpu-Spannung
2.5V / 3.3V 3.2V / 3.3 V 2.4V / 3.3V Tabelle 2-7 3.1V / 3.1 V 2.3V / 3.3V 3.0V / 3.3V 2.2V / 3.3V 2.9V / 3.3V 2.1V / 3.3V 2.8V / 3.3V 2.0V / 3.3V HOT-569A - Seite 15... -
Seite 16: Einstellung Der Programmierspannung Des Flash Eeproms, Jumper - Jp19
5) Jumperkappe von JP40 auf Position 1-2 zurücksetzen. 6) PC wieder einschalten. Jumper für Seagate 5V IDE Festplatte - JP41 Das HOT-569A Mainboard läßt sich mittels JP41 so einstellen, daß auch Seagate 5V IDE Festplatten in Verbindung mit dem i430TX-Chipsatz optimaler funktionieren. Bei Verwendung einer... -
Seite 17: Anschlüsse & Sockel
Achtung: Falls eine PS/2-Maus benutzt wird, ist darauf zu achten, daß das Verbindungskabel richtig mit J99 verbunden wird. Pin 1 des Steckers muß mit Pin 1 von J99 verbunden werden, andernfalls könnte die PS/2-Maus Schaden erleiden. HOT-569A - Seite 17... - Seite 18 +12V verbunden werden, die schwarze mit Masse (GND) und die gelbe mit dem Sense-Signal. J107 - EPMI Anschluß Das Mainboard HOT-569A bietet einen EPMI-Anschluß: JP15. Hiermit kann der Anwender das System manuell in den Suspend-Modus versetzen. Dieser zweipolige Anschluß ist mit dem Suspend-Schalter vom Gehäuse zu verbinden.
-
Seite 19: J107 - Anschluß Für Atx Ein-/Aus-Taster
Falls das HOT-569A durch ein AT-Netzteil versorgt wird, dann bitte J107 nicht benutzen. Anschlüsse für AT- und ATX-Netzteil Das HOT-569A Mainboard bietet sowohl einen AT- als auch einen ATX-Netzteil-Anschluß. Hierfür braucht keine Hardware-Konfiguration durch Jumper vorgenommen zu werden; es ist lediglich im Chipset Feature Setup des Bios Setups die Option "Power Supply type"... -
Seite 20: Onfiguration
Speicher Konfiguration Das HOT-569A Mainboard ist mit vier 72-Pin SIMM-Sockeln und zwei 168-Pin DIMM-Sockeln ausgestattet, auf denen bis zu 256 MB RAM-Speicher installiert werden können. Die SIMM-Sockel unterstützen 5V Fast-Page-Mode- oder EDO- Module der Größen 4MB, 8MB, 16MB, 32MB und 64MB. Die DIMM-Sockel unterstützen 3,3V Fast-Page-Mode-, EDO- oder SDRAM-Module der Größen... -
Seite 21: Tabelle Zur Speicherkonfiguration
16 MB 128 MB 144 MB —— —— —— —— 32 MB 64 MB 96 MB —— —— —— —— 32 MB 128 MB 160 MB —— —— —— —— 64 MB 128 MB 192 MB HOT-569A - Seite 21... -
Seite 22: Pdate
“Are You Sure to Program?“ (= Sind Sie sicher, daß der Programmiervorgang jetzt gestartet werden soll?) 3. Bei "N" <Eingabetaste> wird das Programm abgebrochen und bei "Y" <Eingabetaste> wird die zuvor angegebene BIOS-Datei in das Flash-EPROM programmiert. HOT-569A - Seite 22... -
Seite 23: Bemerkung Zum Award Flash-Programm
"awdflash /?" <Eingabetaste> eingegeben wird. Bemerkung zum Award Flash-Programm Das Award Flash-Progamm arbeitet nicht zusammen mit Speichermanagern wie EMM386 oder QEMM. Führt man "awdflash" trotzdem aus, so erscheint die Abbruchmeldung: “Error Message: Fail — Due to EMM386 or QEMM !” HOT-569A - Seite 23... -
Seite 24: Bios Setup
BIOS Setup Das System-BIOS des Mainboards HOT-569A hat ein eingebautes SETUP-Programm, welches dem Anwender erlaubt, grundlegende Einstellungen für das System vorzunehmen. Diese Konfigurationsdaten werden in einen Batterie-gepufferten Speicherbereich geschrieben, so daß sie auch nach dem Ausschalten nicht verloren gehen. SETUP-Programm aufrufen Das SETUP-Programm wird aufgerufen, indem unmittelbar nach dem Einschalten des Computers die <Entf>... -
Seite 25: Hauptmenü
Einstellungen vorgenommen. Beim Hochfahren des Rechners werden Standard- Einstellungen wirksam. Load BIOS Defaults Mit dieser Option werden die Einstellungen vorgenommen, mit denen das System optimal eingestellt ist. Nach dieser Einstellung kann man jedoch die Werte in jedem SETUP-Menü wieder nach Belieben ändern. HOT-569A - Seite 25... - Seite 26 Ändert, setzt oder deaktiviert das Benutzer- Paßwort. Es erlaubt Ihnen den Zugriff zum System, zum Setup oder zu beiden einzuschränken. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit without saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. HOT-569A - Seite 26...
-
Seite 27: Standard Cmos Setup (Standard Konfigurationen)
Vorgabe für die Eintragungen. Der Anwender kann auch die "AUTO"-Einstellung für den Festplatten-Typ wählen, dann versucht das Bios die Festplatten-Parameter während des Boot-Vorgangs selbst zu ermitteln. Falls die Festplatte nicht installiert ist, ist "NONE" (= keine Festplatte) zu wählen. HOT-569A - Seite 27... - Seite 28 POST-Routine (Selbsttest nach dem Einschalten) automatisch festgestellt. Base Memory Der konventionelle Speicherbereich beträgt typischerweise 640 kB. Extended Memory Das BIOS ermittelt den vorhandenen "erweiterten Speicherbereich" während der POST-Routine. Er liegt von der CPU-Adressierung her betrachtet oberhalb der 1 MB Grenze. HOT-569A - Seite 28...
-
Seite 29: Bios Features Setup (Spezielle Bios-Einstellungen)
Diskette in Laufwerk A zu booten; falls nicht vorhanden wird versucht von Laufwerk C zu booten; falls auch dies nicht vorhanden ist, wird versucht von SCSI zu booten. Das Bios unterstützt auch das Booten von CDROM. Diese Boot-Sequence (Reihenfolge) läßt sich aus einer Liste auswählen. HOT-569A - Seite 29... - Seite 30 PCI VGA Palette Snoop Diese Option muß auf "enabled" (eingeschaltet) eingestellt sein, falls eine MPEG ISA Karte im System installiert ist. Falls keine ISA MPEG Karte vorhanden ist, dann ist diese Option auf "disabled" (ausgeschaltet) zu stellen. HOT-569A - Seite 30...
-
Seite 31: Chipset Features Setup (Chipsatz-Einstellungen)
Diese Option bestimmt das DRAM Write Burst Timing. Einstellbare Werte sind x4444, x3333 x2222. Fast EDO Lead off Diese Einstellung bestimmt, ob das schnelle Auslesen bei Lesezugriffen von EDO DRAMs eingeschaltet (Enable) sein soll oder nicht (Disable). HOT-569A - Seite 31... - Seite 32 Die "Recovery"-Zeit wird in CPU-Taktzyklen gemessen, und bestimmt die Verzögerung nach einer 8-Bit Ein-/Ausgabe Anforderung. Diese Verzögerung muß sein, weil die CPU nicht nur den I/O-Bus zu bedienen hat. Eingestellt werden können "keine" (NA) oder 1 bis 8 Taktzyklen. HOT-569A - Seite 32...
- Seite 33 Spannung. Hierzu muß J104 entsprechend gesetzt sein (siehe Seite 14) und die Einstellung "CPU Core Voltage" auf "Auto" gesetzt sein. Der Anwender kann die CPU Core-Spannung auch manuell im Bios einstellen; über diesen Menüpunkt lassen sich Werte von 2,0 bis 3,5V einstellen. HOT-569A - Seite 33...
-
Seite 34: Power Management Setup (Stromsparfunktionen)
Blank Screen: schaltet lediglich den Bildschirm schwarz. Video Off After Mit diesem Menüpunkt bestimmt, bei welchem Stromspar-Modus das Video-Systems entsprechend der Einstellung "Video Off Method" abgeschaltet wird. Mögliche Einstellungen sind: N/A (gar nicht), Doze, Standby und Suspend. HOT-569A - Seite 34... - Seite 35 Mit dieser Einstellung wird bestimmt, ob der CPU-Lüfter abgeschaltet wird, wenn das System in den Suspend-Modus versetzt wird (enabled) oder nicht (disabled). Resume by Ring Mit dieser Einstellung wird bestimmt, ob das System startet, falls das Modem angerufen wird (enabled) oder nicht (disabled). HOT-569A - Seite 35...
- Seite 36 Bei der Einstellung "Enabled" kann der Rechner durch Aktivierung vom Netzwerk über die Netzwerkkarte vom ausgeschalteten Zustand in den eingeschalteten Zustand wechseln. Bemerkung: Das Mainbaord unterstützt die Wake-ON-LAN-Funktion nur im Zusammenhang mit entsprechenden Netzwerkkarten von Intel. HOT-569A - Seite 36...
-
Seite 37: Pci Configuration Setup (Pci- Und Plug'n'play Konfigurationen)
Die Voreinstellung "PCI/ISA PnP" bewirkt, daß der jeweilige Interrupt vom PnP-BIOS automatisch an ein PCI- oder ISA-Gerät vergeben werden darf. Mit der Einstellung "Legacy ISA" wird bestimmt, daß der jeweilige Interrupt dem ISA-Bus vorbehalten bleibt. DMA 0/1/3/5/6/7 assigned to Wie die vorherige Beschreibung, jedoch für DMA-Kanälen. HOT-569A - Seite 37... - Seite 38 "Used MEM base addr" eine Basisadresse festgelegt worden ist. Zur Auswahl stehen: 8K, 16K, 32K und 64K. Assign IRQ for USB Mit dieser Einstellung wird festgelegt, ob für die USB-Schnittstelle ein Interrupt belegt werden soll, oder nicht. HOT-569A - Seite 38...
-
Seite 39: Integrated Peripherals (Peripherie-Einstellungen)
Secondary Master/Slave) voreingestellt (enabled) und kann einzeln deaktiviert (disabled) werden. On-Chip Primary/Secondary PCI IDE Mit diesem Menüpunkt wird ausgewählt, ob der erste (primary) bzw. zweite (secondary) auf dem Mainboard integrierte PCI-IDE-Kontroller eingeschaltet (enabled) oder abgeschaltet (disabled) sein soll. HOT-569A - Seite 39... - Seite 40 Mit dieser Menüoption wird für die auf dem Mainboard integrierte parallele Schnittstelle der DMA-Kanal eingestellt, falls ein "ECP"-Gerät benutzt wird. Einstellbar sind "DMA 1" und "DMA 3". Diese Einstellmöglichkeit erscheint nur, falls nicht die Modi "SPP" oder "EPP" gewählt worden sind. HOT-569A - Seite 40...
-
Seite 41: Password Setting (Paßwort-Einstellungen)
Geben Sie das Paßwort (max. 8 Buchstaben) ein und drücken die Eingabetaste. Ein bisher gültiges Paßwort wird durch diese Eingabe im CMOS-Speicher überschrieben. Zur Bestätigung der Richtigkeit muß das Paßwort ein zweites Mal eingegeben werden; dann Eingabetaste drücken. Die Paßwort-Eingabe kann mit <Esc> abgebrochen werden. HOT-569A - Seite 41... -
Seite 42: Password Disable (Paßwort Nicht Mehr Gesetzt)
Warnung: Schreiben Sie ein gesetztes Paßwort am besten auf, und bewahren diese Notiz an einem sicheren Ort. Falls Sie es vergessen sollten, kann man auf das System nur noch zugreifen, wenn man den CMOS-Speicher löscht, wie es im Abschnitt "CMOS löschen" oder "Paßwort löschen" beschrieben ist. HOT-569A - Seite 42...
