Einstellung der CPU-Spannung

Die CPU-Spannung kann mit der Jumper-Gruppe
SW2 eingestellt werden. Auf dem Mainboard
HOT-566 befindet sich ein Schaltregler mit
geringer Verlustleistung.
HOT-566 hat die intelligente Fähigkeit die
erforderliche CPU-Spannung automatisch zu
erkennen und einzustellen. Diese Funktion wird
unterstützt, sobald die Jumper-Gruppe SW2 auf
Zeile B/C (Voreinstellung) konfiguriert ist,
weitere Mini-Jumper sind auf SW2 dann nicht
mehr nötig. Das HOT-566 Mainboard wird dann
entsprechend der eingesetzten CPU die richtige
Spannung automaisch zuordnen.
Automatische Spannungs-Einstellung -- Setzen Sie den Mehrfach-Jumper auf Zeile
B/C von SW 2. Im Bios-Setup muß die Option "CPU Voltage" im "Chipset Features
Setup" auf "Auto" gestellt werden. Das System erkennt dann automatisch den CPU-Typ
und stellt die richtige Spannung ein.
Manuelle Spannungs-Einstellung im Bios-Setup -- Setzen Sie den Mehrfach-
Jumper auf Zeile B/C von SW 2. Im Bios-Setup kann die Option "CPU Voltage"
(gemeint ist Vcore) im "Chipset Features Setup" dann auf Werte von 2,0 V bis 3,52 V
gestellt werden.
Manuelle Spannungs-Einstellung durch Hardware -- Entfernen Sie den Mehrfach-
Jumper auf SW 2 von Zeile B/C und setzen ihn auf Zeile C/D. Dann laßt sich die CPU-
Spannung manuell per Jumper auf den Zeilen B/A manuell von 2.0V bis 3,52V
konfigurieren. Die Option "CPU Voltage" im "Chipset Features Setup" des Bios-Setups
ist dann nicht mehr relevant.

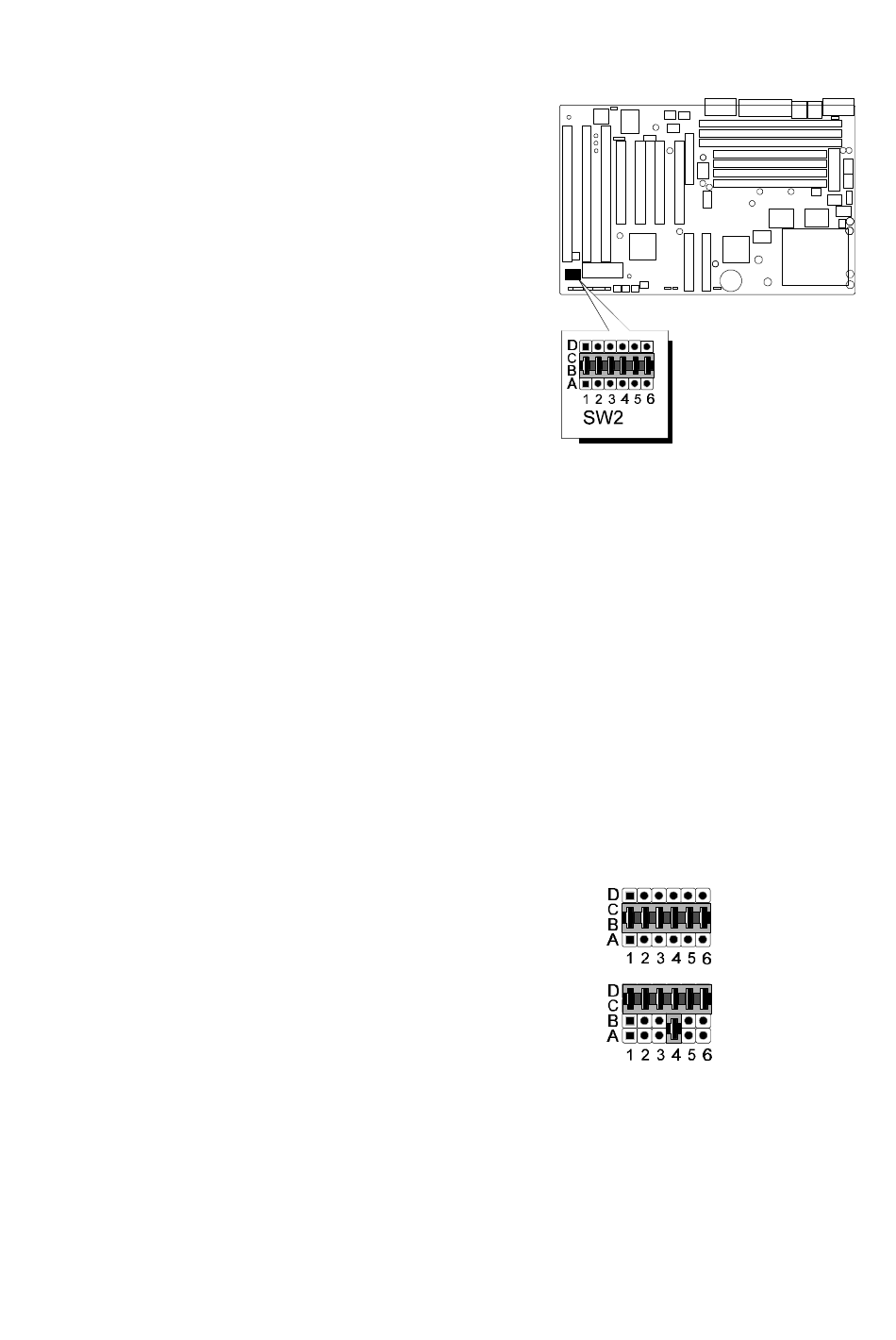

Die folgenden Bilder zeigen Beispiel-Konfigurationen für SW2:
1) Automatische Spannungseinstellung
oder Einstellung im Bios-Setup
- Mehrfach-Jumper auf Zeile B/C.
2) Hardware-Einstellung der CPU-Spannung
- Mehrfach-Jumper auf C/D,
Tabelle 2-6 auf der nächsten Seite zeigt die Spannungs-Einstellungen für die einzelnen
Prozessoren und Tabelle 2-7 zeigt alle Spannungseinstellungen, die auf HOT-566
einstellbar sind.
hier: Vcore=2.8V manuell eingestellt.
